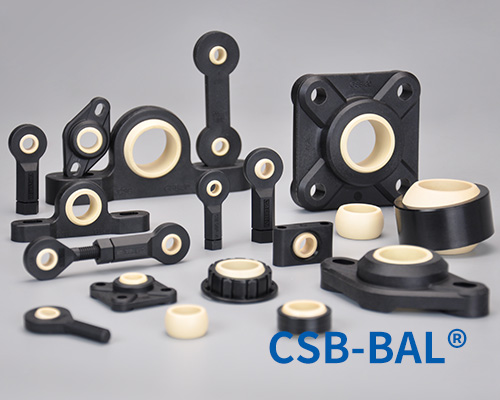

CSB-BAL®塑料关节轴承

产品特性

● 基座采用高强度改良工程塑料CSB®M163，内部安装BAL标准自润滑球体
● 免维护、自润滑
● 适合重载低速运动
● 自动补偿安装偏差
● 耐冲击、无噪音
● 耐灰尘、重量轻

GLB塑料角支轴承
GLB塑料角支轴承

保持器采用高强度工程塑料CSB®M163制成
内部安装CSB®EPB15材料制成的BAL标准自润滑球体
免维护、自润滑；
适合重载低速运动

更多
GLBF法兰角支轴承
GLBF法兰角支轴承

GLBF法兰角支轴承免维护耐腐蚀，压配合安装，外径特殊设计可调节安装公差±0.2mm...

更多
GOB杆端关节轴承
GOB杆端关节轴承

球体采用高耐磨材料EPB15制成 连接器采用高强度和尺寸稳定性材料M163制成 自润滑、免维护 光面设计耐灰尘 很好的耐腐蚀性能 补偿心中误差 无噪音、重量轻

更多
GIB杆端关节轴承
GIB杆端关节轴承

球体采用高耐磨材料EPB15制成 连接器采用高强度和尺寸稳定性材料M163制成 自润滑、免维护 光面设计耐灰尘 很好的耐腐蚀性能 补偿心中误差

更多
GFB法兰关节轴承
GFB法兰关节轴承

球体采用高耐磨材料EPB15制成 保持器采用抗压和尺寸稳定性材料M163制成 干运行、免维护 抵抗灰尘和污垢 补偿中心误差 耐腐蚀，可用于液体介质环境 重量轻、易安装

更多
GFB-ALG法兰关节轴承
GFB-ALG法兰关节轴承

耐磨塑料球体内孔安装ALG高速滑动轴承;保持器采用高强度材料M163制成;最高线速度可达1m/s;干运行、免维护;高尺寸稳定性;补偿中心误差;重量轻、易安装

更多
GSB方法兰关节轴承
GSB方法兰关节轴承

球体采用高耐磨材料EPB15制成 保持器采用抗压和尺寸稳定性材料M163制成 干运行、免维护 抵抗灰尘和污垢 补偿中心误差 耐腐蚀，可用于液体介质环境 重量轻、易安装

更多
GSB-ALG方法兰关节轴承
GSB-ALG方法兰关节轴承

耐磨塑料球体内孔安装ALG高速滑动轴承;保持器采用高强度材料M163制成;最高线速度可达1m/s;干运行、免维护;高尺寸稳定性;补偿中心误差;重量轻、易安装

更多
GBB基座关节轴承
GBB基座关节轴承

球体采用高耐磨材料EPB15制成 保持器采用抗压和尺寸稳定性材料M163制成 干运行、免维护 补偿中心误差 高径向载荷并能承受边缘载荷 耐化学液体腐蚀 重量轻.

更多
GBB-ALG基座关节轴承
GBB-ALG基座关节轴承

耐磨塑料球体内孔安装ALG高速滑动轴承;保持器采用高强度材料M163制成;最高线速度可达1m/s;干运行、免维护;高尺寸稳定性;补偿中心误差;重量轻、易安装

更多
GNB基座关节轴承
GNB基座关节轴承

球体采用高耐磨材料EPB15制成 保持器采用硬质氧化镁铝合金制成 干运行、免维护 补偿中心误差 高径向载荷并能承受边缘载荷 重量轻、节约空间、易安装

更多
GDB双杆端关节轴承
GDB双杆端关节轴承

球体采用高耐磨材料EPB15制成 连接器采用高强度和尺寸稳定性材料M163制成 自润滑、免维护 耐腐蚀，可用于液体介质环境 无噪音运行和不导电 可连接两个

更多
GVCE双杆端关节轴承
GVCE双杆端关节轴承

球体采用高耐磨材料EPB15制成 保持器采用高强度和尺寸稳定性材料M163制成 连接器采用高强度铝合金 自润滑、免维护 无噪音和易安装 轴承相对角度可调节 中心距根据需求

更多
GVCJ可变联接关节球头销
GVCJ可变联接关节球头销

球头销保持器采用高强度材料CSB® M163制成，球头销材料可选镀锌钢或不锈钢，连接管材料可选镀锌钢或不锈钢，轴承位置多种角度选择，中心距可根据需求定制，自润滑、免维护，无噪音和轻量化

更多
GSB-OP法兰关节轴承
GSB-OP法兰关节轴承

基座采用高强度和尺寸稳定性材料M163制成 连接销采用镀锌钢，可选304不锈钢 免维护和耐腐蚀 易连接和安装 直接装配并节约安装空间

更多
GSB-IP法兰关节轴承
GSB-IP法兰关节轴承

基座采用高强度和尺寸稳定性材料M163制成 连接销采用镀锌钢，可选304不锈钢 免维护和耐腐蚀 易连接和安装 直接装配并节约安装空间

更多
GC螺栓U型夹
GC螺栓U型夹

● 高强度材料CSB®M163
● 耐腐蚀抗灰尘
● 降低噪音
● 轻量化设计

更多
GTB止推关节轴承
GTB止推关节轴承

多种耐磨球体材料选择：M80, M81, EPB13 基座材料硬质镁铝合金 自润滑、免维护 易安装 补偿中心误差 消除边缘载荷 小安装空间实现较好的耐磨性能

更多
BAL标准关节球体
BAL标准关节球体

关节调心场合解决方案。极好的耐磨材料EPB15、EPB13等让BAL系列关节轴承球体性能得以充分展现。 同样可提供EPB5耐高温和抗腐蚀材料的球体和EPB20水下应用的球体

更多

▊CSB-BAL® 球体

标准球体采用高耐磨CSB®EPB15材料制成，它在干运行时具有较高的承载和较低的摩擦系数，特别适用于高载低速运动场合。CSB还可以采取其它标准耐磨材料制成球体，从而提高关节轴承的特殊使用性能。

▊CSB-BAL® 基座

标准基座采用高强度M163材料制成，它是纤维增强聚合物材料，具有较好的抗冲击性能，使用温度-30℃至+80℃。CSB还可以采取其它材料制成基座，比如镁铝合金和不锈钢材料等，请联系我们。

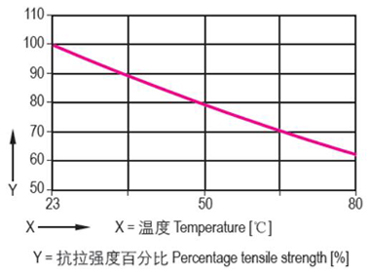

▊载荷和温度

在正常外界温度使用的情况下，塑料关节轴承具有较高的承载能力，尽管其重量只有金属关节轴承的1/5；塑料关节轴承由于球体和基座均采用特种塑料制成具有一定的减震性能。塑料关节轴承长期用于高载或极端温度下时我们建议通过实际实验检测。

▊摩擦系数和速度

CSB-BAL®塑料关节轴承在正常使用时是轴在球体内滑动，球体与基座之间调整角度时存在一定的滑动；球体材料采用CSB®EPB15制成具有极低的摩擦系数，在载荷较低时轴与球体之间可达到较高的运动速度。

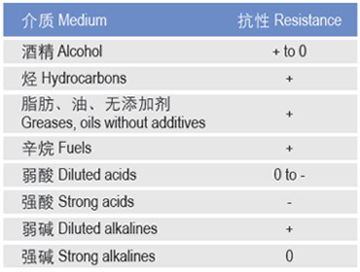

▊化学抗性与吸水性

CSB-BAL®标准塑料关节轴承完全由聚合物制成，可以抵抗弱酸和弱碱，以及燃油和各类润滑剂。吸水性与材料相关，标准材料在标准大气压下，塑料关节轴承的吸水率为1.3%，浸泡水中饱和吸水率为6.5%。如需要更低吸水率塑料关节轴承，请联系我们。

▊抗辐射与UV性能

CSB-BAL®标准塑料关节可以在户外使用，并具有良好的耐腐蚀性能。标准塑料关节轴承对紫外线具有永久抗性。在紫外线的辐射下，球体的颜色会稍有变化但不会影响它的机械性能、导电性能和热性能。

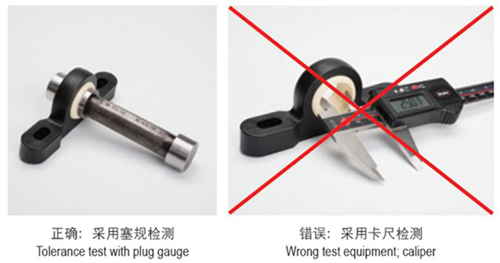

▊公差与检测

CSB-BAL标准塑料关节球体内径公差采用E10标准，轴公差为h6至h9之间。内径检测采用塞规检测而不可以采用游标卡尺检测。如您需要更高精度或其它公差的轴承请联系我们。
