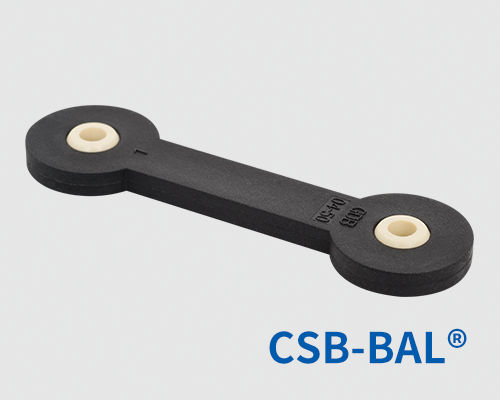

GDB双杆端关节轴承

产品特性

● 球体采用高耐磨材料EPB15制成;
● 连接器采用高强度和尺寸稳定性材料M163制成;
● 自润滑、免维护;
● 耐腐蚀，可用于液体介质环境;
● 无噪音运行和不导电;
● 可连接两个单元组件并消除中心误差;
● 多种连接长度选择;

标准规格查询

GDB双杆端关节轴承

产品编码：

d1 [mm]：

d1-最大公差 [mm]：

d1-最小公差 [mm]：

d2 [mm]：

L [mm]：

A [mm]：

H [mm]：

H1 [mm]：

最大调节角度 [°]：

轴-最大公差 [mm]：

轴-最小公差 [mm]：

*订货周期 [wks]：

订购产品

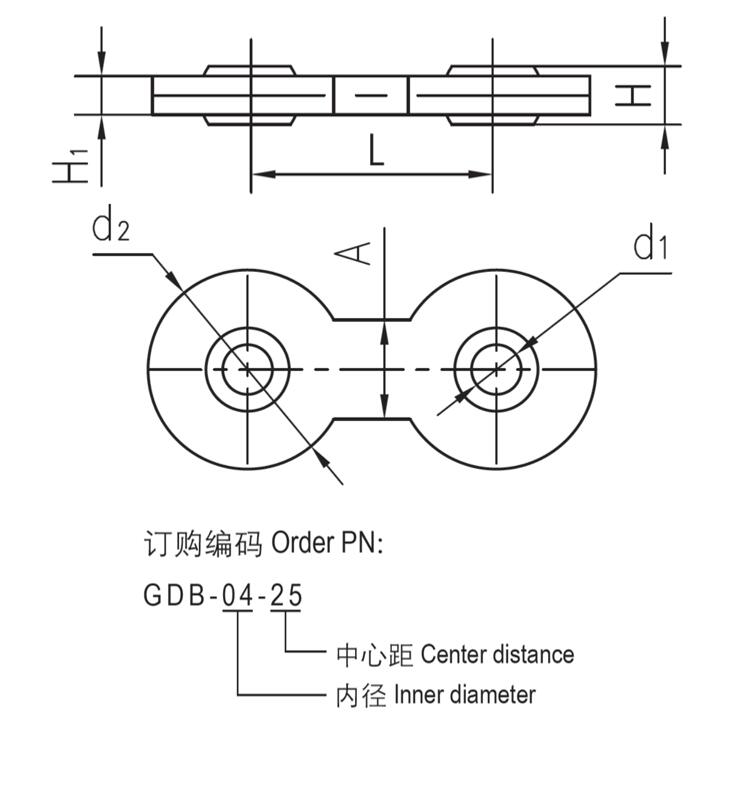

结构图片

▊GDB双杆端关节轴承承载能力

产品编码	最大静态抗拉强度（短期）		最大静态抗拉强度（长期）		重量
产品编码	径向 [N]	轴向 [N]	径向 [N]	轴向 [N]	[g]
GDB-04-25	1100	1300	550	650	3.5
GDB-04-50	1100	750	550	375	4.8
GDB-04-75	1100	500	550	250	6.1
GDB-05-25	1100	1300	550	650	2.2
GDB-05-50	1100	750	550	375	4.9
GDB-05-75	1100	500	550	250	6.3
GDB-06-25	1100	1300	550	650	3.4
GDB-06-50	1100	750	550	375	4.8
GDB-06-75	1100	500	550	250	3.4
GDB-08-60	3000	3500	1500	1750	15.2
GDB-08-100	3000	1900	1500	950	19.5
GDB-10-60	2500	3500	1250	1750	15.3
GDB-10-100	2500	1900	1250	950	19.4
GDB-12-60	2000	3500	1000	1750	14.7
GDB-12-100	2500	1900	1000	950	18.8

BAL标准关节球体

BAL标准关节球体

关节调心场合解决方案。极好的耐磨材料EPB15、EPB13等让BAL系列关节轴承球体性能得以充分展现。同样可提供EPB5耐高温和抗腐蚀材料的球体和EPB20水下应用的球体

更多

CSB®GDB双杆端关节轴承

文件类型 PDF文件

文件大小 461KB

出版时间 09-2021

出版序号 CSB/CAT.062E

立即下载

457 次
