GFB法兰关节轴承

产品特性

● 球体采用高耐磨材料EPB15制成;
● 保持器采用抗压和尺寸稳定性材料M163制成;
● 干运行、免维护;
● 抵抗灰尘和污垢;
● 补偿中心误差;
● 耐腐蚀，可用于液体介质环境;
● 重量轻、易安装;

标准规格查询

GFB法兰关节轴承

产品编码：

d1 [mm]：

d1-最大公差 [mm]：

d1-最小公差 [mm]：

d2 [mm]：

A1 [mm]：

A2 [mm]：

T [mm]：

L [mm]：

H [mm]：

Z [mm]：

M [mm]：

最大调节角度 [°]：

轴-最大公差 [mm]：

轴-最小公差 [mm]：

*订货周期 [wks]：

订购产品

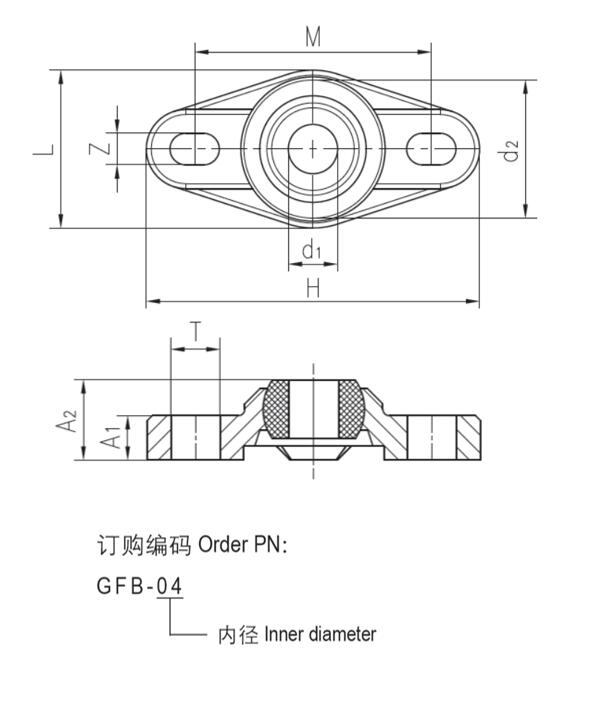

结构图片

▊GFB法兰关节轴承承载能力

产品编码	最大轴向静载荷		最大径向静态负荷		最大静态转矩-孔	重量
产品编码	短期 [N]	长期 [N]	短期 [N]	长期 [N]	[Nm]	[g]
GFB-04	400	200	750	375	0.6	1.9
GFB-05	400	200	750	375	0.6	2.3
GFB-06	500	250	800	400	0.6	3.8
GFB-08	700	350	1100	550	1.3	4.1
GFB-10	850	425	2000	1000	2.5	6.8
GFB-12	1100	550	2200	1100	2.5	8.9
GFB-15	1300	650	2400	1200	4.5	15
GFB-16	1400	700	2800	1400	4.5	17.7
GFB-20	1800	900	5500	2750	10.5	32.8
GFB-25	3000	1500	6000	3000	10.5	58.5
GFB-30	3500	1750	6500	3250	21.5	78.9

BAL标准关节球体

BAL标准关节球体

关节调心场合解决方案。极好的耐磨材料EPB15、EPB13等让BAL系列关节轴承球体性能得以充分展现。同样可提供EPB5耐高温和抗腐蚀材料的球体和EPB20水下应用的球体

更多

CSB®GFB法兰关节轴承

文件类型 PDF文件

文件大小 122KB

出版时间 07-2024

出版序号 CSB/CAT.064E

立即下载

1165 次
