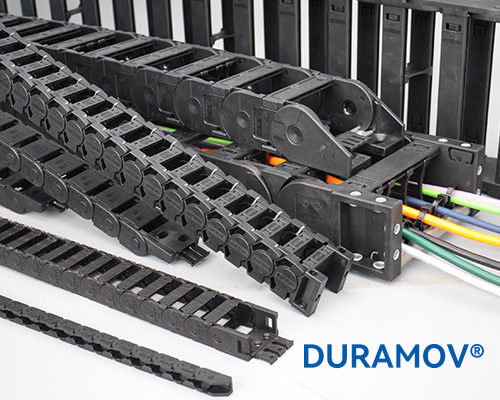

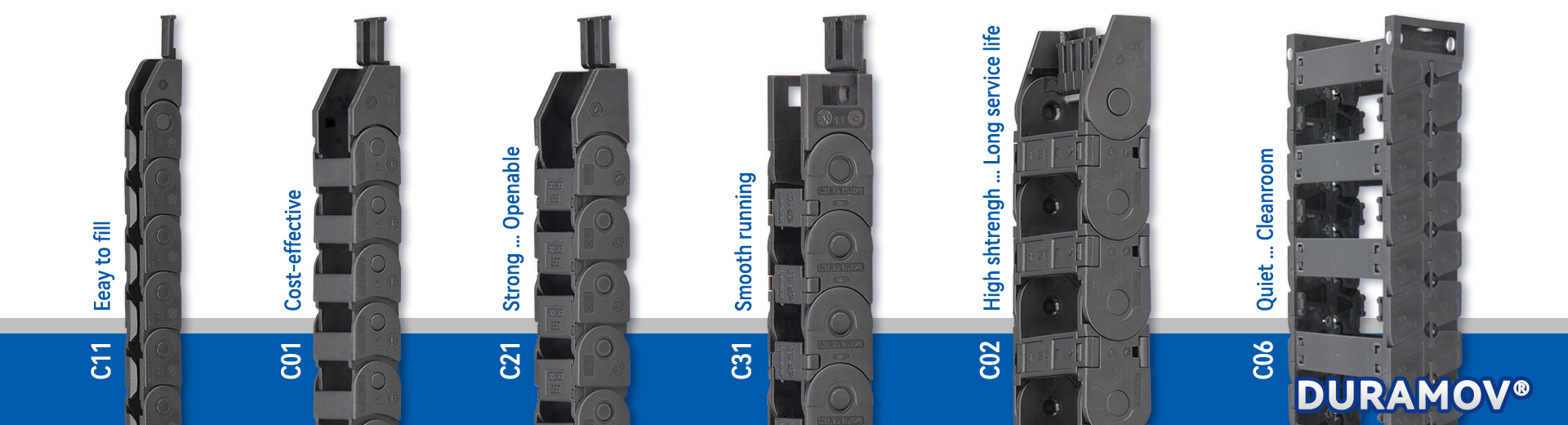

DURAMOV®塑料电缆拖链

产品特性

采用高强度耐磨工程塑料制成的塑料电缆拖链DURAMOV®,可实现多种运动方式与行程。承载灵敏的总线、数据电缆、光缆和能源管线,如电源动力线 编码器线、开关信号线、油管、气管及水管等;模块化设计易于组装和维护,适用于各类环境下低噪音长寿命运行。


微型电缆拖链C01
微型电缆拖链C01

C01微型电缆拖链体积极小,基于一片式设计重量轻特别适用于高速运动。适用于较小安装空间..
内高:07-15mm
内宽:07-50mm

更多
微型易填充电缆拖链C11
微型易填充电缆拖链C11

C11易填充微型电缆拖链体积极小,基于一片式开口设计,重量轻且便于快速填充电缆...
内高:05-10mm
内宽:05-30mm

更多
微型可打开电缆拖链C21
微型可打开电缆拖链C21

C21微型可打开式电缆拖链体积较小,基于两片式设计重量轻特别适用于高速运动与较小安装空间...
内高:15-20mm
内宽:16-50mm

更多
微型可打开电缆拖链C31
微型可打开电缆拖链C31

C31微型电缆拖链可沿内外侧打开,坚固耐用,小节距设计实现低噪音顺畅运行...
内高:10-20mm
内宽:10-50mm

更多
通用型电缆拖链C02
通用型电缆拖链C02

C02通用型拖链是应用范围广泛的产品,简单而多功能的组装结合坚固性,高强度配合运动...
内高:18-45mm
内宽:38-175mm

更多
重载型电缆拖链C03
重载型电缆拖链C03

C03重载型电缆拖链结合了电缆拖链之前所有的优点,是所有DURAMOV®电缆拖链中最好的稳固性...
内高:32-80mm
内宽:50-200mm

更多
高强度电缆拖链C03H
高强度电缆拖链C03H

C03H高强度电缆拖链是基于C03电缆拖链的改进版本。高强度材料结合稳固的结构设计...
内高:32-80mm
内宽:200-600mm

更多
轻音型电缆拖链C04
轻音型电缆拖链C04

C04轻音型电缆拖链采用特殊结构设计消除拖链运动中的撞击噪音,高速运动平稳...
内高:28mm
内宽:30-60mm

更多
轻音型电缆拖链C06
轻音型电缆拖链C06

C06轻音型电缆拖链采用特殊结构设计,使用寿命长;适合低噪音、高速与无尘室应用...
内高:29-52mm
内宽:40-150mm

更多
抗静电微型电缆拖链C01E
抗静电微型电缆拖链C01E

C01E抗静电微型电缆拖链体积极小,基于一片式设计重量轻特别适用于高速运动与较小安装空间...
内高:07-15mm
内宽:07-50mm

更多
抗静电可打开微型电缆拖链C21E
抗静电可打开微型电缆拖链C21E

C21E抗静电可打开微型电缆拖链体积较小,基于两片式设计重量轻适用于高速运动与较小安装空间...
内高:15-20mm
内宽:16-50mm

更多
抗静电微型可打开电缆拖链C31E
抗静电微型可打开电缆拖链C31E

C31E抗静电微型电缆拖链可沿内侧或外侧打开,坚固耐用和多种打开方式设计...
内高:10-20mm
内宽:10-50mm

更多
抗静电通用型电缆拖链C02E
抗静电通用型电缆拖链C02E

C02E抗静电通用型电缆拖链应用范围广泛,简单而多功能的组装结合坚固性...
内高:18-45mm
内宽:38-175mm

更多
导向槽
导向槽

极为稳固,适用于重载型机械;安装简单,直接固定在地面或C型槽上;两片式设计,可根据拖链调节宽度;可选用镀锌钢和不锈钢;可选用工程塑料耐磨滑条

更多
塑料电缆拖链-附件
塑料电缆拖链-附件

DURAMOV®塑料电缆拖链附件包含:消除应力单元与C型支架;竖分隔片与横分隔片等...

更多
BL 波纹管
BL 波纹管

BL波纹管适用于众多通用机械行业,出色的耐低温和自阻燃性能还适用于汽车工业。此系列波纹管可在低温下保持较好的抗冲击性能,并具有良好的耐候性...

更多

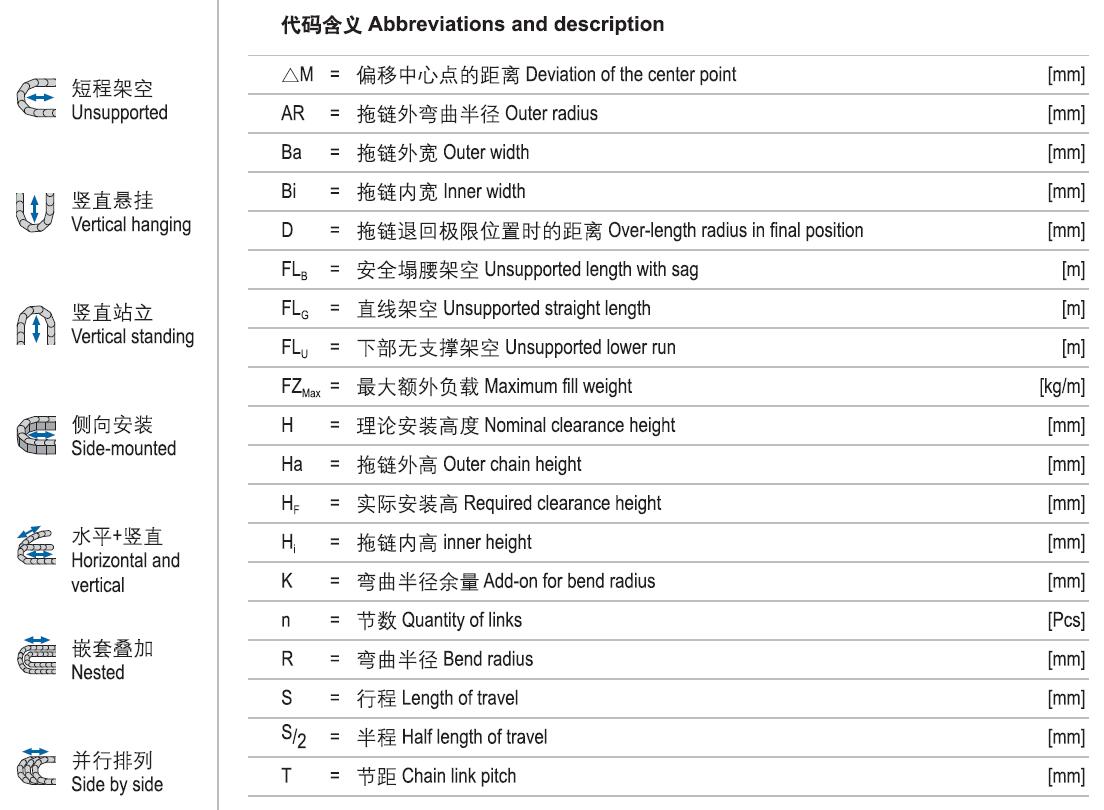

拖链应用图标

CSB-PCC®拖链应用图标

拖链长度计算

固定端在行程中心为优选解决方案

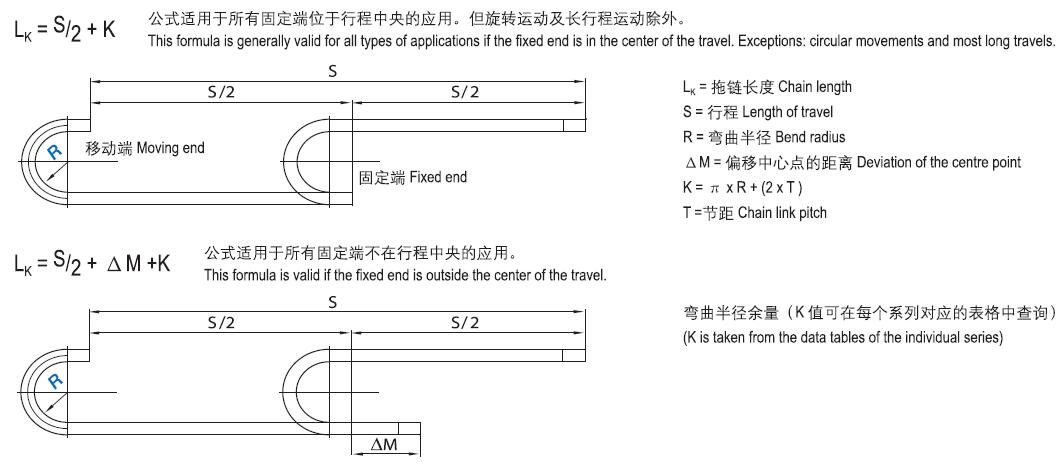

如果拖链固定端位于行程中央,则拖链长度等于行程一半加上K值(K值可在数据表中查询)。固定端位于中央也是经济型的一种安装方法, 可以节省拖链、电缆及拖管的长度。

CSB-PCC®拖链长度计算

拖链预应力

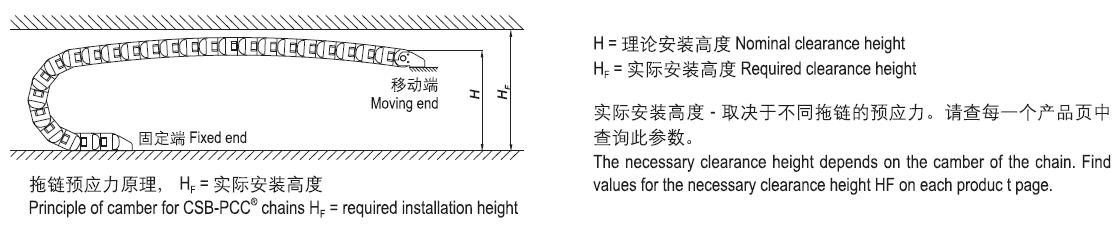

预应力指的是拖链运行时上部的上拱度。所有的DURAMOV®拖链都带有预应力,无预应力的产品可按要求提供。预应力可以延长使用寿命,增加架空长度。在所有拖链的安装尺寸描述中都可以找到一个HF值,这就是在考虑预应力的情况下实际安装高度;但安装空间受限时,我们可以按要求提供无预应力的拖链,但这类产品的承载力也与标准产品不同。

CSB-PCC®拖链预应力

拖链架空安装

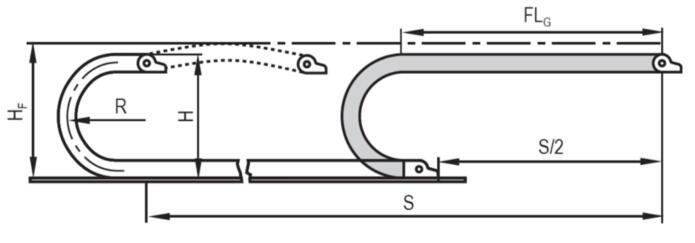

如果在整个行程中拖链的上部未接触下部。这种情况我们称之为架空。移动端到拖链弯曲半径圆弧的距离称之为架空长度。架空是最常用的应用。拖链非常适用高要求长使用寿命的场合。最终架空长度取决于拖链或拖管的类型以及内部负载。

FLG-拖链直线架空安装

FLG是指拖链运行时上部有上拱,呈直线或者有10-50mm的塌腰。 FLG使用是通常推荐的应用。拖链在这种情况下运行噪音更低,而且磨损更小。

拖链直线架空安装拖链直线架空安装
 FLG的应用可以达到最长的使用寿命,最大的速度及加速度。

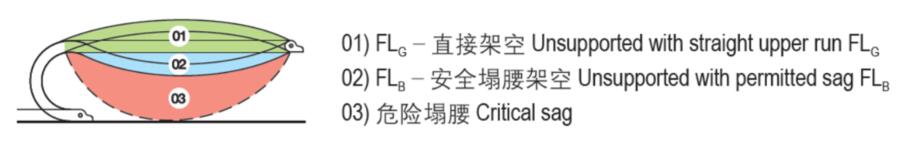

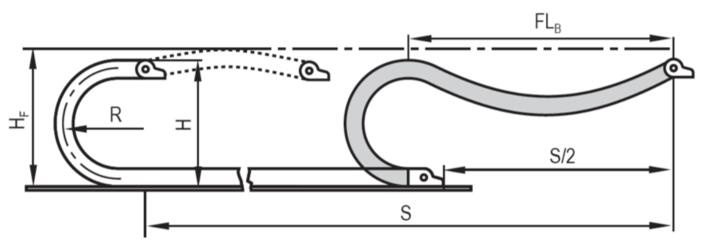

拖链安全塌腰架空安装

FLB拖链运行时有大于10-50mm(根据不同拖链大小)的塌腰但又小于最大塌腰的状态。FLB应用在许多情况下是允许使用的,但当频率或加速度较大时很容易产生问题。

拖链安全塌腰架空安装
 FLG的应用可以达到最长的使用寿命,最大的速度及加速度。

拖链危险塌腰架空安装

如果塌腰大于FLB,则我们称之为危险塌腰。这种安装需要避免或者要有特殊的条件限定。当长时间后拖链或者拖管出现了危险塌腰,则表示需要更换。如果您的应用需要危险塌腰。

拖链危险塌腰架空安装

拖链竖直悬挂安装

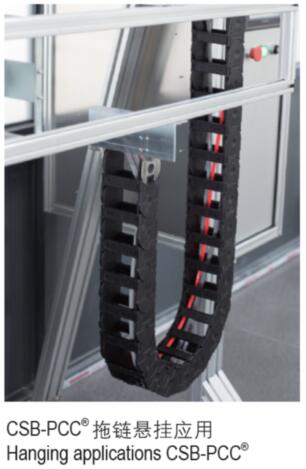

根据悬挂应用的原理,拖链可达到100米高度。使用内部分隔片的拖链能够在同一系统中安装不同的管线,而且不会相互缠绕。对于悬挂使用,我们推荐采用固定式接头。

电缆及介质管

在垂直悬挂应用中有两个重要因素,即管线在拖链中的铺设方式以及在端点的固定方式:所有电缆及介质管都必须悬挂,以便承受自重。拖链只是起规范管线作用,而不承受任何附加张力。内部分隔片可用于明确分隔所有电缆及介质管。电缆及介质管必须可靠的固定在拖链的两端。这些设计的首先必须保证电缆能够自由移动,并承受自重。

存在横向加速度的垂直运动

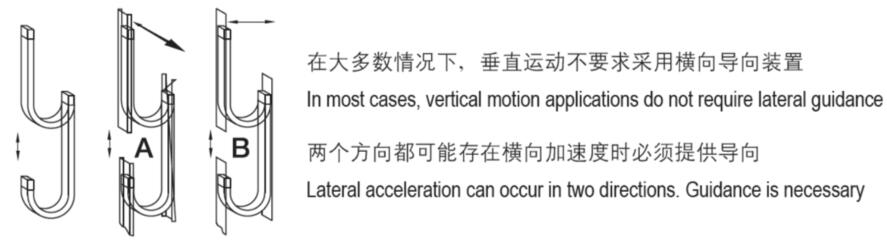

如果存在横向加速度,则大多数拖链必须安装挡板。左图即显示了这个原理。也可部分安装档板,但是它必须至少覆盖拖链可能摇摆处。如果可以选择,应优先考虑图A方案。拖链侧面的附加导向装置有助于进一步的稳定拖链。

拖链竖直悬挂安装拖链竖直悬挂安装

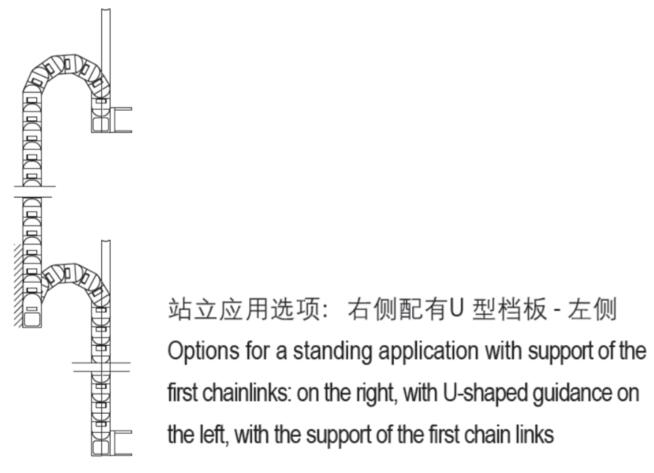

拖链垂直-站立应用

站立使用广泛应用于各种机器设备中,以引导电缆沿垂直直线方向运动。

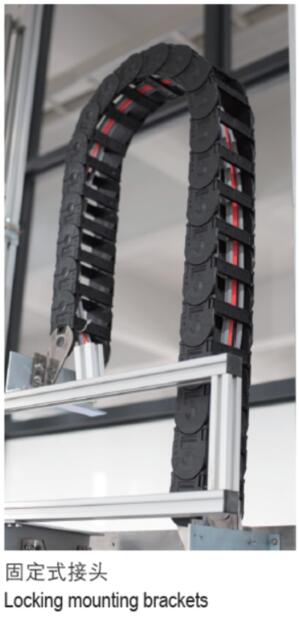

接头

必须使用接头,以确保拖链正常运行。我们强烈推荐使用固定式接头,因为这种接头能够与机器平齐连接。

电缆及介质管

电缆及介质管必须铺设在拖链中,以便自由弯曲。为了精确引导电缆及介质管,我们强烈推荐使用内部分隔片模块。电缆必须在拖链两端用去应力元件固定。

横向加速度

如果存在横向加速度,拖链应沿着外半径方向提供支撑。对于更高的拖链高度,通常建议至少沿着外半径方向支撑三个链节。如果高度及重量达到最大值,通常必须支撑整个拖链。由于重量、行程高度、拖链类型及弯曲半径存在各种组合方式。我们建议您和我们联系。

拖链垂直-站立应用    拖链垂直-站立应用

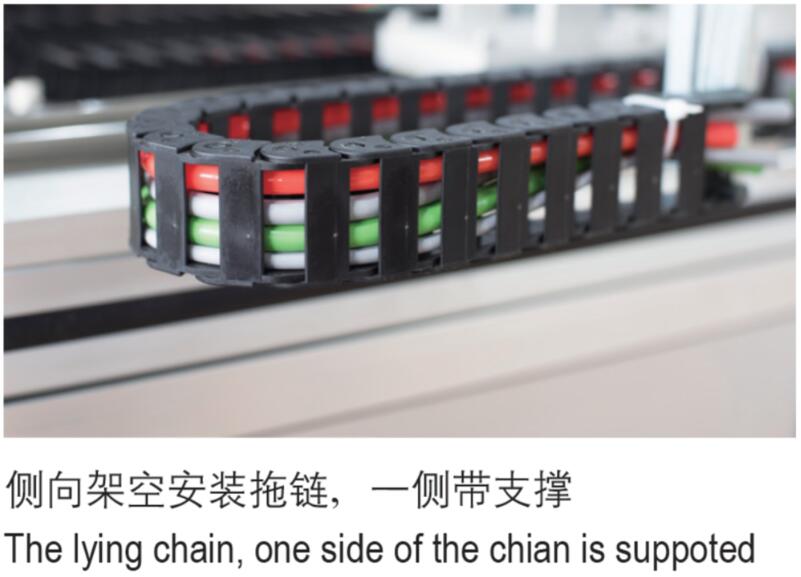

侧向安装拖链

拖链侧向安装时架空长度有限。这种情况下的“架空长度”取决于下列几个因素:
 1、负载
 2、拖链宽度
 3、弯曲半径
 4、平行布置
 对于侧向安装使用,我们建议使用固定式接头

侧向安装拖链

拖链负载越大,架空长度越短。如果侧向安装,则拖链宽度即为高度。由于“高度”增加,拖链系统的稳定性相应得到提高。较小的弯曲半径可进一步提高稳定性。如果在两条拖链的平行运动中增加第二轴附加运动,会使架空长度缩短。对于负载较低的应用,使用标准接头即可。但是,如果负载较高,行程较长,则拖链必须配有整体或部分支撑。由于应用可能性多种多样。
 如果安装高度有限,强烈推荐采用侧向安装拖链
 根据客户要求,可提供侧向安装架空长度标准值,架空长度可通过支撑接头旁的链节得以延伸
 3、弯曲半径
 4、平行布置
 对于侧向安装使用,我们建议使用固定式接头

电缆或者软管在拖链中的布置

为了保证拖链的功能正常并且为了避免其中的电缆或者软管遭到损伤,在布置电缆或者软管时必须遵守某些原则:

电缆或者软管在拖链中的布置电缆与周围空间及其他电缆之间要留出至少10%电缆直径的距离,液压管线至少要留出20%
电缆或者软管在拖链中的布置为了减少可能存在的摩擦,避免电缆或者软管等具有不同外皮材质的管线放置在一起。(例如,电缆与液压管线)
电缆或者软管在拖链中的布置在有多根电缆和软管的应用中,为了避免它们之间的相互摩擦,最好将它们放置在适当的独立空间内并且用隔片将它们相互分隔。如果没有条件实现,则要确保它们之间留有足够的空间以免发生相互摩擦(H<D)
电缆或者软管在拖链中的布置布置电缆或者软管的时候要根据它们的直径和重量以对称的方式进行布置,最大和最重的电缆放置在截面的最外侧,小的和轻的电缆放在内侧。

DURAMOV®电缆拖链

文件类型 PDF文件
文件大小 4.71MB
出版时间 10-2024
出版序号 CSB/CAT.067
立即下载

4401 次

质保承诺何时适用?

    自交货日起36个月内DURAMOV®质保承诺有效。

哪些情况下可以申请质保?

    只要可以证明交付的DURAMOV®电缆拖链存在制造错误,就可以申请质保。
    正确使用DURAMOV®电缆拖链 , 但电缆拖链在质保期届满之前因自然磨损而失效也可以申请质保。

哪些情况下不可申请质保?

    因安装错误或使用不当而导致电缆拖链出现机械损坏,无法申请质保。

质保何时开始生效?

   DURAMOV®电缆拖链的质保服务自2021年6月1日起开始的订单生效,质保期自其交付之日起开始生效。

质保何时终止?

    质保在自交付之日起36个月后终止。

质保包括哪些内容?

    在质保期内,CSB可提供免费拖链部件更换。但这仅适用于因磨损而失效的DURAMOV®电缆拖链部件。

质保期会因更换件交付而延长吗?

    更换件交付不会使质保期延长。

使用的拖链电缆提供质保吗?

    我们也为使用的FLEXMOV® 高柔性电缆 提供长达36个月的质保。

DURAMOV®质保在哪些国家有效?

    DURAMOV®质保在全球范围内有效。

如果我想申请质保索赔,我该如何操作?

    如果要申请质保,可以联系我们的 销售团队。他们会很乐意为您提供帮助。

DURAMOV®电缆拖链测试视频

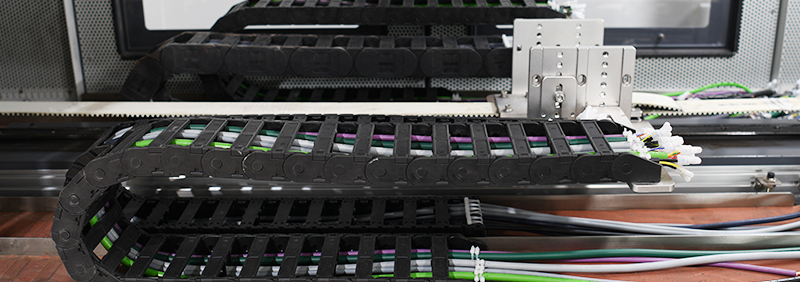

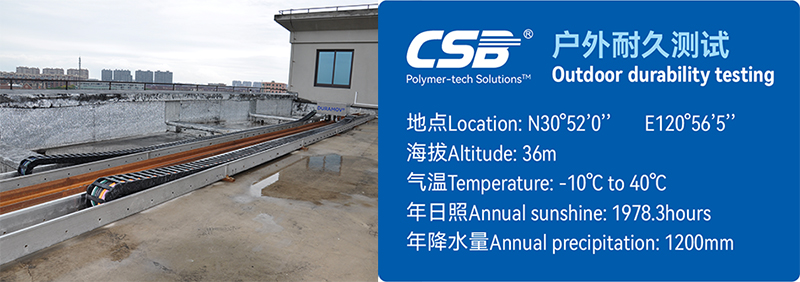

CSB每年在68个实验室工位以及超30个应用现场进行约1000万次DURAMOV®电缆拖链耐久循环测试。拖链测试实验室包含不同的安装与应用测试:室内短程架空安装、垂直悬挂、垂直站立、侧向安装以及户外自然气候下长行程拖行测试等;拖链应用现场测试包含:C02电缆拖链在加工中心上应用测试、C02与C06电缆拖链在抓取机械手应用测试、C03电缆拖链在长行程机械手拖行测试以及C01与C31等微型拖链在高频移动供电装置上的应用测试...

DURAMOV®电缆拖链长行程拖拽滑行耐久应用测试

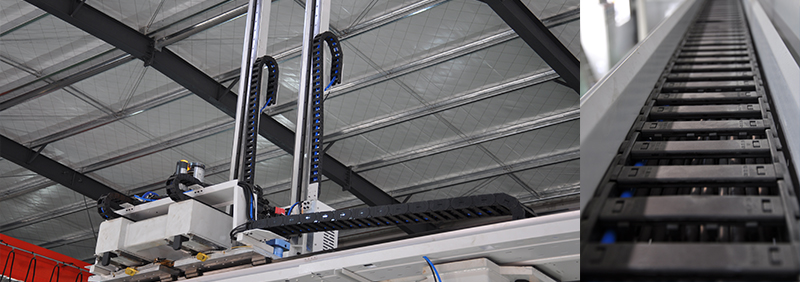

DURAMOV®电缆拖链在中国安徽一个精密轴生产车间进行机械手应用与长行程拖拽滑行应用耐久测试。C02.25电缆拖链主要应用在机械手Z轴与Y轴,C03.42电缆拖链主要应用在机械手长行程移动区域;机械手横向行程距离25米,每天执行超过2000个循环,上下抓取动作超过4000个循环;DURAMOV®电缆拖链保障精密轴全自动生产线24小时无故障运行...

DURAMOV®电缆拖链查询系统V1.1是基于CSB®实验室大量的测试数据以及拖链材料特性结合分析计算,您可以通过输入填充电缆、气管以及油管参数,并结合拖链安装尺寸参数等进行模拟计算,系统会根据输入参数校核校核拖链数据,最终输出适配的电缆拖链。

由于系统基于理论数据模拟计算分析可能存在无法完全符合输入参数,数据校核具有一定的局限性;CSB®建议电缆拖链在设备上需再次做测试验证以完全符合实际使用要求。

DURAMOV®电缆拖链查询系统输出数据信息仅供设计选型参考,不可作为最终电缆拖链符合性判定依据;如有疑问请与CSB®销售工程师联系。

FLEXMOV®高柔性电缆查询系统V1.0是基于CSB®实验室大量的测试数据以及电缆材料与结构特性结合分析计算,您可以通过选择护套材料、电缆应用参数与应用环境选项查找适用电缆,并结合电缆芯线与屏蔽要求系统会输出适配的柔性电缆。

由于系统基于理论数据模拟计算分析可能存在无法完全符合输入参数,数据校核具有一定的局限性;CSB®建议柔性电缆在设备上需再次做测试验证以完全符合实际使用要求。

FLEXMOV®高柔性电缆查询系统输出数据信息仅供设计选型参考,不可作为最终电缆符合性判定依据;如有疑问请与CSB®销售工程师联系。
