高强度电缆拖链C03H - CSB®浙江长盛塑料轴承技术有限公司

产品特性

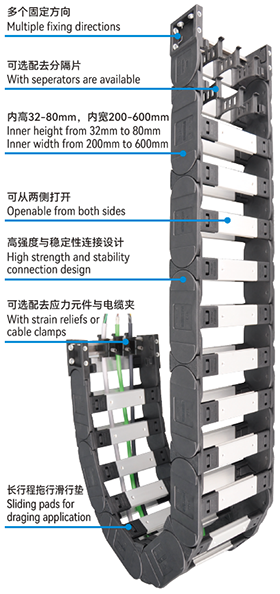

C03H高强度电缆拖链是基于C03电缆拖链的改进版本。高强度材料结合稳固的结构设计使得C03H具有更高的承载能力，特殊横杆设计赋予了拖链内宽尺寸高自由度选择。
● 特殊的横杆设计内宽可自由定义
● 长寿命：侧向滑动面设计
● 高强度与稳定性：“舌榫”结构设计，具有更高的强度与负载
● 装配速度快：快速锁紧横杆安装简单

C03H.32高强度电缆拖链

● 内高Hi：32 mm
● 内宽Bi：200-400 mm
● 弯曲半径R：63-300 mm
● 节距Pitch：56 mm

C03H.42高强度电缆拖链

● 内高Hi：42 mm
● 内宽Bi：200-400 mm
● 弯曲半径R：75-350 mm
● 节距Pitch：67 mm

C03H.56高强度电缆拖链

● 内高Hi：56 mm
● 内宽Bi：200-600 mm
● 弯曲半径R：135-500 mm
● 节距Pitch：91 mm

C03H.80高强度电缆拖链

● 内高Hi：80 mm
● 内宽Bi：200-600 mm
● 弯曲半径R：150-500 mm
● 节距Pitch：111 mm

▊ 产品简介

C03H高强度电缆拖链是基于C03电缆拖链的改

进版本。高强度材料结合稳固的结构设计使得

C03H具有更高的承载能力，特殊横杆设计赋予

了拖链内宽尺寸高自由度选择。

重载型电缆拖链C03可从两侧打开可从两侧打开

重载型电缆拖链阻燃等级阻燃等级 UL94 HB

重载型电缆拖链符合CE标准符合CE 标准

重载型电缆拖链RoHS认证 RoHS认证

▊ 标准尺寸

高强度电缆拖链	产品编码	内宽 Bi [mm]	外宽 Ba [mm]	内高 Hi [mm]	外高 Ha [mm]	弯曲半径 R [mm]	架空长度 [m]
	C03H.32	200-400	223-423	32	54	63-300	≤3.0
	C03H.42	200-400	226-426	42	64	75-350	≤4.2
	C03H.56	200-600	234-634	56	84	135-500	≤5.0
	C03H.80	200-600	248-648	80	108	150-500	≤5.8

▊ CSB高强度电缆拖链安装说明

▊ 电缆或者软管在拖链中的布置

为了保证拖链的功能正常并且为了避免其中的电缆或者软管遭到损伤，在布置电缆或者软管时必须遵守某些原则：

	▊ 电缆与周围空间及其他电缆之间要留出至少10%电缆直径的距离，液压管线至少要留出20%
	▊ 为了减少可能存在的摩擦，避免电缆或者软管等具有不同外皮材质的管线放置在一起。（例如，电缆与液压管线）
	▊ 在有多根电缆和软管的应用中，为了避免它们之间的相互摩擦，最好将它们放置在适当的独立空间内并且用隔片将它们相互分隔。如果没有条件实现，则要确保它们之间留有足够的空间以免发生相互摩擦（H<D）
	▊ 布置电缆或者软管的时候要根据它们的直径和重量以对称的方式进行布置，最大和最重的电缆放置在截面的最外侧，小的和轻的电缆放在内侧。

C03电缆拖链竖分隔片

● 将塑料拖链内空间按需分隔开电缆、油管、气管等保护作用
● 高强度分隔片可稳固装备在塑料拖链中
● 简单快速安装

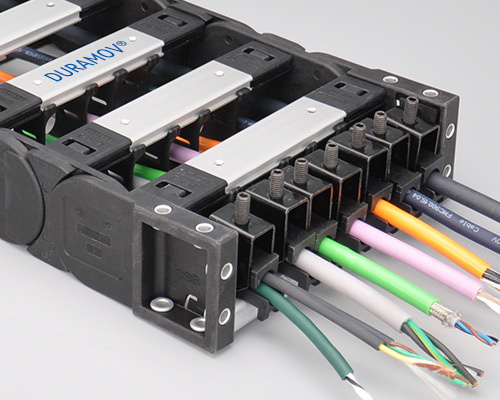

C03拖链消除应力单元

● 适用C型支架，配合扎带使用
● 更方便固定电缆，易于拆装
● 节约安装时间，空间、成本，紧凑的模块化设计

C03电缆拖链长行程拖行-滑行垫

● 用于C03塑料电缆拖链长行程保护
● 经过摩擦优化耐磨复合塑料制成
● 坚固耐用，延长电缆拖链寿命
● 作为独立部件供货

横分隔片

● 配合竖分隔片使用将电缆拖链内空间上下分层布置
● 竖分隔片可沿横分隔片水平方向自由移动
● C02与C03预装电缆拖链可选通用配置

BL 波纹管

BL波纹管适用于众多通用机械行业，出色的耐低温和自阻燃性能还适用于汽车工业。此系列波纹管可在低温下保持较好的抗冲击性能，并具有良好的耐候性...

C03H 高强度电缆拖链

文件类型 PDF文件

文件大小 836KB

出版时间 10-2024

出版序号 CSB/CAT.067

立即下载

99 次

▊ 典型适用行业和应用

● 重型应用

● 通用机械

● 户外设备

● 制冷工程

● 工程机械

● 石材切割机

● 长行程拖行应用

▊ CSB实验室DURAMOV®电缆拖链测试视频

CSB每年在68个实验室工位以及超30个应用现场进行约1000万次DURAMOV®电缆拖链耐久循环测试。拖链测试实验室包含不同的安装与应用测试：室内短程架空安装、垂直悬挂、垂直站立、侧向安装以及户外自然气候下长行程拖行测试等；拖链应用现场测试包含：C02电缆拖链在加工中心上应用测试、C02与C06电缆拖链在抓取机械手应用测试、C03电缆拖链在长行程机械手拖行测试以及C01与C31等微型拖链在高频移动供电装置上的应用测试...
