产品特性

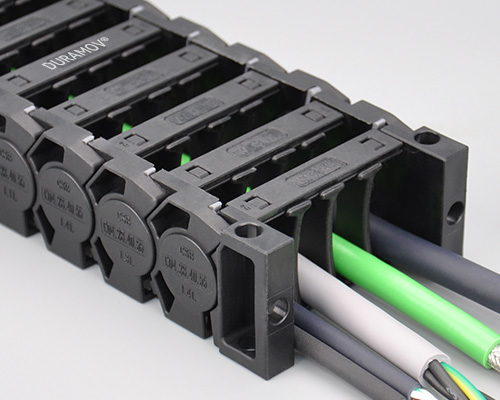

C04轻音型电缆拖链采用特殊具有专利结构的转动连接设计，消除了拖链运动中的撞击噪音，且电缆拖链即使在高速运动中也能保持平稳无振动.
● 特殊小节距设计实现无噪音平稳运行
● 两片式设计，可沿外侧打开
● 简易设计方便填充电缆
● 适合用于无尘车间等洁净环境

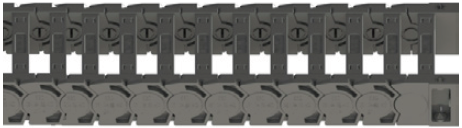

C04.28轻音型电缆拖链

● 内高Hi：28 mm
● 内宽Bi：30-60 mm
● 弯曲半径R：55-150 mm
● 节距Pitch：22 mm

▊ 产品简介

C04轻音型电缆拖链重量轻、适用于无尘环境； CSB静音型电缆拖链

特殊弹性结构转动连接设计，消除拖链运动中

的撞击噪音，且电缆拖链即使在高速运动中也

能保持平稳无振动。

静音型电缆拖链C04可从两侧打开可从两侧打开

静音型电缆拖链实验室数据 46dB，V=1.8m/s CSB实验室数据拖链C04.28.050.055

静音型电缆拖链阻燃等级阻燃等级 UL94 HB

静音型电缆拖链符合CE标准符合CE 标准

静音型电缆拖链RoHS认证 RoHS认证

静音型电缆拖链低噪音低噪音

▊ 标准尺寸

轻音型电缆拖链

产品编码

内宽 Bi

[mm]

外宽 Ba

[mm]

内高 Hi

[mm]

外高 Ha

[mm]

弯曲半径 R

[mm]

架空长度

[m]

C04.28

30-60

46-76

55-150

≤1.0

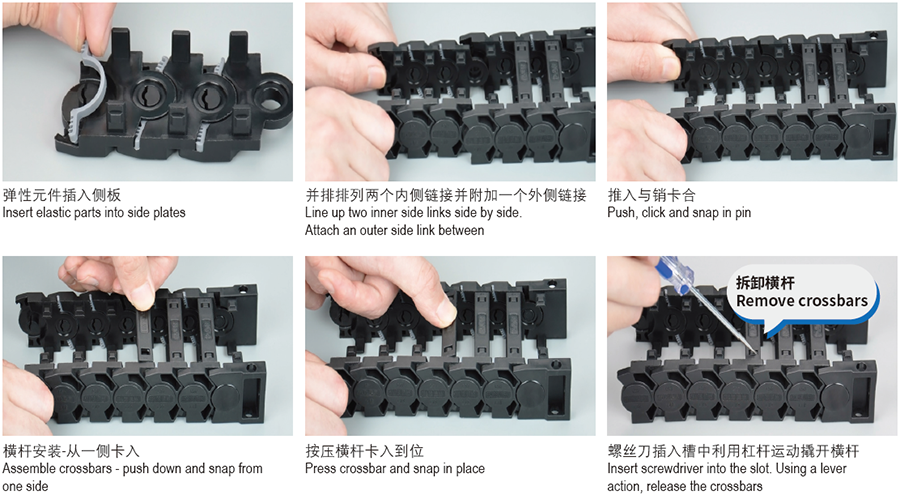

▊ CSB轻音型电缆拖链安装说明

▊ 电缆或者软管在拖链中的布置

为了保证拖链的功能正常并且为了避免其中的电缆或者软管遭到损伤，在布置电缆或者软管时必须遵守某些原则：

	▊ 电缆与周围空间及其他电缆之间要留出至少10%电缆直径的距离，液压管线至少要留出20%
	▊ 为了减少可能存在的摩擦，避免电缆或者软管等具有不同外皮材质的管线放置在一起。（例如，电缆与液压管线）
	▊ 在有多根电缆和软管的应用中，为了避免它们之间的相互摩擦，最好将它们放置在适当的独立空间内并且用隔片将它们相互分隔。如果没有条件实现，则要确保它们之间留有足够的空间以免发生相互摩擦（H<D）
	▊ 布置电缆或者软管的时候要根据它们的直径和重量以对称的方式进行布置，最大和最重的电缆放置在截面的最外侧，小的和轻的电缆放在内侧。

C04电缆拖链竖分隔片

● 将塑料拖链内空间按需分隔开电缆、油管、气管等保护作用
● 高强度分隔片可稳固装备在塑料拖链中
● 简单快速安装

C04 静音型电缆拖链

文件类型 PDF文件

文件大小 504KB

出版时间 10-2023

出版序号 CSB/CAT.064

立即下载

501 次

▊ 典型适用行业和应用

● 洁净室应用

● 印刷机

● 搬运和机器人

● 测量机

● 半导体行业

● 医疗行业

● 电子行业

● 通用机械

▊ CSB实验室DURAMOV®电缆拖链测试视频
