产品特性

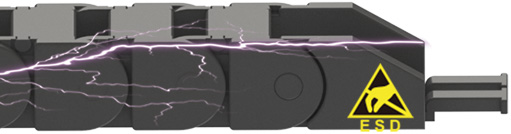

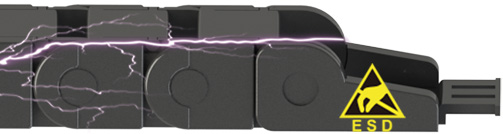

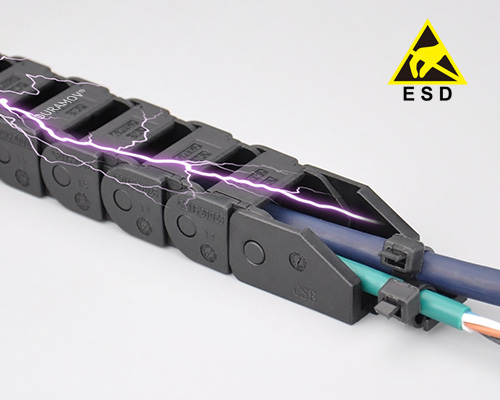

C21E抗静电可打开微型电缆拖链体积较小，基于两片式设计重量轻特别适用于高速运动。C21E抗静电可打开微型电缆拖链适用于较小安装空间，2种内高和多种内宽规格可选。
● 消除静电，表面电阻<10⁹Ω
● 小节距设计实现低噪音顺畅运行
● 两片式设计，可沿外侧打开
● 简易设计方便填充电缆
● 非常轻便，低成本，较小的内高和转弯半径

C21E.15抗静电可打开微型电缆拖链

● 内高Hi：15 mm
● 内宽Bi：16-40 mm
● 弯曲半径R：28-48 mm
● 节距Pitch：20 mm

C21E.20抗静电可打开微型电缆拖链

● 内高Hi：20 mm
● 内宽Bi：25-50 mm
● 弯曲半径R：28-48 mm
● 节距Pitch：30.5 mm

▊ 产品简介

C21E开微型电缆拖链体积较小，基于两片式设计重

量轻特别适用于高速运动。C21E微型可打开电缆拖

链适用于较小安装空间，多种内宽规格可选。

抗静电可打开微型电缆拖链C21可沿外侧打开可沿外侧打开

抗静电可打开微型电缆拖链阻燃等级阻燃等级 UL94 HB

抗静电可打开微型电缆拖链符合CE标准符合CE 标准

抗静电可打开微型电缆拖链RoHS认证 RoHS认证

抗静电可打开微型电缆拖链低噪音低噪音

▊ 标准尺寸

抗静电微型电缆拖链

产品编码

内宽 Bi

[mm]

外宽 Ba

[mm]

内高 Hi

[mm]

外高 Ha

[mm]

弯曲半径 R

[mm]

架空长度

[m]

C21E.15

16-40

24.2-48.2

14.3

19.3

28-48

≤0.7

C21E.20

25-50

36-61

28-48

≤0.7

▊ CSB抗静电可打开微型电缆拖链安装说明

推入并卡合放入位置按压并卡合分开链节

▊ 电缆或者软管在拖链中的布置

为了保证拖链的功能正常并且为了避免其中的电缆或者软管遭到损伤，在布置电缆或者软管时必须遵守某些原则：

	▊ 电缆与周围空间及其他电缆之间要留出至少10%电缆直径的距离，液压管线至少要留出20%
	▊ 为了减少可能存在的摩擦，避免电缆或者软管等具有不同外皮材质的管线放置在一起。（例如，电缆与液压管线）
	▊ 在有多根电缆和软管的应用中，为了避免它们之间的相互摩擦，最好将它们放置在适当的独立空间内并且用隔片将它们相互分隔。如果没有条件实现，则要确保它们之间留有足够的空间以免发生相互摩擦（H<D）
	▊ 布置电缆或者软管的时候要根据它们的直径和重量以对称的方式进行布置，最大和最重的电缆放置在截面的最外侧，小的和轻的电缆放在内侧。

C21 可打开微型电缆拖链

文件类型 PDF文件

文件大小 505KB

出版时间 10-2023

出版序号 CSB/CAT.064

立即下载

892 次

▊ 典型适用行业和应用

● 通用机械

● 搬运机器

● 半导体机器

● 测量设备

● 拾放机器人

● 医疗行业

● 包装机

● 纺织机械
