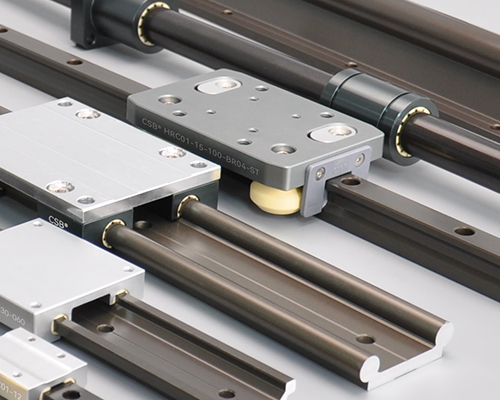

CSB-LMS®直线驱动系统

产品特性

CSB-LMS®直线驱动系统均是采用免维护的滑动结构设计,所有滑动单元均采取经过耐磨优化的CSB-EPB®材料制成,而所有的轴或导轨均采用表面硬化处理的铝合金或不锈钢制成。合理的材料和结构设计实现了CSB-LMS®直线驱动系统永久性免维护、耐灰尘、抗腐蚀和低噪音。


精密轴
精密轴

AS表面硬化铝轴-LIN直线轴承最佳配合材料; CS硬铬钢轴-性价比最高; ES不锈钢304轴-适合化学液体; 可提供轴端加工和打孔服务

更多
支撑轴
支撑轴

窄矮型设计轴支撑; 标准型设计轴支撑; 10种不同尺寸常备库存; 可选配3种轴材料:AS表面硬化铝轴,CS硬铬钢轴,ES不锈钢304轴

更多
WR直线导轨
WR直线导轨

铝合金制成的导轨,硬质氧化滑动表面;免维护的线性滑动导轨提供几乎无限的设计自由度;免润滑、抗污;重量轻和静音...

更多
NR微型直线导轨
NR微型直线导轨

很小安装高度6-12mm;轻量级;免维护,自润滑;耐腐蚀;低磨损,摩擦系数低;银色阳极氧化处理...

更多
丝杆驱动
丝杆驱动

CSB-LMS®丝杆传动组件是将旋转运动转换成直线运动的机器元件,包含梯形丝杆与塑料螺母...

更多
直线模组
直线模组

标准设计直线模组; 可选不同轴材料和丝杆; 免维护,耐腐蚀; 可选丝杆TR10x2, TR18x4, TR24x5; 可在+60 ℃环境中长期使用

更多
步进电机
步进电机

电机连接线直接从外壳接出,适合安装在有额外外壳或用于清洁环境中的机器设备;步进电机驱动器是基于PID电流控制算法设计的高性价比驱动器,具有优越的性能表现...

更多
联轴器
联轴器

联轴器将轴的驱动轴连接到电机,中间弹性聚合物承受电机转动扭矩,该阻尼元件补偿径向和轴向间隙; 标准品常备库存; 振动阻尼,易于安装

更多
直线模组附件
直线模组附件

限位开关结构紧凑、已安装; 塑料外壳设计使得限位开关可作为限位、定位或参考点开关使用; 重量轻,长寿命

更多

直线驱动系统-设计规则

直线驱动系统中的浮动式轴承
在有两根轴或导轨平行使用的直线运动系统里,我们建议其中一边安装浮动直线轴承。无论是水平安装,垂直安装还是侧向安装,这种固定轴 承加浮动轴承的合理结构适合每个方向。这种安装方式可以避免由于两根轴或导轨的平行度偏差导致的卡死现象。这是由浮动轴承通过对可能 产生平行度偏差的方向做一定范围的游动来实现的。
在安装时,必须保证浮动轴承在同两个方向上有相似的角度。轴或导轨和轴承之间的接触面必须充分平整以避免应力集中。安装不顺畅的小区 域可以由浮动轴承自动调整。



直线驱动系统-偏心力

● 最大比例为2:1
● 1X =同轴轴承分离
● 2X =从轴到负载或驱动力的距离
● 小心:超过2:1比例时会发生爬行甚至卡死的现象!

这个原则与负载无关!这不是由于边缘加载。它也不依赖于使用的驱动力!驱动力与轴承的距离越远,所需驱动力越大,磨损也越大。
可能还有其他因素会增加制动效果,但摩擦系数是主要原因。
注意:2:1法则是基于理论静摩擦系数0.25,然而,额外的润滑有助于降低摩擦并延长2:1的比例。
如果您有任何设计或安装方面的疑惑,请与我们的工程师联系。


CSB-LIN®塑料直线轴承查找器V1.0是包含了LIN塑料直线轴承以及LINP精密直线轴承,系统基于CSB实验室测试数据以及轴承材料相结合分析计算,您可以先选择需要的轴承类型,通过输入轴承载荷、速度、轴承数量以及相关位置信息等参数进行模拟计算,系统会根据输入参数校核直线轴承类型符合性,输出轴承负载安全性、负载与驱动力位置合理性、运行速度以及系统所需最小驱动力等数据。

由于系统基于理论数据模拟计算分析可能存在无法完全符合输入参数,数据校核具有一定的局限性;安装校核2:1法则与最小驱动力校核数据中轴承摩擦系数采用0.25计算。CSB建议在设备上需再次做测试验证以符合实际使用要求。

CSB-LIN®塑料直线轴承查找器输出结果仅供设计选型参考,不可作为最终轴承符合性判定依据;如有疑问请与CSB销售工程师联系。

CSB-LMS®直线驱动系统

文件类型 PDF文件
文件大小 1.36MB
出版时间 03-2020
出版序号 CSB/CAT.052
立即下载
