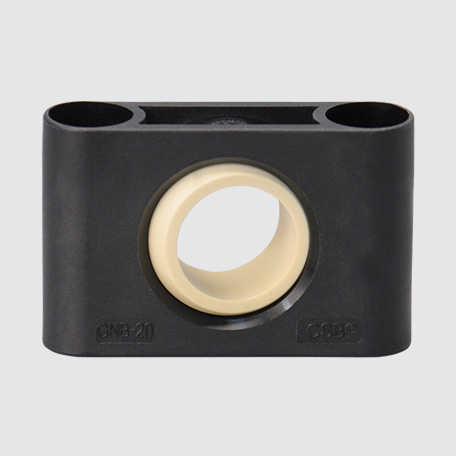

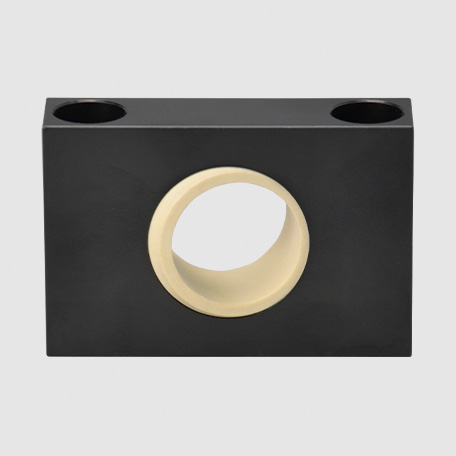

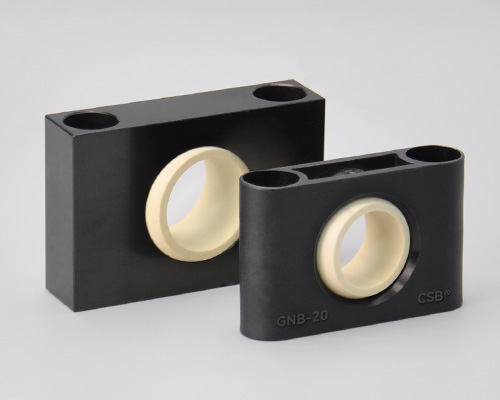

GNB基座关节轴承

产品特性

● 球体采用高耐磨材料EPB15制成;
● 保持器采用硬质氧化镁铝合金制成;
● 干运行、免维护;
● 补偿中心误差;
● 高径向载荷并能承受边缘载荷;
● 重量轻、节约空间、易安装;

标准规格查询

GNB基座关节轴承

产品编码：

基座材料：

d [mm]：

d1-最大公差 [mm]：

d1-最小公差 [mm]：

H [mm]：

H1 [mm]：

A [mm]：

M [mm]：

A1 [mm]：

L [mm]：

C [mm]：

C1 [mm]：

最大调节角度 [°]：

轴-最大公差 [mm]：

轴-最小公差 [mm]：

*订货周期 [wks]：

订购产品

结构图片

▊GNB基座关节轴承承载能力

产品编码	最大静态抗拉强度		最大径向抗压强度		最大轴向抗压		最大扭力	重量
产品编码	短期 [N]	长期 [N]	短期 [N]	长期 [N]	短期 [N]	长期 [N]	[Nm]	[g]
GNB-08	2500	1250	4300	2150	600	300	1.3	9
GNB-10	3400	1700	5300	2650	700	350	2.5	17
GNB-12	4600	2250	6500	3250	750	375	2.5	19
GNB-16	6700	3350	8500	4250	1100	550	4.5	30
GNB-20	8500	4250	11000	5750	1400	700	4.5	52
GNB-25	13500	6750	18500	9250	2300	1150	10.5	85
GNB-30	10000	5000	16500	8250	2500	1250	10.5	140

BAL标准关节球体

BAL标准关节球体

关节调心场合解决方案。极好的耐磨材料EPB15、EPB13等让BAL系列关节轴承球体性能得以充分展现。同样可提供EPB5耐高温和抗腐蚀材料的球体和EPB20水下应用的球体

更多

CSB®GNB基座关节轴承

文件类型 PDF文件

文件大小 467KB

出版时间 09-2021

出版序号 CSB/CAT.062E

立即下载
