● TPE 外护套
● 耐油、耐生物油
● 阻燃
● 抗UV
● 抗水解和微生物
● 低温移动应用
● 不含PVC
● 使用温度:-50/+100℃
编码 | ||
芯线 | ||
外径 | mm | |
|
芯数及截面积 [mm²] | 2×0.25 | |
接地线 | NULL | |
外径 [mm] | 5 | |
铜含量 [kg/km] | 6 | |
重量 [kg/km] | 28 |
最小弯曲半径 [mm],拖链内移动(系数) | 5xd | |
最小弯曲半径 [mm],拖链内移动 | 25 | |
最小弯曲半径 [mm],非拖链内移动(系数) | 4xd | |
最小弯曲半径 [mm],非拖链内移动 | 20 | |
最小弯曲半径 [mm],固定铺设(系数) | 3xd | |
最小弯曲半径 [mm],固定铺设 | 15 | |
温度 [℃],拖链内移动 | -35至+100 | |
温度 [℃],非拖链内移动 | -45至+80 | |
温度 [℃],固定铺设 | -50至+100 | |
最大速度 [m/s],架空 | 10 | |
最大速度[m/s],滑行 | 6 m/s | |
最大加速度[m/s²] | 100 | |
行程距离[m] | 架空应用和行程距离小于400米的滑行应用 | |
扭转[°] | ±90°/m |
导体 | 高抗弯强度的精细裸铜多股线(符合 EN 60228 标准) | |
绝缘材料 | 高机械性能的TPE混合物 | |
芯线结构 | 芯线以短节距绞合在一起 | |
芯线识别 | 颜色代码符合 DIN 47100 | |
单元屏蔽 | NULL | |
单元护套 | NULL | |
中间层 | NULL | |
内护套 | NULL | |
总屏蔽 | NULL | |
外护套 | 低粘性的TPE基混合物,高度耐磨、柔性,符合拖链要求。 | |
护套颜色 | 板岩灰-RAL7015 |
额定电压 | 300/500V | |
测试电压 | 2000V |
抗紫外线 | 高 | |
耐水解 | 高 | |
耐低温 | -50℃ | |
耐油性 | 耐油(符合 IEC60811-404 标准,经SGS检测),耐生物油(符合VDMA24568 标准,经SGS检测) | |
无卤素 | NULL | |
阻燃 | 符合IEC 60332-1-2、VW-1、FT1标准 | |
无硅 | NULL | |
无铅 | 符合(EC) No. 1907/2006 (REACH)标准 | |
EAC | 符合 2015/863/EU (RoHS-II 经SGS检测 Tested by SGS) | |
无尘室 | 经认证No.KG 417/043.CN.02.00249 | |
CE | 符合 ISO 14644-1 | |
UL | 符合 2014/35/EU |

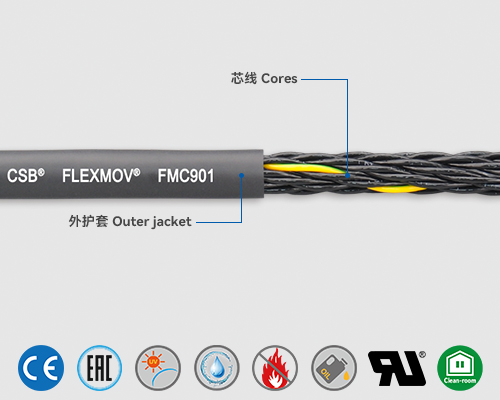

▊FLEXMOV® FMC901柔性控制电缆使用寿命
往返行程 | 500万次 | 750万次 | 1000万次 |
适用温度范围 ℃ | 最小弯曲半径 R min. [系数 x d] | 最小弯曲半径 R min. [系数 x d] | 最小弯曲半径 R min. [系数 x d] |
-35 / -25 | 6.8 | 7.5 | 8.5 |
-25 / +90 | 5 | 6 | 7 |
+90 / +100 | 6.8 | 7.5 | 8.5 |
***根据FLEXMOV®质保承诺
