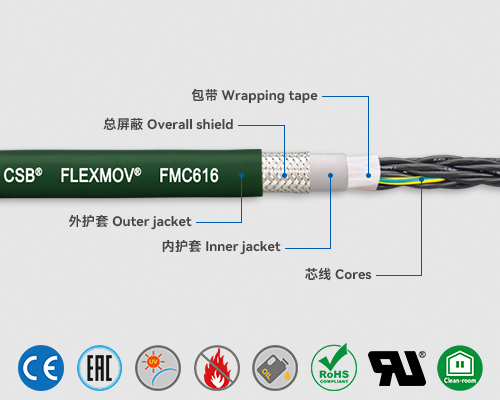

FMC616 控制电缆
一般性能
芯数及截面积 [mm²] (2x0.5)C
接地线 NULL
外径 [mm] 8.5
铜含量 [kg/km] 32.0
重量 [kg/km] 86.0
移动参数
最小弯曲半径 [mm]，拖链内移动（系数） 12.5×d
最小弯曲半径 [mm]，拖链内移动 106.25
最小弯曲半径 [mm]，非拖链内移动（系数） 10×d
最小弯曲半径 [mm]，非拖链内移动 85
最小弯曲半径 [mm]，固定铺设（系数） 7×d
最小弯曲半径 [mm]，固定铺设 59.5
温度 [℃]，拖链内移动 +5 / +70
温度 [℃]，非拖链内移动 -5/+70
温度 [℃]，固定铺设 -15 / +70
最大速度 [m/s]，架空 3
最大速度[m/s]，滑行 2
最大加速度[m/s²] 30
行程距离[m] 小于20m架空应用
扭转[°] NULL
电缆结构
导体 高抗弯强度的精细裸铜多股线 (符合 DIN EN 60228 标准).
绝缘材料 符合总线规格标准
芯线结构 符合总线规格标准
芯线识别 符合总线规格标准
单元屏蔽 NULL
单元护套 NULL
中间层 NULL
内护套 NULL
总屏蔽 NULL
外护套 低粘性的PVC基混合物，符合拖链要求
护套颜色 丁香红（类似RAL 4001）
电气参数
额定电压 50 V（符合 VDE0298-3）
测试电压 500 V（符合EN 50395）
特性和认证
抗紫外线 中等
耐水解 NULL
耐低温 NULL
耐油性 耐油(符合IEC60811-404标准，经SGS检测)，耐生物油（符合VDMA24568标准，经SGS检测）
无卤素 NULL
阻燃 符合IEC 60332-1-2、CEI 20-35、VW-1、FT1标准
无硅 不含腐蚀性的硅
无铅 符合 215/863/EU(RoHS-Ⅱ经SGS检测)
EAC 经认证No.KG 417/043.CN.02.00249
无尘室 符合ISO 14644-1
CE 符合 2014/35/EU
UL NULL

▊FLEXMOV® FMC616柔性控制电缆使用寿命

往返行程500万次750万次1000万次

适用温度范围 ℃

＜10 m≥ 10 m＜10 m≥ 10 m＜10 m≥ 10 m

最小弯曲半径 R min.

[系数 x d]

最小弯曲半径 R min.

[系数 x d]

最小弯曲半径 R min.

[系数 x d]

最小弯曲半径 R min.

[系数 x d]

最小弯曲半径 R min.

[系数 x d]

最小弯曲半径 R min.

[系数 x d]

+5 / +157.5108.5119.512
+15 / +606.87.57.88.58.89.5
+60 / +707.5108.5119.512

***根据FLEXMOV®质保承诺
