● PUR 外护套
● 抗UV
● 带屏蔽
● 使用温度:-50/+80℃
编码 | ||
芯线 | ||
外径 | mm | |
|
芯数及截面积 [mm²] | (2×0.5)C | |
接地线 | NULL | |
外径 [mm] | 6 | |
铜含量 [kg/km] | 18 | |
重量 [kg/km] | 37 |
最小弯曲半径 [mm],拖链内移动(系数) | 12.5xd | |
最小弯曲半径 [mm],拖链内移动 | 75 | |
最小弯曲半径 [mm],非拖链内移动(系数) | 10xd | |
最小弯曲半径 [mm],非拖链内移动 | 60 | |
最小弯曲半径 [mm],固定铺设(系数) | 7xd | |
最小弯曲半径 [mm],固定铺设 | 42 | |
温度 [℃],拖链内移动 | -20至+80 | |
温度 [℃],非拖链内移动 | -40至+80 | |
温度 [℃],固定铺设 | -50至+80°C | |
最大速度 [m/s],架空 | 3 | |
最大速度[m/s],滑行 | NULL | |
最大加速度[m/s²] | 20 | |
行程距离[m] | 小于10米的架空应用 | |
扭转[°] | NULL |
导体 | 高抗弯强度的精细裸铜多股线(符合 EN 60228 标准) | |
绝缘材料 | 高机械性能的PVC混合物 | |
芯线结构 | 芯线以优化的短节距绞合在一起 | |
芯线识别 | 两根黑色芯线带白色数字 | |
单元屏蔽 | NULL | |
单元护套 | NULL | |
中间层 | NULL | |
内护套 | NULL | |
总屏蔽 | 高度抗弯曲的镀锡铜丝编织。 光学覆盖率80%。 | |
外护套 | 低粘性的PUR基混合物,符合拖链要求 | |
护套颜色 | 黑色-RAL9005 |
额定电压 | 300/500V | |
测试电压 | 2000V |
抗紫外线 | 中等 | |
耐水解 | NULL | |
耐低温 | -50℃ | |
耐油性 | 耐油(符合 IEC60811-404 标准,经SGS检测),耐生物油(符合VDMA24568 标准,经SGS检测) | |
无卤素 | NULL | |
阻燃 | NULL | |
无硅 | NULL | |
REACH | 符合(EC) No. 1907/2006 (REACH)标准 | |
无铅 | 符合 2015/863/EU (RoHS-II 经SGS检测 Tested by SGS) | |
EAC | 经认证No.KG 417/043.CN.02.00249 | |
无尘室 | 符合 ISO 14644-1 | |
CE | 符合 2014/35/EU | |
UL | NULL |

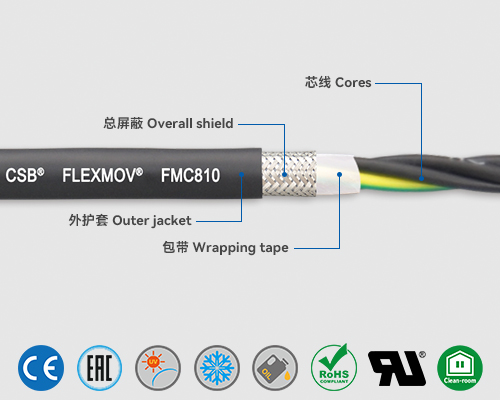

▊FLEXMOV® FMC810柔性控制电缆使用寿命
往返行程 | 100万次 | 300万次 | 500万次 |
适用温度范围 ℃ | 最小弯曲半径 R min. [系数 x d] | 最小弯曲半径 R min. [系数 x d] | 最小弯曲半径 R min. [系数 x d] |
-20 / -10 | 15 | 16 | 17 |
-10 / +70 | 12.5 | 13.5 | 14.5 |
+70 / +80 | 15 | 16 | 17 |
***根据FLEXMOV®质保承诺
