● PVC 外护套
● 用于扭转应用
● 阻燃
● 使用温度:-15/+70℃
编码 | ||
芯线 | ||
外径 | mm | |
|
芯数及截面积 [mm²] | 3×0.25 | |
接地线 | NULL | |
外径 [mm] | 5 | |
铜含量 [kg/km] | 9 | |
重量 [kg/km] | 26 |
最小弯曲半径 [mm],拖链内移动(系数) | 7.5xd | |
最小弯曲半径 [mm],拖链内移动 | 37.5 | |
最小弯曲半径 [mm],非拖链内移动(系数) | 6xd | |
最小弯曲半径 [mm],非拖链内移动 | 30 | |
最小弯曲半径 [mm],固定铺设(系数) | 4xd | |
最小弯曲半径 [mm],固定铺设 | 20 | |
温度 [℃],拖链内移动 | +5至+70 | |
温度 [℃],非拖链内移动 | -5至+70 | |
温度 [℃],固定铺设 | -15至+70 | |
最大速度 [m/s],架空 | 0.03 | |
最大速度[m/s],滑行 | 2 m/s | |
最大加速度[m/s²] | 0.2 | |
行程距离[m] | 架空应用和行程距离小于50米的滑行应用 | |
扭转[°] | ±90°/m |
导体 | 高抗弯强度的精细裸铜多股线(符合 EN 60228 标准) | |
绝缘材料 | 高机械性能的TPE混合物 | |
芯线结构 | 芯线以短节距分层绞合在一起 | |
芯线识别 | 颜色代码符合 DIN 47100 | |
单元屏蔽 | NULL | |
单元护套 | NULL | |
中间层 | NULL | |
内护套 | NULL | |
总屏蔽 | NULL | |
外护套 | 低粘性的PVC基混合材料,符合拖链要求(符合 EN 50363-10-2 标准) | |
护套颜色 | 灰色-RAL7001 |
额定电压 | 300/500V | |
测试电压 | 2000V |
抗紫外线 | NULL | |
耐水解 | NULL | |
耐低温 | NULL | |
耐油性 | NULL | |
无卤素 | NULL | |
阻燃 | 符合IEC 60332-1-2、VW-1、FT1标准 | |
无硅 | NULL | |
REACH | 符合(EC) No. 1907/2006 (REACH)标准 | |
无铅 | 符合 2015/863/EU (RoHS-II 经SGS检测 Tested by SGS) | |
EAC | 经认证No.KG 417/043.CN.02.00249 | |
无尘室 | 符合 ISO 14644-1 | |
CE | 符合 2014/35/EU | |
UL | NULL |

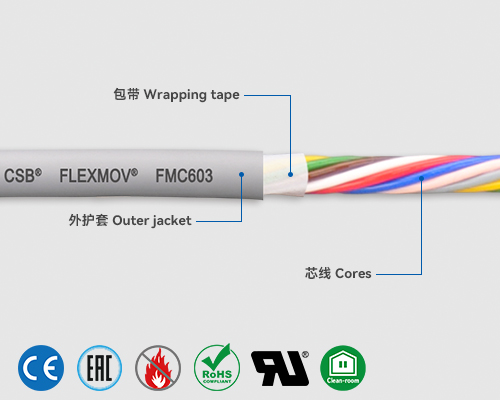

▊FLEXMOV® FMC603柔性控制电缆使用寿命
往返行程 | 500万次 | 750万次 | 1000万次 | |||
适用温度范围 ℃ | <10 m | ≥ 10 m | <10 m | ≥ 10 m | <10 m | ≥ 10 m |
最小弯曲半径 R min. [系数 x d] | 最小弯曲半径 R min. [系数 x d] | 最小弯曲半径 R min. [系数 x d] | 最小弯曲半径 R min. [系数 x d] | 最小弯曲半径 R min. [系数 x d] | 最小弯曲半径 R min. [系数 x d] | |
+5 / +15 | 10 | 12.5 | 11 | 13.5 | 12 | 14.5 |
+15 / +60 | 7.5 | 10 | 8.5 | 11 | 9.5 | 12 |
+60 / +70 | 10 | 12.5 | 11 | 13.5 | 12 | 14.5 |
***根据FLEXMOV®质保承诺
