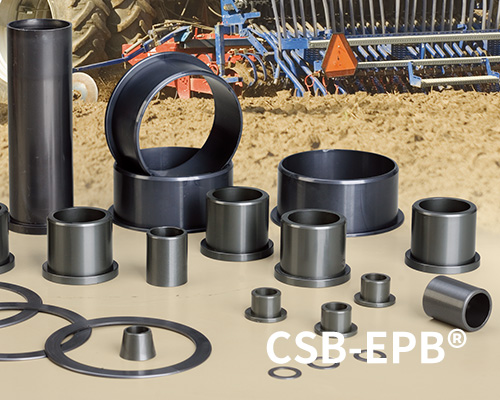

产品特性

● 抗冲击性能出色的自润滑材料。作为一种耐冲击的材料被用于需要吸震和耐磨的场合。
● 连续使用温度：-40℃/+80℃；
● 承受较高的载荷，耐冲压；
● 经济性强；
● 干运行、免维护；
● 承受边缘载荷；

● 适合低速运动；

材料性能	标准	单位	CSB-EPB3M
一般性能
颜色	-	-	深灰
密度	ISO1183	g/cm³	1.14
最大吸湿率，50%RH	ISO62	%	1.4
最大吸水率	ISO62	%	7.6
对钢动摩擦系数	ITS025	µ	0.09-0.30
极限PV值	ITS026	N/mm²×m/s	0.15
机械性能
弯曲模量	ISO178	MPa	2700
弯曲强度	ISO178	MPa	100
最大静载荷	ITS027	MPa	30
最大动载荷	ITS028	MPa	15
邵氏硬度	ISO868	D	79
物理和热性能
连续运行温度	ITS029	℃	+80
短时运行温度	ITS029	℃	+170
最低运行温度	ITS029	℃	-40
导热性	ISO22007	W/m/K	0.24
线性热膨胀系数	ISO11359	K^-1×10^-5	10
阻燃等级	UL94	Class	HB
导电性能
体电阻率	IEC60093	Ω·cm	>10¹²
面电阻率	IEC60093	Ω	>10¹¹

*ITS：CSB内部测试标准 **除非特殊说明测试温度为23℃

标准规格查询

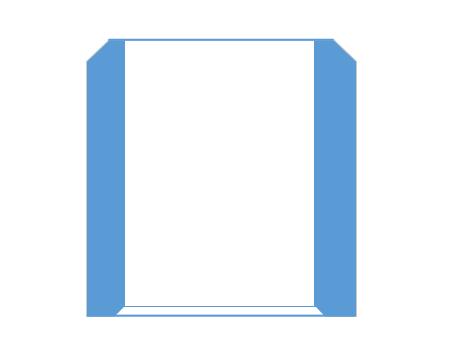

直筒轴承

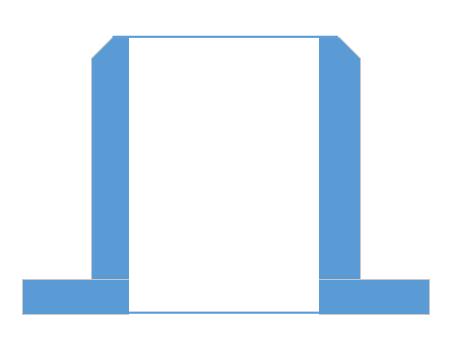

法兰轴承

止推垫片

EPB3M工程塑料轴承

产品编码：

d1 [mm]：

d2 [mm]：

L_h13 [mm]：

d3_d13 [mm]：

T [mm]：

d1-最大公差 [mm]：

d1-最小公差 [mm]：

d2-最大公差 [mm]：

d2-最小公差 [mm]：

T-最大公差 [mm]：

T-最小公差 [mm]：

轴-最大公差 [mm]：

轴-最小公差 [mm]：

孔-最大公差 [mm]：

孔-最小公差 [mm]：

*订货周期 [wsk]：

订购产品

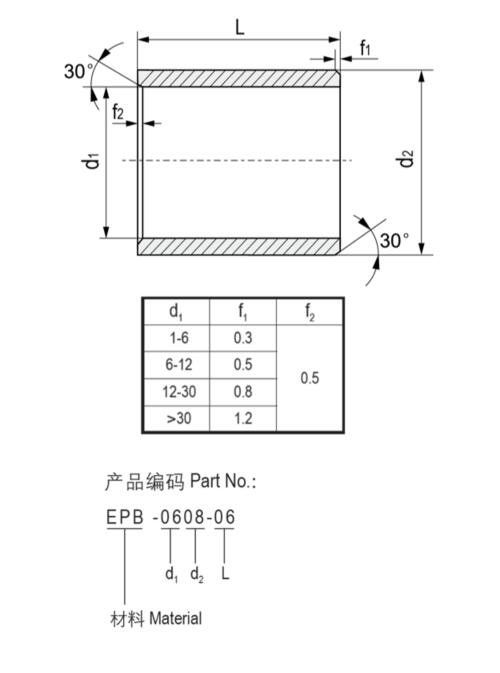

结构图片

▊轴承PV值

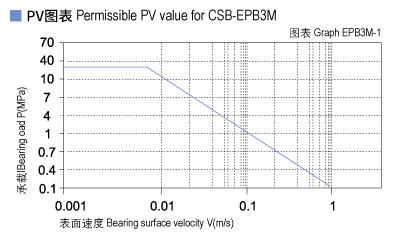

CSB-EPB3M系列轴承最大运行PV值为0.15N/mm² x m/s；由此决定轴承所承受的载荷与速度成反比，详细查阅图表EPB3M-1。

EPB3M_01-Plastic plain bearings PV value.jpg

▊轴承的载荷、速度、温度

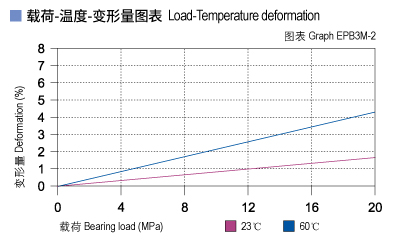

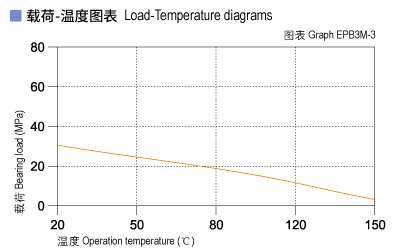

CSB-EPB3M系列轴承可承受最大静载荷为30Mpa，在此载荷下轴承的最大压缩变形量参考图表EPB3M-2，轴承实际工作载荷略小于30Mpa，载荷还受到运行速度以及温度的影响，速度越快 (Vmax：0.8m/s) 会导致摩擦温度上升，而温度上升 (Tmax：80℃) 会导致轴承的承载能力逐渐减弱，载荷随轴承工作温度变化情况参考图表EPB3M-3。

EPB3M_02-Plastic plain bearings load.jpg EPB3M_03-Plastic plain bearings load and tepmerature.jpg

▊轴承的摩擦系数、磨损、轴材料

▊摩擦系数

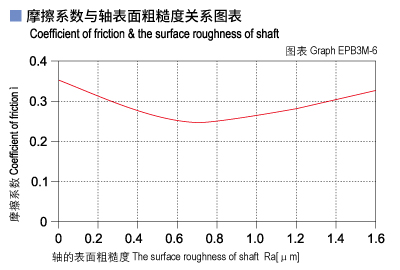

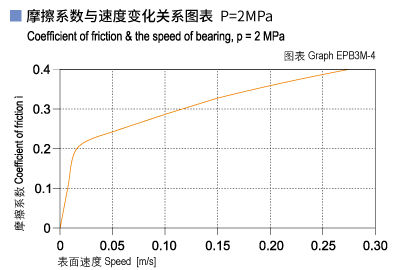

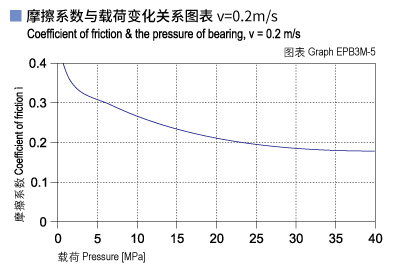

图表EPB3M-4表明CSB-EPB3M轴承的摩擦系数在载荷一定的情况下随着速度的增加而快速升高，这就说明此轴承比较适合用于低速场合；图表EPB3M-5表明CSB-EPB3M轴承在速度一定的情况下摩擦系数随着载荷的增加而逐渐降低。滑动轴承的摩擦系数和磨损受对磨轴表面粗糙度影响比较大，图表EPB3M-6表明CSB-EPB3M轴承在表面粗糙度为Ra=0.6um轴上运行时可以获得最佳运行效果。

CSB-EPB3M	干运行	油脂	油	水
摩擦系数μ	0.09~0.30	0.09	0.04	0.04

EPB3M_04-Plastic plain bearings friction and speed.jpg EPB3M_05-Plastic plain bearings friction and load.jpg EPB3M_06-Plastic plain bearings friction and surface roughness of shaft.jpg

▊磨损与轴材料

图表EPB3M-7表明CSB-EPB3M轴承在不同轴材料上的运行效果表明此轴承在载荷超过2Mpa且做旋转运动时与轴材料的关系相对较小，由此图可以看出在低载荷时CSBEPB3M轴承运行效果较好。当轴承的载荷增加时，轴承的磨损会快速上升；由图表EPB3M-8可以看出在高载荷时CSB-EPB3M比较适合用于硬铬轴上运行。图表EPB3M-7表明CSB-EPB3M轴承在用于旋转运动时的性能要明显优越于摆动运动。

EPB3M_07-Plastic plain bearings wear and shaft materials.jpg EPB3M_08-Plastic plain bearings wear and load.jpg

▊化学抗性

CSB-EPB3M塑料轴承能抵抗弱碱以及各类润滑油的腐蚀。

▊吸水性

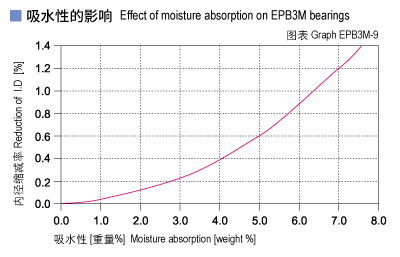

在标准大气压中，CSB-EPB3M塑料轴承的吸水率为1.4%，浸泡水中最大平衡吸水率为7.6%；由于此吸水率的特性，我们必须考虑此轴承的应用环境。

EPB3M_09-Plastic plain bearings moisture absorption.jpg

▊抗UV性能

CSB-EPB3M长久暴露在紫外线下颜色基本不会改变。材料性能基本都不会发生改变。

轴承安装

CSB-EPB3M塑料轴承配合公差

直径 [mm]	压装后公差 D11 [mm]	安装孔径 H7 [mm]	配合轴径 h9 [mm]
>0～3	+0.020～+0.080	0～+0.010	0～-0.025
>3～6	+0.030～+0.105	0～+0.012	0～-0.030
>6～10	+0.040～+0.130	0～+0.015	0～-0.036
>10～18	+0.050～+0.160	0～+0.018	0～-0.043
>18～30	+0.065～+0.195	0～+0.021	0～-0.052
>30～50	+0.080～+0.240	0～+0.025	0～-0.062
>50～80	+0.100～+0.290	0～+0.030	0～-0.074
>80～120	+0.120～+0.340	0～+0.035	0～-0.087
>120～180	+0.145～+0.395	0～+0.040	0～-0.100

▊CSB-EPB®工程塑料轴承查询系统V2.0©是基于CSB®实验室大量的测试数据分析计算，您可以通过输入轴承载荷、速度以及温度等参数进行模拟计算，系统会根据输入参数校核各种材料数据，最终输出材料适配数据。

▊由于系统基于理论数据模拟计算分析可能存在无法完全符合输入参数要求，系统数据校核具有一定的局限性；CSB®建议在设备上需再次做测试验证是否符合实际使用要求。

▊CSB-EPB®工程塑料轴承查询系统输出数据信息仅供设计选型参考，不可作为最终轴承材料符合性判定依据；如有疑问请与CSB®销售工程师联系。

▊DURAPLAS®自润滑半成品查询系统V2.0©是基于CSB®实验室大量的测试数据以及棒板材料特性结合分析计算，您可以通过输入载荷、速度以及温度等参数进行模拟计算，系统会根据输入参数校核各种材料数据，最终输出材料适配数据。

▊由于系统基于理论数据模拟计算分析可能存在无法完全符合输入参数，数据校核具有一定的局限性；CSB®建议在设备上需再次做测试验证符合实际使用要求。

▊DURAPLAS®自润滑半成品查询系统输出数据仅供设计选型参考，不可作为最终材料符合性判定依据；如有疑问请与CSB®销售工程师联系。

CSB-EPB3M工程塑料轴承

文件类型 PDF文件

文件大小 592KB

出版时间 09-2021

出版序号 CSB/CAT.062E

立即下载

550 次

化学介质	EPB3M轴承材料抗性
酒精	完全抵抗
碳氢化合物	完全抵抗
无添加剂油和脂	完全抵抗
燃油	完全抵抗
弱酸	部分抵抗
强酸	无抵抗
弱碱	完全抵抗
强碱	部分抵抗
