产品特性

快速安装的薄壁塑料轴承。采用尺寸适应性较好的EPB3M塑料轴承材料制成。同样可提供耐磨性能更为出色的EPB7材料。
免维护，自润滑；
侧面开槽设计，易于安装；
开槽设计可补偿材料膨胀；
适用于旋转、摇摆运动；
对安装孔精度要求较低。

标准规格查询

PYB薄壁塑料轴承

产品编码：

d1 [mm]：

d1最大公差 [mm]：

d1最小公差 [mm]：

d2 [mm]：

d3 ±0.40[mm]：

b1 -0.40[mm]：

b2 -0.13[mm]：

轴-最大公差 [mm]：

轴-最小公差 [mm]：

孔-最大公差 [mm]：

孔-最小公差 [mm]：

*订货周期 [wks]：

订购产品

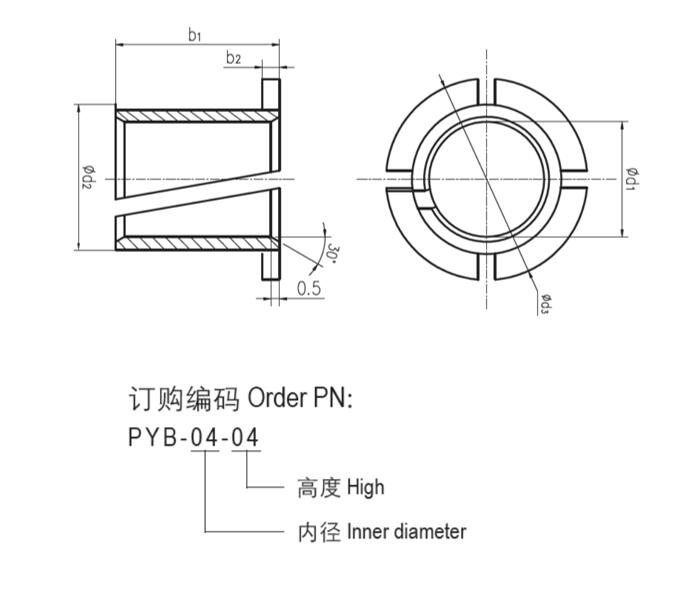

结构图片

▊轴承结构设计

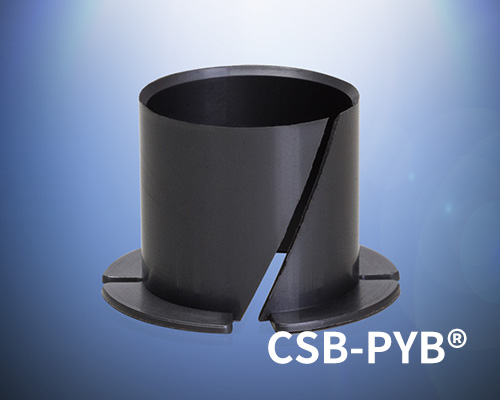

PYB薄壁塑料轴承采用了比标准型塑料轴承更薄的壁厚设计，狭小的安装空间变得可能。斜开口缝的设计使得轴承装配变得简单。

▊轴承材料设计

PYB薄壁塑料轴承同样采用耐磨性较好的EPB3M塑料轴承材料制成，轴承具有良好的自润滑性能，可以完全干运行；当然，由于EPB3M对各种润滑剂具有良好的抗性，所以使用过程中额外的润滑剂也是被允许的。

▊轴承安装设计

薄壁塑料轴承螺旋形的斜槽可以保证它能被很容易地用手直接压入到配合座孔中。这个斜槽也能够补偿圆周方向的膨胀。因此，轴承仍有可能保持较小的间隙。薄壁塑料轴承的推荐使用座孔公差为H7，可用于最大为H13公差场合；薄壁塑料轴承允许在座孔中旋转。

CSB-PYB®塑料薄壁轴承

文件类型 PDF文件

文件大小 497KB

出版时间 09-2021

出版序号 CSB/CAT.062E

立即下载

1572 次

化学介质	PYB塑料薄壁轴承材料抗性
酒精	完全抵抗
碳氢化合物	完全抵抗
无添加剂油和脂	完全抵抗
燃油	完全抵抗
弱酸	部分抵抗
强酸	无抵抗
弱碱	完全抵抗
强碱	部分抵抗

▊ CSB®轴承材料化学抗性查询

请选择需要查询的轴承材料与化学介质...

▊CSB®轴承材料化学抗性数据是CSB化学实验室采用单一化学介质或相似化学品在室温23℃ 下对比检测结果，并未考虑其它温度以及化学介质混合液对CSB®轴承材料化学抗性的影响；因此，查询结果仅供参考。 CSB®建议用户在化学介质中使用CSB轴承零件之前需要在实际使用条件下进行测试验证轴承的适用性。
