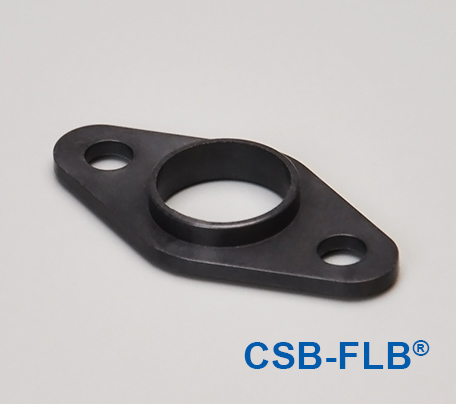

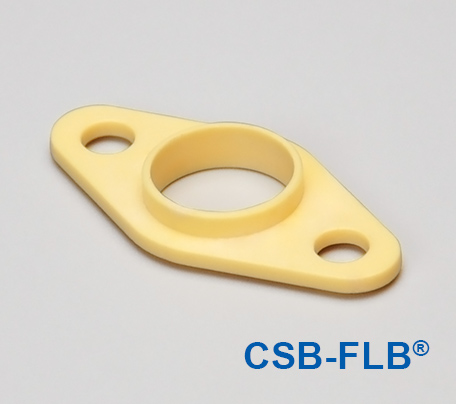

FLB塑料法兰轴承 - CSB®浙江长盛塑料轴承技术有限公司

产品特性

因用于PCB塑料卡箍轴承无法被定位的场合。对配合孔的精度要求较低。螺栓固定无滑落风险。
免维护，自润滑；
螺丝固定安全可靠；
适用于旋转、摇摆、直线运动；
对安装孔精度无要求。

标准规格查询

材料：CSB-EPB3

材料：CSB-EPB13

材料：CSB-EPB5

FLB塑料法兰轴承

产品编码：

d1 [mm]：

d1-最大公差 [mm]：

d1-最小公差 [mm]：

d2 [mm]：

d3 [mm]：

d4 [mm]：

d5 [mm]：

d6 [mm]：

d7 ±0.2 [mm]：

b1 [mm]：

b2 [mm]：

b3 [mm]：

R [mm]：

轴-最大公差 [mm]：

轴-最小公差 [mm]：

孔-最大公差 [mm]：

孔-最小公差 [mm]：

*订货周期 [wks]：

订购产品

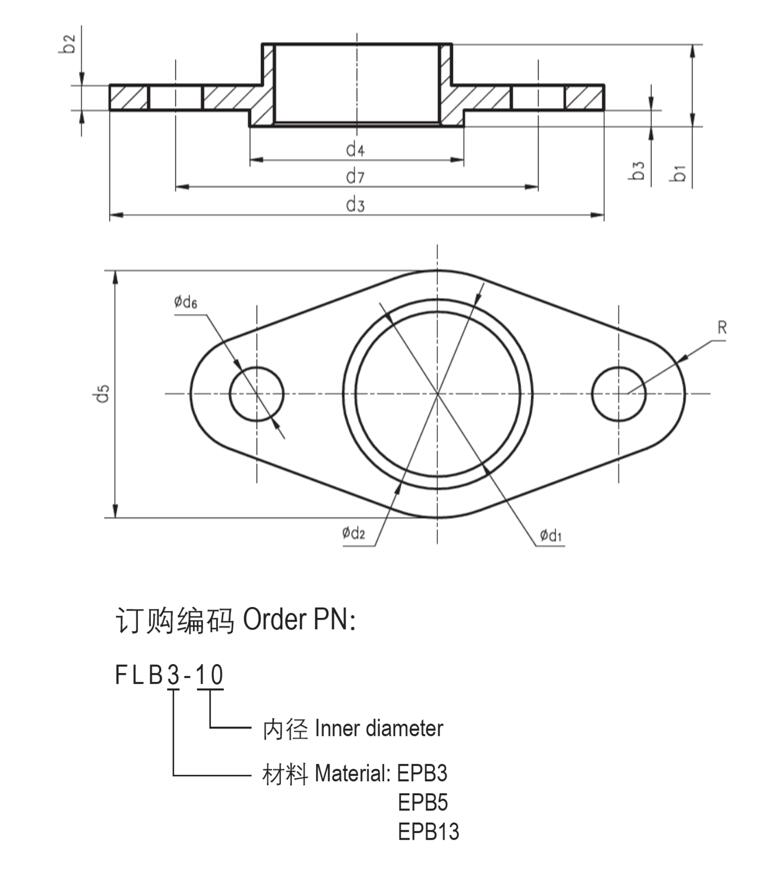

结构图片

▊轴承结构设计

FLB法兰轴承内外设计为无需外径压配合既符合轴承配合使用尺寸，故对配合座孔精度无特殊要求；采用螺丝固定轴承，使得轴承在座孔无法确保加工精度时更安全可靠地长久运行。

▊轴承材料设计

FLB法兰轴承采用坚固耐用的EPB3作为标准塑料轴承材料，轴承具较好的自润滑性能和长期的耐磨性能；可以完全干运行；同时CSB可提供低摩擦系数材料EPB13、耐高温达250℃的材料EPB5以及符合FDA食品安全等级材料EPB5A制成法兰轴承。

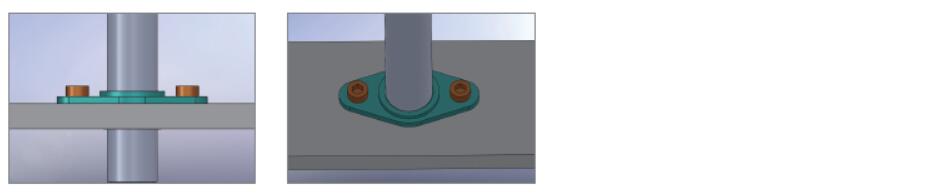

▊FLB塑料法兰轴承安装设计

法兰轴承设计采用螺丝固定使得轴承在长期运动中更为安全可靠。虽然我们设计对轴承配合座孔精度无要求，但如需要获得出色的使用性能CSB推荐配合座孔为H7公差。

FLB塑料法兰轴承安装

CSB-FLB®塑料法兰轴承

文件类型 PDF文件

文件大小 504KB

出版时间 09-2021

出版序号 CSB/CAT.062E

立即下载

1171 次

化学介质	FLB3轴承材料抗性
酒精	完全抵抗
碳氢化合物	完全抵抗
无添加剂油和脂	完全抵抗
燃油	完全抵抗
弱酸	部分抵抗
强酸	无抵抗
弱碱	完全抵抗
强碱	部分抵抗

▊ CSB®轴承材料化学抗性查询

请选择需要查询的轴承材料与化学介质...

▊CSB®轴承材料化学抗性数据是CSB化学实验室采用单一化学介质或相似化学品在室温23℃ 下对比检测结果，并未考虑其它温度以及化学介质混合液对CSB®轴承材料化学抗性的影响；因此，查询结果仅供参考。 CSB®建议用户在化学介质中使用CSB轴承零件之前需要在实际使用条件下进行测试验证轴承的适用性。
