产品特性

工程塑料耐磨调整垫片。应用于轴向配合存在不可控间隙的调整。降低运动过程中的振动和噪音。
补偿轴向间隙和加工公差；
吸震和降低噪音；
免维护，自润滑；
耐腐蚀、质量轻。

标准规格查询

材料：CSB-EPB13

材料：CSB-EPB5

材料：CSB-EPB5A

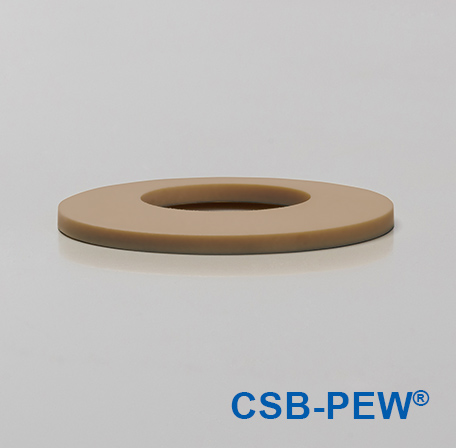

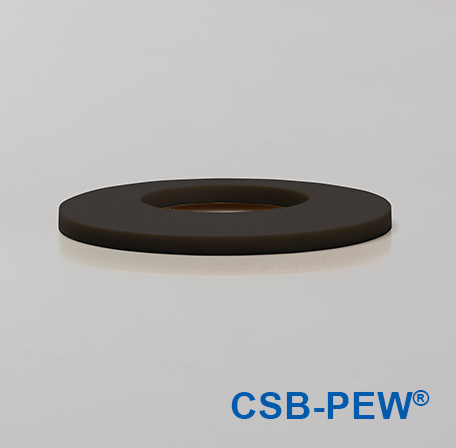

PEW工程塑料板簧

产品编码：

D [mm]：

d [mm]：

t [mm]：

h0 [mm]：

h0.25 [mm]：

F0.25 [N]：

h0.5 [mm]：

F0.5 [N]：

h0.75 [mm]：

F0.75 [N]：

Fmax. [N]：

*订货周期 [wks]：

订购产品

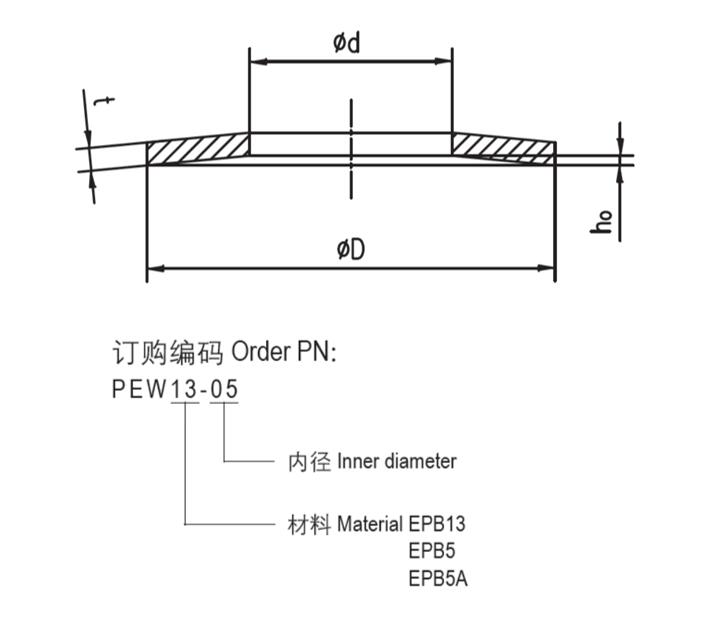

结构图片

▊结构设计

PEW塑料板簧轴向平面被设计成了凹凸面，从而使得原先的平面垫片变成了既有垫片功能由能调整轴向配合间隙和加工误差，使得设备运行过程中更加平稳和安静。

▊材料设计

PEW塑料板簧标准设计采用了塑料轴承耐磨专家材料EPB13，使得塑料板簧在确保弹力的同时具有出色的耐磨性能。当然，CSB也可提供耐温高达250℃度的EPB5以及符合FDA食品安全等级的EPB5A材料制成。

▊PEW塑料板簧安装设计

一般为了调整配合间隙直接采用一片塑料板簧即可达到效果；当需要调整的间隙较大时，可将塑料板簧成组安装，即面对面或背靠背安装，此时整体板簧的弹力和一个板簧的弹力相同，但挠度和塑料成正比增加；如需要增加弹簧的弹力，可将塑料板簧平行叠装成弹簧组。

PEW塑料板簧安装

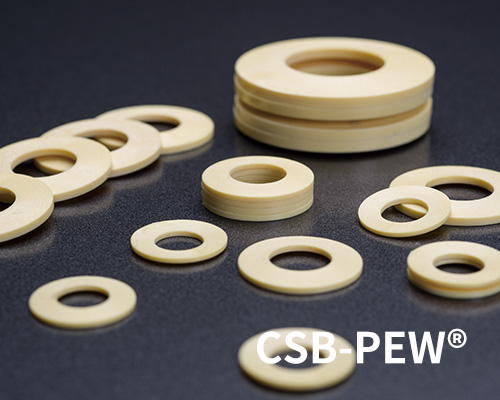

CSB-PEW®塑料板簧

文件类型 PDF文件

文件大小 506KB

出版时间 09-2021

出版序号 CSB/CAT.062E

立即下载

1567 次

化学介质	PEW塑料板簧材料抗性
酒精	完全抵抗
碳氢化合物	完全抵抗
无添加剂油和脂	完全抵抗
燃油	完全抵抗
弱酸	部分抵抗
强酸	无抵抗
弱碱	完全抵抗
强碱	部分抵抗

▊ CSB®轴承材料化学抗性查询

请选择需要查询的轴承材料与化学介质...

▊CSB®轴承材料化学抗性数据是CSB化学实验室采用单一化学介质或相似化学品在室温23℃ 下对比检测结果，并未考虑其它温度以及化学介质混合液对CSB®轴承材料化学抗性的影响；因此，查询结果仅供参考。 CSB®建议用户在化学介质中使用CSB轴承零件之前需要在实际使用条件下进行测试验证轴承的适用性。
