EPB3工程塑料轴承

产品特性

● 中高载荷下的应用能手。作为纤维增强和润滑的结合材料,可在130度下广泛被应用。
● 连续使用温度:-40℃~130℃;
● 适合中高载荷,通用性好;
● 适合干运行、免维护;
● 适用于不同轴材料;
● 用于旋转、摆动运动;
● 抗灰尘能力强。


材料性能

标准

单位

CSB-EPB3

一般性能

颜色

-

-

深灰

密度

ISO1183

g/cm3

1.46

最大吸湿率,50%RH

ISO62

%

0.7

最大吸水率

ISO62

%

4.0

对钢动摩擦系数

ITS025

µ

0.08-0.18

极限PV值

ITS026

N/mm2×m/s

0.45

机械性能

弯曲模量

ISO178

MPa

8500

弯曲强度

ISO178

MPa

210

最大静载荷

ITS027

MPa

80

最大动载荷

ITS028

MPa

43

邵氏硬度

ISO868

D

81

物理和热性能

连续运行温度

ITS029

+130

短时运行温度

ITS029

+220

最低运行温度

ITS029

-40

导热性

ISO22007

W/m/K

0.24

线性热膨胀系数

ISO11359

K-1×10-5

9

阻燃等级

UL94

Class

HB

导电性能

体电阻率

IEC60093

Ω·cm

>1013

面电阻率

IEC60093

Ω

>1011

*ITS:CSB内部测试标准  **除非特殊说明测试温度为23℃

EPB3工程塑料轴承

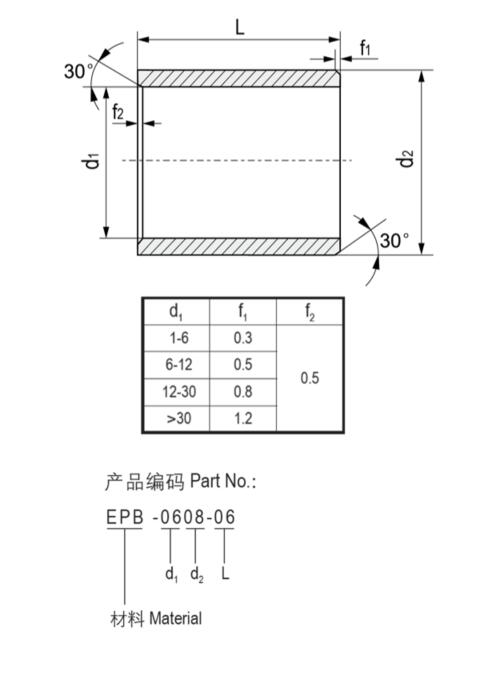

结构图片

轴承PV值

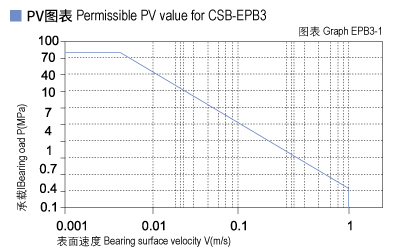

CSB-EPB3塑料轴承最大运行PV值为0.45N/mm2 x m/s;由此决定轴承所承受的载荷与速度成反比,详细查阅图表EPB3-1。

EPB3_01-Plastic plain bearings PV value.jpg

轴承的载荷、速度、温度

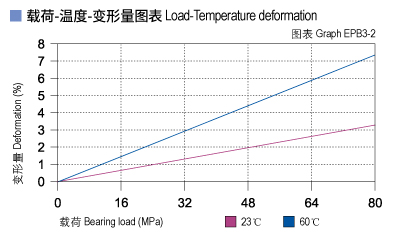

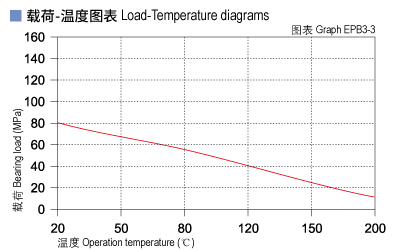

CSB-EPB3塑料轴承可承受最大静载荷为80Mpa,在此载荷下轴承的最大压缩变形量参考图表EPB3-2,轴承实际工作载荷略小于80Mpa,载荷还受到运行速度以及温度的影响,速度越快 (Vmax:1.0m/s) 会导致摩擦温度上升,而温度上升 (Tmax:130℃) 会导致轴承的承载能力逐渐减弱,载荷随轴承工作温度变化情况参考图表EPB3-3。

EPB3_02-Plastic plain bearings load.jpgEPB3_03-Plastic plain bearings load and tepmerature.jpg

轴承的摩擦系数、磨损、轴材料

摩擦系数

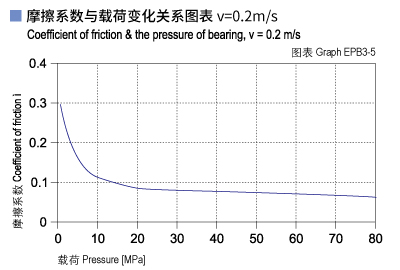

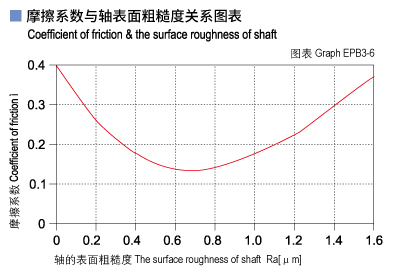

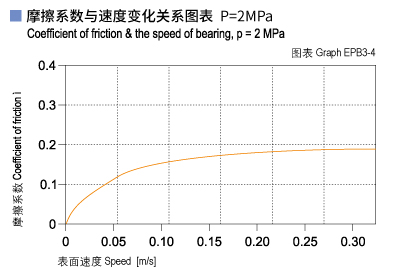

滑动轴承的摩擦系数与轴承的载荷、运行速度以及轴材料表面粗糙度都息息相关;CSB-EPB3塑料轴承的摩擦系数随着载荷的增加而降低(图表EPB3-5),随着运行速度的增加而升高(图表EPB3-4);这就表明EPB3塑料轴承适合用于高载低速的应用场合;而轴表面粗糙度越光滑或者越粗糙都会导致轴承的摩擦系数增加,CSB-EPB3推荐的表面粗糙度是在Ra0.5~Ra0.8(图表EPB3-6);


CSB-EPB3
干运行
油脂


摩擦系数μ
0.08~0.18
0.09
0.04
0.04



EPB3_04-Plastic plain bearings friction and speed.jpgEPB3_05-Plastic plain bearings friction and load.jpgEPB3_06-Plastic plain bearings friction and surface roughness of shaft.jpg

磨损与轴材料

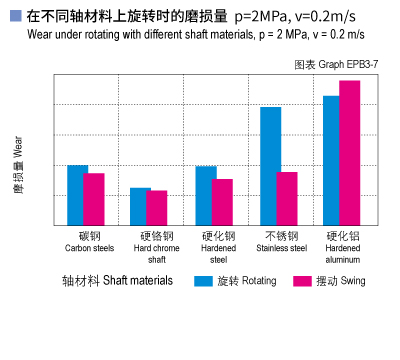

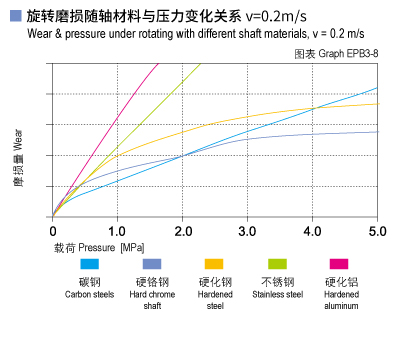

通过轴承在不同轴上的测试表明CSB-EPB3低载时在碳钢轴和硬铬轴运行性能最好(见图表EPB3-7和图表EPB3-8);当然,随着轴承承受载荷的增加,对轴硬度要求也越高;较软的轴容易先产生磨损,导致轴承磨损也随之加大。当轴承的载荷超过2Mpa时,轴承的磨损会随着轴硬度的增加而随之减少。CSB-EPB3在摆动运动下的效果要好于旋转运动,在同等的工况条件下摆动运动下的磨损要小于旋转运动,特别是在高载荷下这种趋势就越明显。

EPB3_07-Plastic plain bearings wear and shaft materials.jpgEPB3_08-Plastic plain bearings wear and load.jpg

化学抗性

CSB-EPB3塑料轴承能抵抗弱碱以及各类润滑油的腐蚀。

吸水性

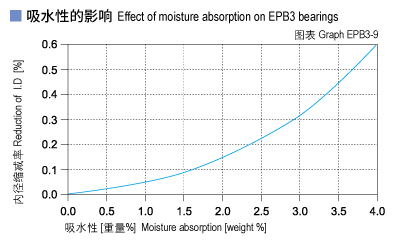

在标准大气压中,CSB-EPB3塑料轴承的吸水率为0.7%,浸泡水中最大平衡吸水率为4.0%;由于此吸水率的特性,我们必须考虑此轴承的应用环境。

EPB3_09-Plastic plain bearings moisture absorption.jpg

抗UV性能

CSB-EPB3长久暴露在紫外线下颜色基本不会改变。材料性能基本都不会发生改变


轴承安装

CSB-EPB3系列轴承配合公差

直径 [mm]
压装后公差 E10 [mm]
安装孔径 H7 [mm]
配合轴径 h9 [mm]
>0~3
+0.014~+0.054
0~+0.010
0~-0.025
>3~6
+0.020~+0.068
0~+0.012
0~-0.030
>6~10
+0.025~+0.083
0~+0.015
0~-0.036
>10~18
+0.032~+0.102
0~+0.018
0~-0.043
>18~30
+0.040~+0.124
0~+0.021
0~-0.052
>30~50
+0.050~+0.150
0~+0.025
0~-0.062
>50~80
+0.060~+0.180
0~+0.030
0~-0.074
>80~120
+0.072~+0.212
0~+0.035
0~-0.087
>120~180
+0.085~+0.245
0~+0.040
0~-0.100


CSB-EPB3工程塑料轴承

文件类型 PDF文件
文件大小 588KB
出版时间 09-2021
出版序号 CSB/CAT.062E
立即下载

674 次

CSB-EPB®工程塑料轴承查询系统V2.0©是基于CSB®实验室大量的测试数据分析计算,您可以通过输入轴承载荷、速度以及温度等参数进行模拟计算,系统会根据输入参数校核各种材料数据,最终输出材料适配数据。

由于系统基于理论数据模拟计算分析可能存在无法完全符合输入参数要求,系统数据校核具有一定的局限性;CSB®建议在设备上需再次做测试验证是否符合实际使用要求。

CSB-EPB®工程塑料轴承查询系统输出数据信息仅供设计选型参考,不可作为最终轴承材料符合性判定依据;如有疑问请与CSB®销售工程师联系。

DURAPLAS®自润滑半成品查询系统V2.0©是基于CSB®实验室大量的测试数据以及棒板材料特性结合分析计算,您可以通过输入载荷、速度以及温度等参数进行模拟计算,系统会根据输入参数校核各种材料数据,最终输出材料适配数据。

由于系统基于理论数据模拟计算分析可能存在无法完全符合输入参数,数据校核具有一定的局限性;CSB®建议在设备上需再次做测试验证符合实际使用要求。

DURAPLAS®自润滑半成品查询系统输出数据仅供设计选型参考,不可作为最终材料符合性判定依据;如有疑问请与CSB®销售工程师联系。

化学介质EPB3轴承材料抗性
酒精完全抵抗
碳氢化合物完全抵抗
无添加剂油和脂完全抵抗
燃油完全抵抗
弱酸部分抵抗
强酸无抵抗
弱碱完全抵抗
强碱部分抵抗
CSB®轴承材料化学抗性查询

请选择需要查询的轴承材料与化学介质...

CSB®轴承材料化学抗性数据是CSB化学实验室采用单一化学介质或相似化学品在室温23℃ 下对比检测结果,并未考虑其它温度以及化学介质混合液对CSB®轴承材料化学抗性的影响;因此,查询结果仅供参考。 CSB®建议用户在化学介质中使用CSB轴承零件之前需要在实际使用条件下进行测试验证轴承的适用性。
