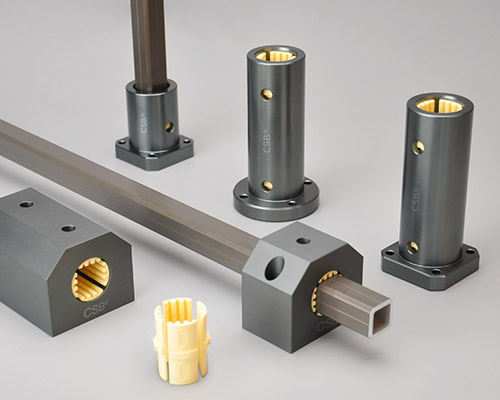

CSB-LIN®Q方轴直线导向系统

产品特性

● CSB-LIN®Q方形直线导向系统确保线性、抗扭转运动，非常适用于架空的应用。由于表面硬质氧化铝合金方轨采用空心设计，中间可穿置并保护电缆。配合LIN-12Q塑料直线轴承实现免维护和灵活的安装。
● 自润滑，高耐磨
● 低噪音、易安装
● 用于抗扭转直线运动
● 适用于污垢或灰尘环境

材料性能	标准	单位	CSB-EPB13
一般性能
颜色	-	-	黄色
密度	ISO1183	g/cm³	1.48
最大吸湿率, 50%RH	ISO62	%	0.3
最大吸水率	ISO62	%	1.3
对钢动摩擦系数	ITS025	µ	0.05-0.15
极限PV值	ITS026	N/mm²×m/s	0.40
机械性能
弯曲模量	ISO178	MPa	2800
弯曲强度	ISO178	MPa	60
最大静载荷	ITS027	MPa	35
最大动载荷	ITS028	MPa	14
邵氏硬度	ISO868	D	74
物理和热性能
连续运行温度	ITS029	℃	+90
短时运行温度	ITS029	℃	+120
最低运行温度	ITS029	℃	-50
导热性	ISO22007	W/m/K	0.25
线性热膨胀系数	ISO11359	K^-1×10^-5	10
阻燃等级	UL94	Class	HB
导电性能
体电阻率	IEC60093	Ω·cm	>10¹³
面电阻率	IEC60093	Ω	>10¹²

*ITS：CSB内部测试标准 **除非特殊说明测试温度为23℃

QAS 直线方轴

● 方型设计传输扭矩
● 表面硬质氧化铝合金
● 适合架空应用
● 结实、轻巧

LIN-12Q 方轴直线滑动膜

● 标准耐磨材料EPB13
● 自润滑，高耐磨
● 低噪音、易安装
● 用于抗扭转直线运动

LIN-12QRF 圆法兰塑料直线轴承

● 封闭式圆法兰设计
● 装配LIN-12Q滑动膜
● 阳极氧化铝合金适配器
● 承受扭矩高达 5 Nm

LIN-12QRT 方法兰塑料直线轴承

● 封闭式方法兰设计
● 装配LIN-12Q滑动膜
● 阳极氧化铝合金适配器
● 承受扭矩高达 5 Nm

LIN-12QRFL 加长型圆法兰直线轴承

● 封闭式圆法兰设计
● 装配2个LIN-12Q滑动膜
● 阳极氧化铝合金适配器
● 承受扭矩高达 5 Nm

LIN-12QRTL 加长型方法兰直线轴承

● 封闭式方法兰设计
● 装配2个LIN-12Q滑动膜
● 阳极氧化铝合金适配器
● 承受扭矩高达 10 Nm

LIN-12QB 塑料直线轴承座

● 封闭式短型枕块设计
● 装配LIN-12Q滑动膜
● 阳极氧化铝合金适配器
● 承受扭矩高达 5 Nm

LIN-12QBL 加长型塑料直线轴承座

● 封闭式短型枕块设计
● 装配2个LIN-12Q滑动膜
● 阳极氧化铝合金适配器
● 承受扭矩高达 5 Nm

QAS-EC01 方轴塑料端盖

● 多阻尼板设计防止盖子脱出
● 由塑料制成，耐腐蚀
● 压配合设计，易安装

▊CSB-LIN®塑料直线轴承安装偏心力

●最大比例为2:1
●1x =同轴轴承分离
●2x =从轴到负载或驱动力的距离

CSB-LIN®直线轴承安装法则

●小心：超过2:1比例时会发生爬行甚至卡死的现象！
这个原则与负载无关！这不是由于边缘加载。它也不依赖于使用的驱动力！驱动力与轴承的距离越远，所需驱动力越大，磨损也越大。
可能还有其他因素会增加制动效果，但摩擦系数是主要原因。

●注意：2:1法则是基于理论静摩擦系数0.25，然而，额外的润滑有助于降低摩擦并延长2:1的比例。

●如果您有任何设计或安装方面的疑惑，请与我们的工程师联系。

文件类型 PDF文件

文件大小 284KB

出版时间 03-2022

出版序号 CSB/CAT.062E

立即下载

952 次

▊ CSB® 聚合物技术解决方案-产品展厅

▊CSB-LIN®塑料直线轴承查询系统V1.0©是包含了LIN塑料直线轴承以及LINP精密直线轴承，系统基于CSB®实验室测试数据以及轴承材料相结合分析计算，您可以先选择需要的轴承类型，通过输入轴承载荷、速度、轴承数量以及相关位置信息等参数进行模拟计算，系统会根据输入参数校核直线轴承类型符合性，输出轴承负载安全性、负载与驱动力位置合理性、运行速度以及系统所需最小驱动力等数据。

▊由于系统基于理论数据模拟计算分析可能存在无法完全符合输入参数，数据校核具有一定的局限性；安装校核2：1法则与最小驱动力校核数据中轴承摩擦系数采用0.25计算。CSB®建议在设备上需再次做测试验证以符合实际使用要求。

▊CSB-LIN®塑料直线轴承查询系统输出结果仅供设计选型参考，不可作为最终轴承符合性判定依据；如有疑问请与CSB®销售工程师联系。
