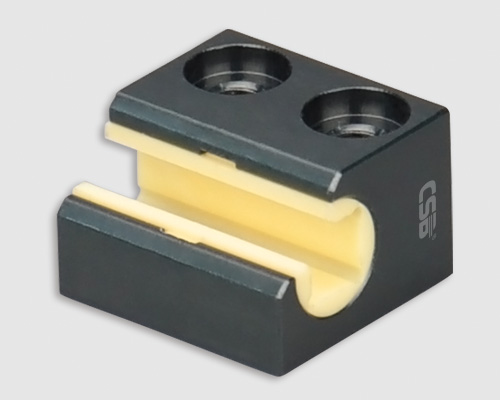

WQU01方型导轨滑块

产品特性

● 安装LIN-11Q方型滑动膜
● 自润滑、免维护
● 用于WQ系列方型导轨
● 抗灰尘、无噪音


WQU01方型导轨滑块

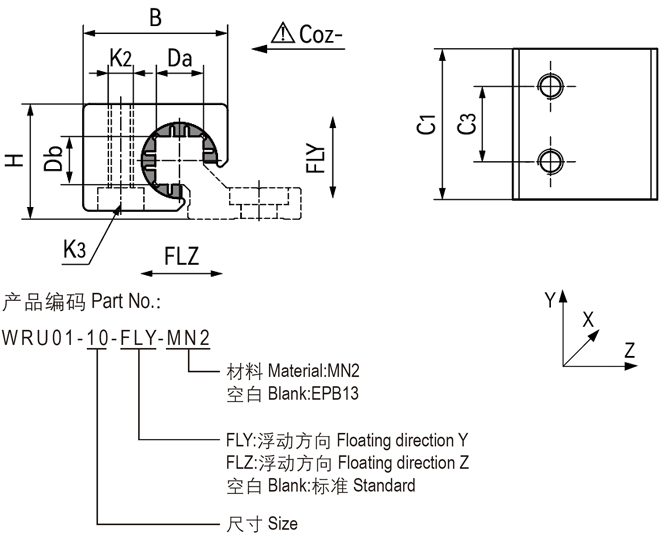

结构图片

WQU01方型导轨滑块承载能力

产品编码

静态载荷 [N]
重量
Coy [N]
Coz+ [N]
Coz- [N]
[g]
WQU01-06
4204201408
WQU01-10
1200120025021
WQU01-16
2100210040051
WQU01-20
32003200500104
WQU01-06-FLY
4204201408
WQU01-10-FLY
1200120025021
WQU01-16-FLY
2100210040051
WQU01-20-FLY
32003200500104
WQU01-06-FLZ
4204201408
WQU01-10-FLZ
1200120025021
WQU01-16-FLZ
2100210040051
WQU01-20-FLZ
32003200500104

WQ直线导轨安装偏心力

●最大比例为2:1
●1x =同轨滑块距离
●2x =从导轨到负载或驱动力的距离

CSB-LIN®直线轴承安装法则

 ●小心:超过2:1比例时会发生爬行甚至卡死的现象!
这个原则与负载无关!这不是由于边缘加载。它也不依赖于使用的驱动力!驱动力与直线滑块的距离越远,所需驱动力越大,磨损也越大。
可能还有其他因素会增加制动效果,但摩擦系数是主要原因。

 ●注意:2:1法则是基于理论静摩擦系数0.25,然而,额外的润滑有助于降低摩擦并延长2:1的比例。

●如果您有任何设计或安装方面的疑惑,请与我们的工程师联系。


WQ01方型单轨
WQ01方型单轨

● 方型铝合金单轨;
● 硬质氧化滑动表面;
● 自由设计安装宽度

更多

CSB-LMS® WQ方型导轨

文件类型 PDF文件
文件大小 196KB
出版时间 10-2022
出版序号 CSB/CAT.062E
立即下载

559 次

CSB-LIN®塑料直线轴承查询系统V1.0©是包含了LIN塑料直线轴承以及LINP精密直线轴承,系统基于CSB®实验室测试数据以及轴承材料相结合分析计算,您可以先选择需要的轴承类型,通过输入轴承载荷、速度、轴承数量以及相关位置信息等参数进行模拟计算,系统会根据输入参数校核直线轴承类型符合性,输出轴承负载安全性、负载与驱动力位置合理性、运行速度以及系统所需最小驱动力等数据。

由于系统基于理论数据模拟计算分析可能存在无法完全符合输入参数,数据校核具有一定的局限性;安装校核2:1法则与最小驱动力校核数据中轴承摩擦系数采用0.25计算。CSB®建议在设备上需再次做测试验证以符合实际使用要求。

CSB-LIN®塑料直线轴承查询系统输出结果仅供设计选型参考,不可作为最终轴承符合性判定依据;如有疑问请与CSB®销售工程师联系。
