产品特性

● 铝合金单圆导轨，硬质氧化表面;
● 配合LIN滑动膜抵抗污物;
● 重量轻和静音;
● 安装简单，免维护;
● 自由设计安装宽度;

标准规格查询

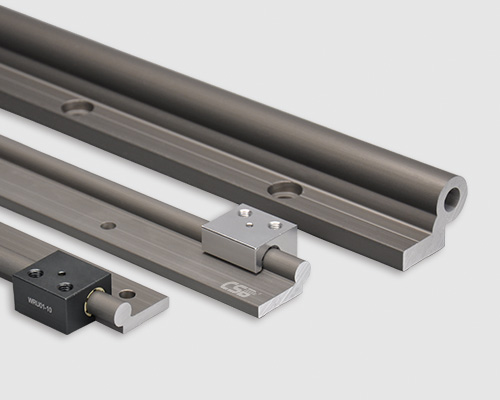

WR01单圆直线导轨

产品编码：

D [mm]：

d1-最大公差 [mm]：

d1-最小公差 [mm]：

di [mm]：

h [mm]：

a [mm]：

h2 [mm]：

C4 [mm]：

C5=C6 min.[mm]：

C5=C6 max.[mm]：

K1 [mm]：

G2 [mm]：

Lmax. [mm]：

*订货周期 [wks]：

订购产品

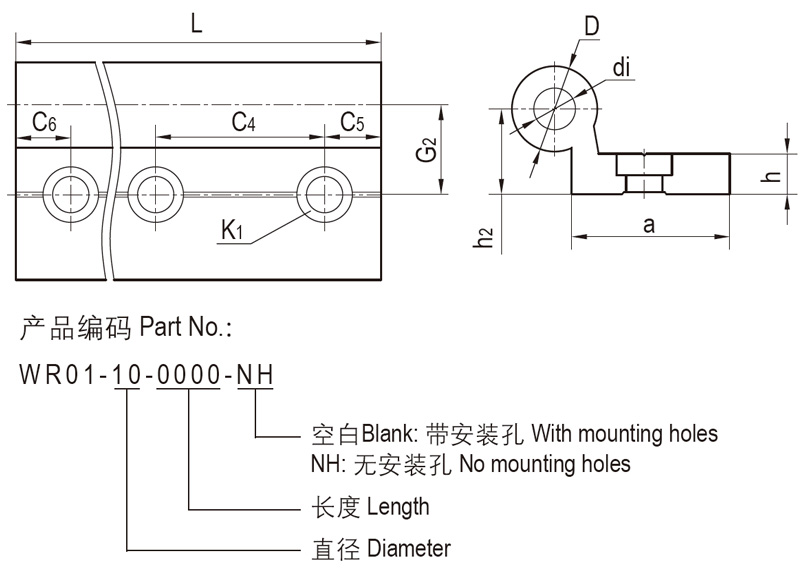

结构图片

▊WR直线导轨安装偏心力

●最大比例为2:1
●1x =同轨滑块距离
●2x =从导轨到负载或驱动力的距离

CSB-LIN®直线轴承安装法则

●小心：超过2:1比例时会发生爬行甚至卡死的现象！
这个原则与负载无关！这不是由于边缘加载。它也不依赖于使用的驱动力！驱动力与直线滑块的距离越远，所需驱动力越大，磨损也越大。
可能还有其他因素会增加制动效果，但摩擦系数是主要原因。

●注意：2:1法则是基于理论静摩擦系数0.25，然而，额外的润滑有助于降低摩擦并延长2:1的比例。

●如果您有任何设计或安装方面的疑惑，请与我们的工程师联系。

WRU01圆导轨滑块

● 标准滑动膜EPB13
● 自润滑、免维护
● 抵抗灰尘
● 重量轻、快速装配

WRU01圆导轨滑块-MN2

● 适用铝轴滑动膜MN2
● 自润滑、免维护
● 抵抗灰尘
● 重量轻、快速装配

WRU01圆导轨滑块-TPB

● 耐磨层材料TEFPLAS® B
● 使用温度±200℃
● 最高连续运行速度1.5m/s
● 重量轻、快速装配

WRU01圆导轨滑块-加长型

● 安装2个标准滑动膜EPB13
● 承载能力是标准型的2倍
● 自润滑、免维护

▊CSB-LIN®塑料直线轴承查询系统V1.0©是包含了LIN塑料直线轴承以及LINP精密直线轴承，系统基于CSB®实验室测试数据以及轴承材料相结合分析计算，您可以先选择需要的轴承类型，通过输入轴承载荷、速度、轴承数量以及相关位置信息等参数进行模拟计算，系统会根据输入参数校核直线轴承类型符合性，输出轴承负载安全性、负载与驱动力位置合理性、运行速度以及系统所需最小驱动力等数据。

▊由于系统基于理论数据模拟计算分析可能存在无法完全符合输入参数，数据校核具有一定的局限性；安装校核2：1法则与最小驱动力校核数据中轴承摩擦系数采用0.25计算。CSB®建议在设备上需再次做测试验证以符合实际使用要求。

▊CSB-LIN®塑料直线轴承查询系统输出结果仅供设计选型参考，不可作为最终轴承符合性判定依据；如有疑问请与CSB®销售工程师联系。
