产品特性

● 标准滑动膜EPB13，-50/+90℃
可选FDA等级与高耐磨材料EPB23，-100/+180℃
● 自润滑、免维护
● 重量轻、快速装配
● 用于HR直线导轨
● 抵抗灰尘
● 无噪音运行

标准规格查询

标准材料:EPB13

FDA等级材料:EPB23

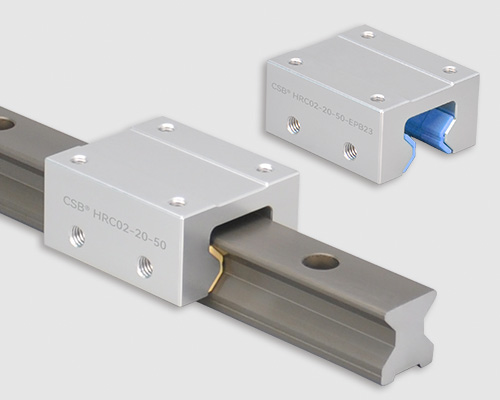

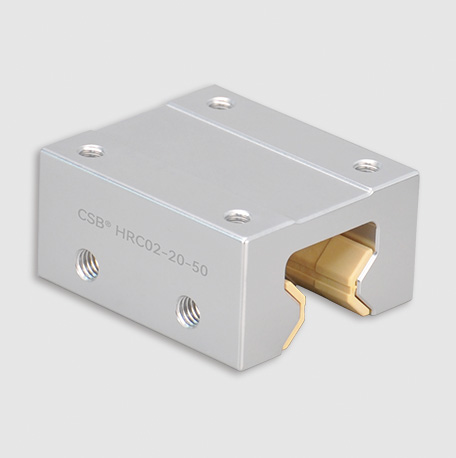

HRC02导轨滑块

产品编码：

H [mm]：

H1 [mm]：

N [mm]：

B [mm]：

W [mm]：

L [mm]：

C [mm]：

K [mm]：

*订货周期 [wks]：

订购产品

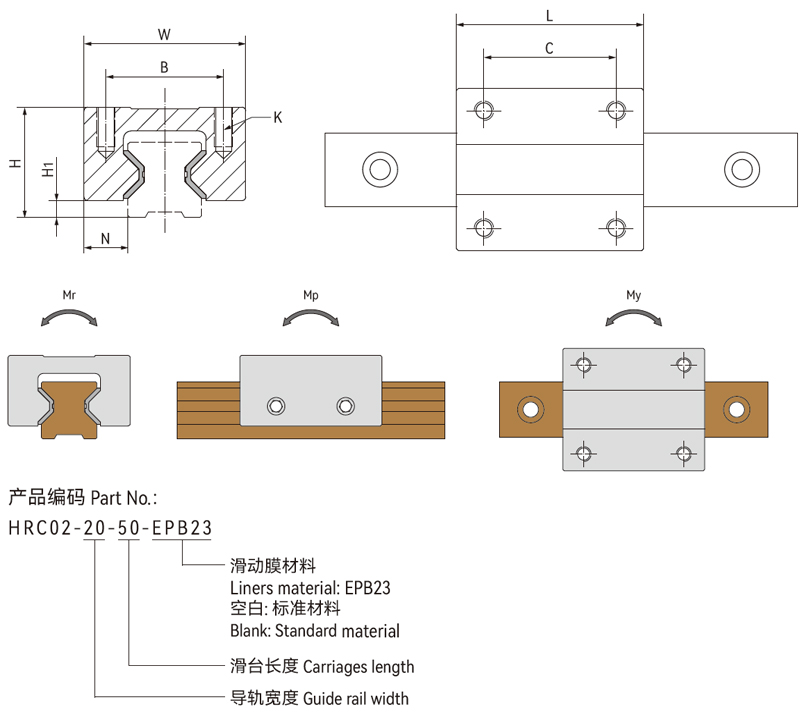

结构图片

▊HRC02导轨滑块承载能力

产品编码	最大静载载荷 Coy+=Coy-=Coz+=Coz-	最大静力矩 [N·M]			重量
产品编码	[N]	Mr	Mp	My	[g]
HRC02-20-50	9200	70	110	110	100
HRC02-20-65	9200	70	180	180	136
HRC02-20-50-EPB23	15000	120	190	190	100
HRC02-20-65-EPB23	15000	120	310	310	136

▊HRC02直线导轨滑台安装偏心力

●最大比例为2:1
●1x =同轴轴承分离
●2x =从轴到负载或驱动力的距离

CSB-LIN®直线轴承安装法则

●小心：超过2:1比例时会发生爬行甚至卡死的现象！
这个原则与负载无关！这不是由于边缘加载。它也不依赖于使用的驱动力！驱动力与轴承的距离越远，所需驱动力越大，磨损也越大。
可能还有其他因素会增加制动效果，但摩擦系数是主要原因。

●注意：2:1法则是基于理论静摩擦系数0.25，然而，额外的润滑有助于降低摩擦并延长2:1的比例。

●如果您有任何设计或安装方面的疑惑，请与我们的工程师联系。

HR01直线导轨

● 很小的导轨安装宽度15-23mm;
● 安装尺寸与标准滚珠导轨保持一致;
● 表面经过硬质氧化铝合金;
● 可拼接实现超长导轨设计;

暂无PDF
