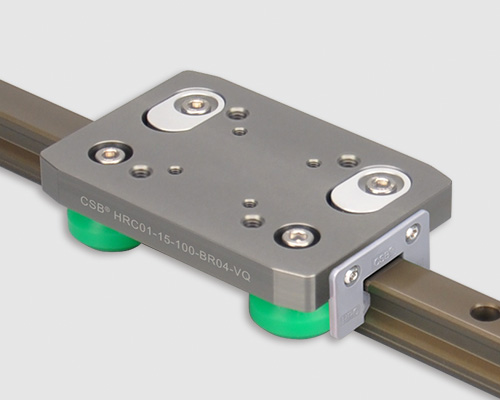

HRC01滚轮滑台-VQ低噪音

产品特性

● 低噪音滑台,带间隙补偿调节功能
● 非常适合高速应用,最高速度10m/s
● 顺畅运动,驱动力约为滑动滑台的10%
● 滚轮滑台带除尘与防撞缓冲片设计
● 安装螺纹孔与标准滚珠滑块保持一致
● 自润滑、免维护,抗灰尘、无噪音
● 最高长期使用温度:70℃


HRC01滚轮滑台-VQ低噪音

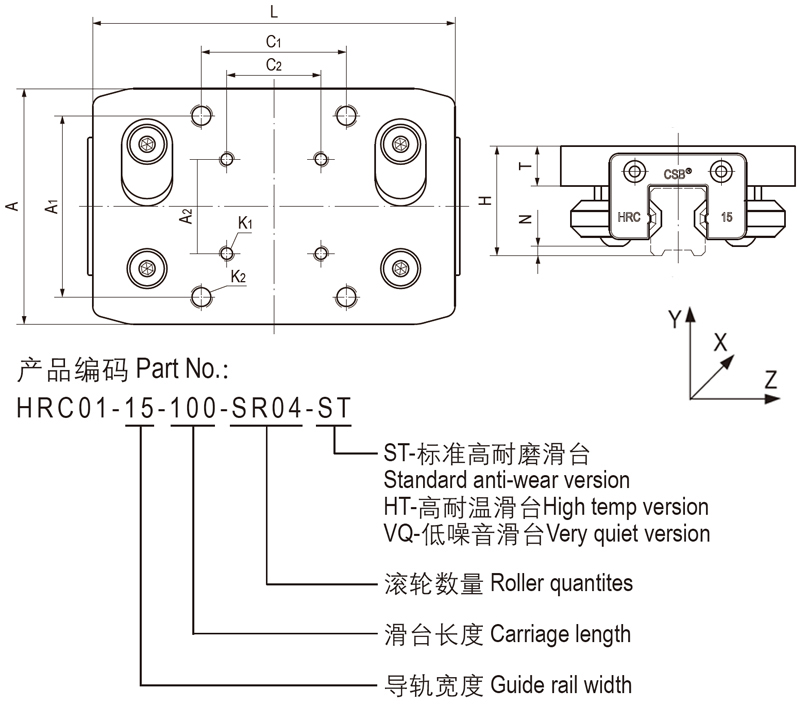

结构图片

HRC01滚动滑台承载能力

产品编码

最大静态载荷
重量
Coy- [N]
Coz- [N]
[kg]
HRC01-15-100-BR04-VQ
58523400.25
HRC01-20-110-BR04-VQ
82032800.29
HRC01-25-120-BR04-VQ
92537000.40

HR直线导轨安装偏心力

HR直线导轨为滚动摩擦设计不受滑动导轨2:1法则限制,但需要注意偏心力导致的滚轮受力随杠杆效应成倍增加。

HR01直线导轨
HR01直线导轨

● 很小的导轨安装宽度15-23mm;
● 安装尺寸与标准滚珠导轨保持一致;
● 表面经过硬质氧化铝合金;
● 可拼接实现超长导轨设计;

更多

CSB-LMS® HR直线导轨

文件类型 PDF文件
文件大小 161KB
出版时间 06-2022
出版序号 CSB/CAT.062E
立即下载

938 次
