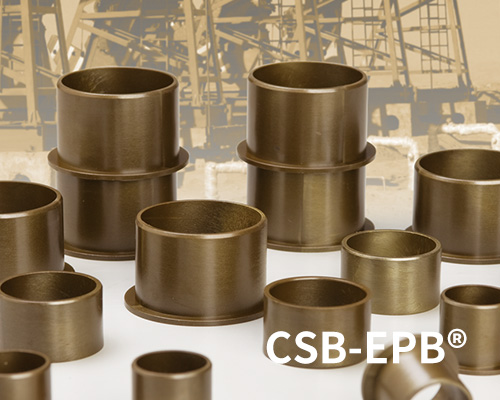

EPB5Z工程塑料轴承

产品特性

● 高载荷和低摩擦系数出色的材料。可承受边缘载荷。软轴或硬轴配合使用同样耐磨。

● 连续使用温度:-100℃~250℃;

● 适合高载荷运动;

● 允许较高的运行速度;

● 允许边界压力;

● 摆动运行性能尤为出色。


材料性能

标准

单位

CSB-EPB5Z

一般性能

颜色

-

-

棕色

密度

ISO1183

g/cm3

1.40

最大吸湿率,50%RH

ISO62

%

0.3

最大吸水率

ISO62

%

1.1

对钢动摩擦系数

ITS025

µ

0.05-0.15

极限PV值

ITS026

N/mm2×m/s

1.00

机械性能

弯曲模量

ISO178

MPa

4200

弯曲强度

ISO178

MPa

150

最大静载荷

ITS027

MPa

100

最大动载荷

ITS028

MPa

51

邵氏硬度

ISO868

D

80

物理和热性能

连续运行温度

ITS029

+250

短时运行温度

ITS029

+310

最低运行温度

ITS029

-100

导热性

ISO22007

W/m/K

0.55

线性热膨胀系数

ISO11359

K-1×10-5

5

阻燃等级

UL94

Class

V0

导电性能

体电阻率

IEC60093

Ω·cm

>1011

面电阻率

IEC60093

Ω

>1011

*ITS:CSB内部测试标准  **除非特殊说明测试温度为23℃

EPB5Z工程塑料轴承

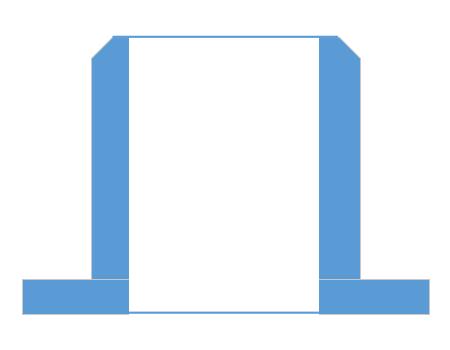

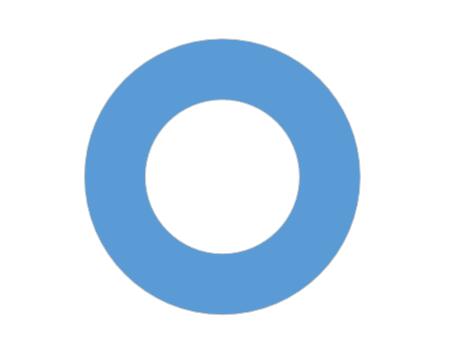

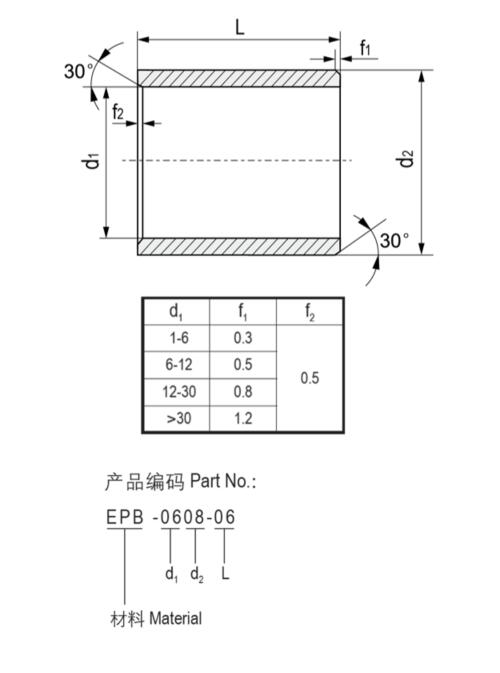

结构图片

轴承PV值

CSB-EPB5Z塑料轴承最大运行PV值为1.0N/mm2 x m/s;由此决定轴承所承受的载荷与速度成反比,详细查阅图表EPB5Z-1。

EPB5Z_01-Plastic plain bearings PV value.jpg

轴承的载荷、速度、温度

CSB-EPB5Z塑料轴承可承受最大静载荷为100Mpa,在此载荷下轴承的最大压缩变形量参考图表EPB5Z-2,轴承实际工作载荷略小于100Mpa,载荷还受到运行速度以及温度的影响,速度越快 (Vmax:1.5m/s) 会导致摩擦温度上升,而温度上升 (Tmax:250℃) 会导致轴承的承载能力逐渐减弱,载荷随轴承工作温度变化情况参考图表EPB5Z-3。

EPB5Z_02-Plastic plain bearings load.jpgEPB5Z_03-Plastic plain bearings load and tepmerature.jpg

轴承的摩擦系数、磨损、轴材料

摩擦系数

图表EPB5Z-4表明CSB-EPB5Z塑料轴承在载荷保持不变的情况下轴承的摩擦系数随着旋转速度的增加而先随之升高,当速度值达到0.2m/s后则又随着速度的增加而降低;图表EPB5Z-5表明CSB-EPB5Z塑料轴承的摩擦系数在旋转速度保持不变的情况下随着载荷的不断上升而逐渐降低。图表EPB5Z-6表明CSB-EPB5Z塑料轴承对磨轴的粗糙度在Ra0.4~0.7um时最适合的。


CSB-EPB5Z
干运行
油脂


摩擦系数μ
0.05~0.15
0.09
0.04
0.04



EPB5Z_04-Plastic plain bearings friction and speed.jpgEPB5Z_05-Plastic plain bearings friction and load.jpgEPB5Z_06-Plastic plain bearings friction and surface roughness of shaft.jpg

磨损与轴材料

图表EPB5Z-7与图表EPB5Z-8表明CSB-EPB5Z塑料轴承在低载下的磨损速率和其它轴承类似,而在中高载荷时此轴承的耐磨性要比其它轴承都要好;同时我们可以看出硬化轴比较适合用于CSB-EPB5Z塑料轴承。图表EPB5Z-7表明CSBEPB5Z塑料轴承在摆动下的磨损要比旋转下的要小,当载荷超过20Mpa时这种现象尤为明显。在旋转运动下我们推荐使用硬化钢轴比较适合,而在摆动运动下我们建议采用不锈钢轴或硬铬钢轴比较理想。

EPB5Z_07-Plastic plain bearings wear and shaft materials.jpgEPB5Z_08-Plastic plain bearings wear and load.jpg

化学抗性

CSB-EPB5Z塑料轴承可以抵抗弱酸、弱碱以及各类润滑油的腐蚀。

吸水性

在标准大气压中,CSB-EPB5Z塑料轴承的吸水率极低0.3%,浸泡水中最大平衡吸水率为1.1%;因此材料不会吸水而发生性能和尺寸变化,适合用于潮湿环境。

EPB5Z_09-Plastic plain bearings moisture absorption.jpg

抗UV性能

CSB-EPB5Z长久暴露在紫外线下材料性能会逐渐下降

轴承安装

CSB-EPB5Z塑料轴承安装配合公差

直径 [mm]
压装后公差 F10 [mm]
安装孔径 H7 [mm]
配合轴径 h9 [mm]
>0~3
+0.006~+0.046
0~+0.010
0~-0.025
>3~6
+0.010~+0.058
0~+0.012
0~-0.030
>6~10
+0.013~+0.071
0~+0.015
0~-0.036
>10~18
+0.016~+0.086
0~+0.018
0~-0.043
>18~30
+0.020~+0.104
0~+0.021
0~-0.052
>30~50
+0.025~+0.125
0~+0.025
0~-0.062
>50~80
+0.030~+0.150
0~+0.030
0~-0.074
>80~120
+0.036~+0.176
0~+0.035
0~-0.087
>120~180
+0.043~+0.203
0~+0.040
0~-0.100


CSB-EPB®工程塑料轴承查询系统V2.0©是基于CSB®实验室大量的测试数据分析计算,您可以通过输入轴承载荷、速度以及温度等参数进行模拟计算,系统会根据输入参数校核各种材料数据,最终输出材料适配数据。

由于系统基于理论数据模拟计算分析可能存在无法完全符合输入参数要求,系统数据校核具有一定的局限性;CSB®建议在设备上需再次做测试验证是否符合实际使用要求。

CSB-EPB®工程塑料轴承查询系统输出数据信息仅供设计选型参考,不可作为最终轴承材料符合性判定依据;如有疑问请与CSB®销售工程师联系。

DURAPLAS®自润滑半成品查询系统V2.0©是基于CSB®实验室大量的测试数据以及棒板材料特性结合分析计算,您可以通过输入载荷、速度以及温度等参数进行模拟计算,系统会根据输入参数校核各种材料数据,最终输出材料适配数据。

由于系统基于理论数据模拟计算分析可能存在无法完全符合输入参数,数据校核具有一定的局限性;CSB®建议在设备上需再次做测试验证符合实际使用要求。

DURAPLAS®自润滑半成品查询系统输出数据仅供设计选型参考,不可作为最终材料符合性判定依据;如有疑问请与CSB®销售工程师联系。

CSB-EPB5Z工程塑料轴承

文件类型 PDF文件
文件大小 590KB
出版时间 09-2021
出版序号 CSB/CAT.062E
立即下载

333 次

化学介质EPB5Z轴承材料抗性
酒精完全抵抗
碳氢化合物完全抵抗
无添加剂油和脂完全抵抗
燃油完全抵抗
弱酸完全抵抗
强酸部分抵抗
弱碱完全抵抗
强碱完全抵抗
CSB®轴承材料化学抗性查询

请选择需要查询的轴承材料与化学介质...

CSB®轴承材料化学抗性数据是CSB化学实验室采用单一化学介质或相似化学品在室温23℃ 下对比检测结果,并未考虑其它温度以及化学介质混合液对CSB®轴承材料化学抗性的影响;因此,查询结果仅供参考。 CSB®建议用户在化学介质中使用CSB轴承零件之前需要在实际使用条件下进行测试验证轴承的适用性。
