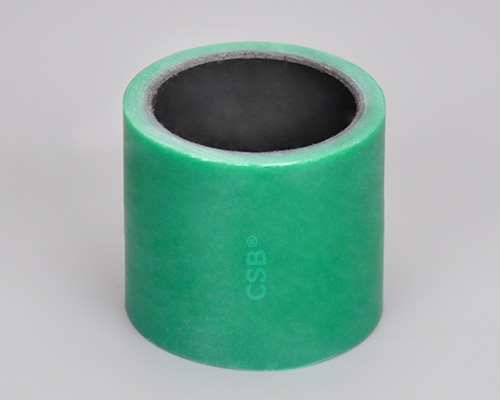

CRW纤维缠绕轴承

产品特性

● 水下润滑缠绕轴承
● 静载荷240MPa,动载荷100MPa
● 工作温度-100/+100℃
● 适用于污水
● 耐化学腐蚀


项目
单位
数据
最大载荷
静载荷
MPa
240
动载荷
MPa
120
最高滑动线速度
m/s
0.40
极限PV值
N/mm2×m/s
1.8
摩擦系数(干)
µ
0.02-0.10
连续工作温度
-100/+100

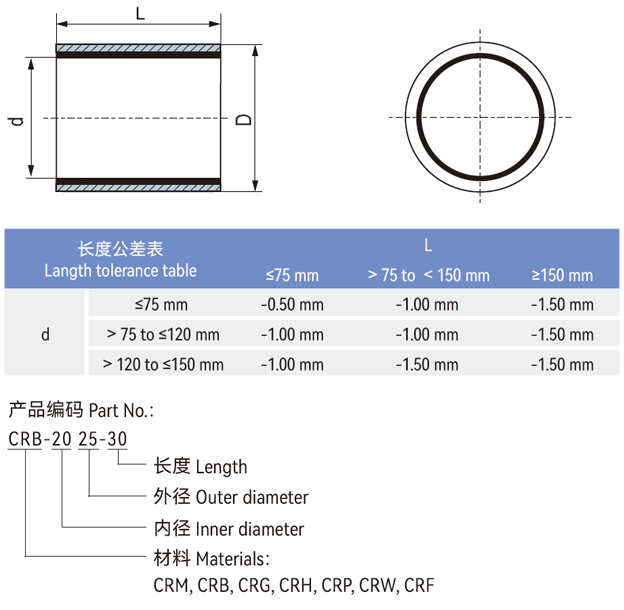

CRW纤维缠绕轴承,公制尺寸
结构图片

轴承材料结构

内衬:以PTFE纤维与高等强度纤维缠绕而成的织物作为滑动层;
衬背:以高强度玻璃纤维增强高温环氧树脂作为承载层。

典型特征

极好的水下耐磨性能
高承载能力
优良的耐污性能
较好的化学抗性
非常低的摩擦系数


CSB-FWB®纤维缠绕轴承安装方式

FWB纤维缠绕轴承安装方式

CSB-FWB®纤维缠绕轴承查找器V2.0是基于CSB实验室测试数据以及轴承材料相结合分析计算,您可以通过输入轴承载荷、速度以及温度等参数进行模拟计算,系统会根据输入参数校核各种材料数据,最终输出材料适配数据。

由于基于理论数据模拟计算分析可能存在无法完全符合输入参数,数据校核具有一定的局限性;CSB建议轴承在设备上需再次做测试验证以完全符合实际使用要求。

CSB-FWB®纤维缠绕轴承查找器输出数据仅供设计选型参考,不可作为最终轴承符合性判定依据;如有疑问请与CSB销售工程师联系。

CSB-FWB®CRW纤维缠绕轴承

文件类型 PDF文件
文件大小 158KB
出版时间 03-2020
出版序号 CSB/CAT.052
立即下载

72 次

典型应用

船舶机械
港口机械
水电闸门
清洗设备


CSB-FWB®纤维缠绕轴承适用于高载荷工况,基于使用场合满足大部分可能接触的化学介质;缠绕轴承基于干摩擦高负荷运动而开发,但即使在油润滑、脂润滑或有水环境都不会对轴承造成损坏;但CSB®建议轴承在完全浸泡水下或者润滑油中使用请考虑CRW缠绕轴承与CRF缠绕轴承。

详细化学介质对缠绕轴承的影响请在右侧查询...

CSB®轴承材料化学抗性查询

请选择需要查询的轴承材料与化学介质...

CSB®轴承材料化学抗性数据是CSB化学实验室采用单一化学介质或相似化学品在室温23℃ 下对比检测结果,并未考虑其它温度以及化学介质混合液对CSB®轴承材料化学抗性的影响;因此,查询结果仅供参考。 CSB®建议用户在化学介质中使用CSB轴承零件之前需要在实际使用条件下进行测试验证轴承的适用性。
