CSB塑料轴承产品05
CSB塑料轴承产品04
CRF纤维缠绕轴承

产品特性

● 静载荷150MPa,动载荷45MPa
● 工作温度-40/+130℃
● 适用流体润滑
● 允许二次加工


一般性能
标准
单位
CRF
密度
ISO1183
g/cm3
1.30
最大吸水率
ISO62
%
0.5
极限PV值ITS026N/mm2×m/s1.2
摩擦系数
ITS025µ
0.08-0.30
连续运行温度
ITS029
+130
短时运行温度ITS029+160
最低运行温度ITS029-40
最高速度
ITS032
m/s
0.13
抗压强度
ITS033
MPa
300
最大静载荷
ITS027
MPa
150
最大动载荷
ITS028
MPa
45
邵氏硬度
ISO868
D
90
线热膨胀系数
ISO11359
10-6×K-1
40
颜色
--
深灰色

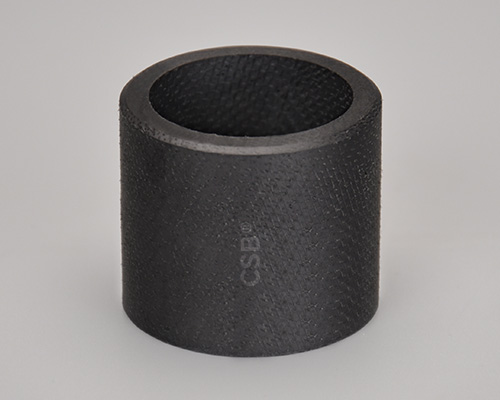

CRF纤维缠绕轴承

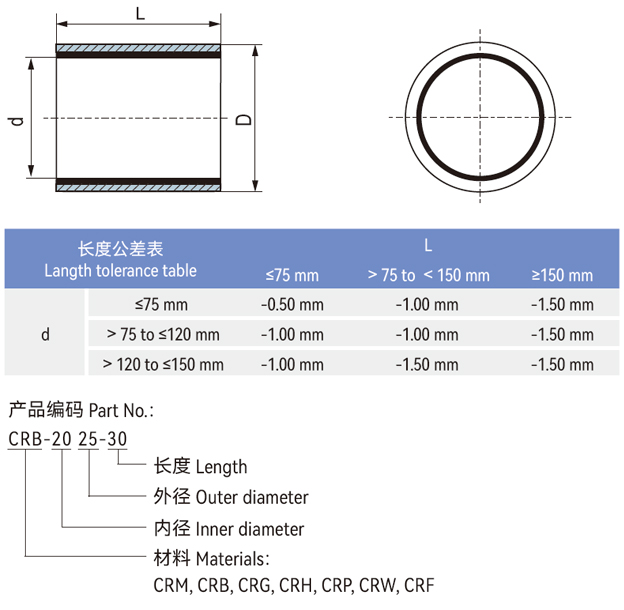

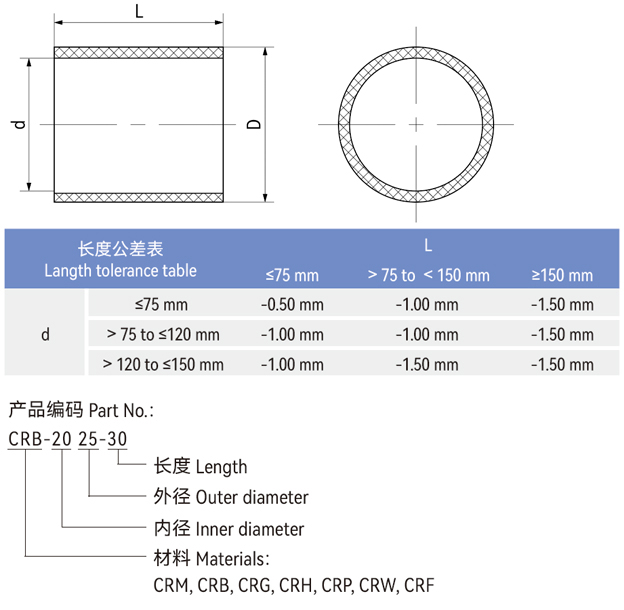

结构图片

轴承材料结构

CRF轴承是采用特种高强树脂和高强度纤维织物浸渍缠绕而成,并填充专用内部耐磨剂。

典型特征

较低的动承载能力
较高的摩擦系数
特别适用于油润滑工况
一般的耐磨性
内外径可机加工
允许加油

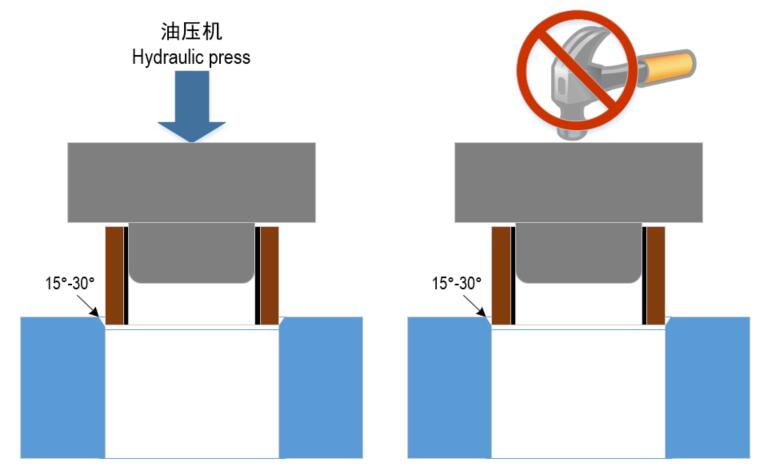

CSB-FWB®纤维缠绕轴承安装方式

FWB纤维缠绕轴承安装方式

CSB-FWB®纤维缠绕轴承查询系统V2.0©是基于CSB®实验室测试数据以及轴承材料相结合分析计算,您可以通过输入轴承载荷、速度以及温度等参数进行模拟计算,系统会根据输入参数校核各种材料数据,最终输出材料适配数据。

由于基于理论数据模拟计算分析可能存在无法完全符合输入参数,数据校核具有一定的局限性;CSB®建议轴承在设备上需再次做测试验证以完全符合实际使用要求。

CSB-FWB®纤维缠绕轴承查询系统输出数据仅供设计选型参考,不可作为最终轴承符合性判定依据;如有疑问请与CSB®销售工程师联系。

CSB-FWB®CRF纤维缠绕轴承

文件类型 PDF文件
文件大小 199KB
出版时间 03-2020
出版序号 CSB/CAT.052
立即下载

693 次

典型应用

水力机械轴套
拉杆轴套
包装机械
气泵轴套
伺服电机

CSB-FWB®纤维缠绕轴承适用于高载荷工况,基于使用场合满足大部分可能接触的化学介质;缠绕轴承基于干摩擦高负荷运动而开发,但即使在油润滑、脂润滑或有水环境都不会对轴承造成损坏;但CSB®建议轴承在完全浸泡水下或者润滑油中使用请考虑CRW缠绕轴承与CRF缠绕轴承。

详细化学介质对缠绕轴承的影响请在右侧查询...

CSB®轴承材料化学抗性查询

请选择需要查询的轴承材料与化学介质...

CSB®轴承材料化学抗性数据是CSB化学实验室采用单一化学介质或相似化学品在室温23℃ 下对比检测结果,并未考虑其它温度以及化学介质混合液对CSB®轴承材料化学抗性的影响;因此,查询结果仅供参考。 CSB®建议用户在化学介质中使用CSB轴承零件之前需要在实际使用条件下进行测试验证轴承的适用性。
