C21.20微型可打开电缆拖链

产品特性

C21.20微型可打开式电缆拖链体积较小，基于两片式设计重量轻特别适用于高速运动；C21.20微型电缆拖链适用于较小安装空间，3种内宽规格可选...
● 长期使用温度：-40/+120℃

● 内高Hi：20 mm
● 内宽Bi：25-50 mm
● 弯曲半径R：28-48 mm
● 节距Pitch：30.5 mm

根据需求提供ESD抗静电荷/防爆版拖链C21E.20

标准规格查询

C21.20微型可打开电缆拖链

产品编码：

内宽 Bi [mm]：

外宽 Ba [mm]：

内高 Hi [mm]：

外高 Ha [mm]：

节距 T [mm]：

弯曲半径 R [mm]：

总高度 H [mm]：

退回极限距离 D [mm]：

弯曲半径余量 K [mm]：

最大架空长度 [m]：

*订货周期 [wks]：

订购产品

结构图片

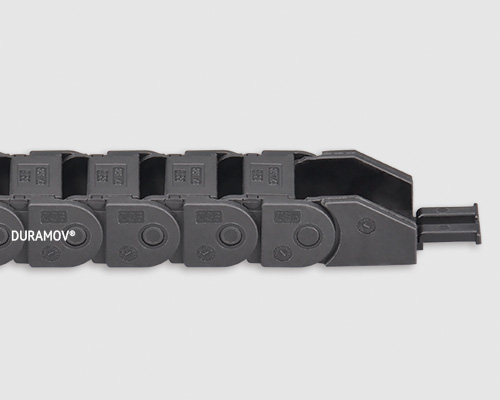

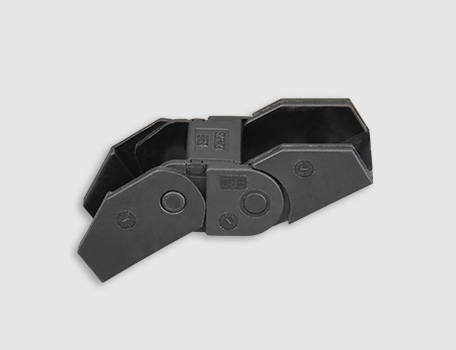

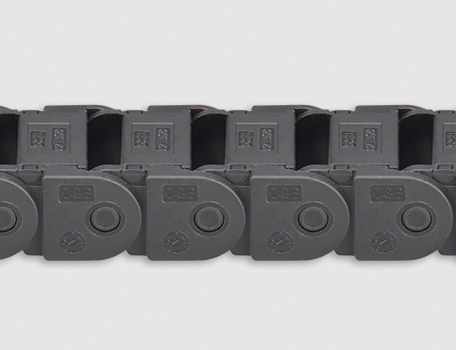

▊C21.20微型可打开电缆拖链

C21.20微型可打开电缆拖链

▊产品特性

C21.20微型可打开式电缆拖链体积较小，基于两片式设计重量轻特别适用于高速运动；C21.20微型电缆拖链适用于较小安装空间，3种内宽规格可选。
●拖链内高20mm，内宽25-50mm
●快速打开：沿拖链外侧快速打开
●小节距设计实现低噪音顺畅运行
●双重限位坚固盖板实现长行程

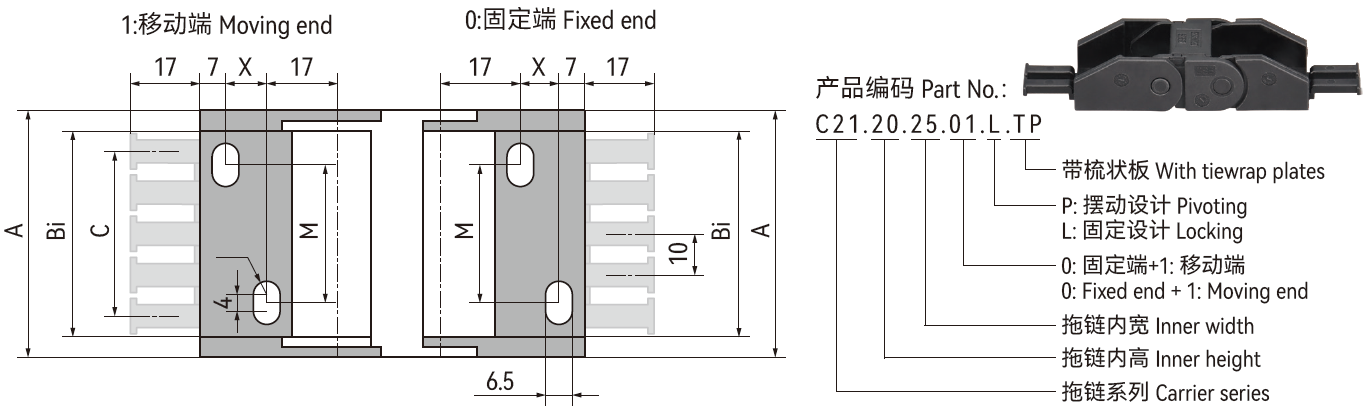

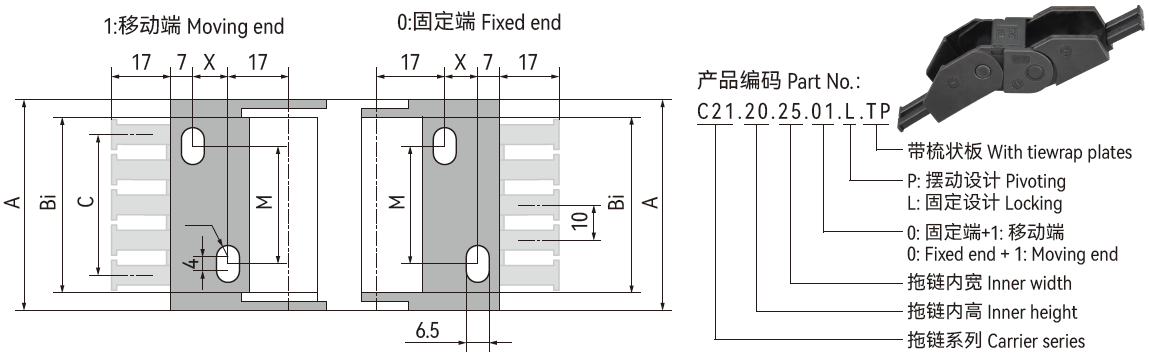

▊拖链接头尺寸


无梳妆板接头编码（固定）	带梳妆板接头编码（固定）	无梳妆板接头编码（摆动）	带梳妆板接头编码（摆动）	拖链内宽 [mm]	A [mm]	X [mm]	M [mm]	C [mm]	齿数 [pcs]
C21.20.25.01.L	C21.20.25.01.L.TP	C21.20.25.01.P	C21.20.25.01.P.TP	25	36.3	14	10	20	3
C21.20.38.01.L	C21.20.38.01.L.TP	C21.20.38.01.P	C21.20.38.01.P.TP	38	49.3	14	23	30	4
C21.20.50.01.L	C21.20.50.01.L.TP	C21.20.50.01.P	C21.20.50.01.P.TP	50	61.3	14	35	40	5

▊技术参数

	架空长度	≤ 0.7m		速度/ 加速度 FL_G	≤ 3 [m/s] / 8 [m/s² ]
	滑行距离	不适用		速度/ 加速度 FL_B	≤ 2 [m/s] / 4 [m/s² ]
	竖直悬挂	≤ 5m		滑行速度/ 加速度	不适用
	垂直站立	≤ 0.5m		允许温度	-40℃ ~120℃
	侧向架空	≤ 0.5m		阻燃等级	UL94 HB

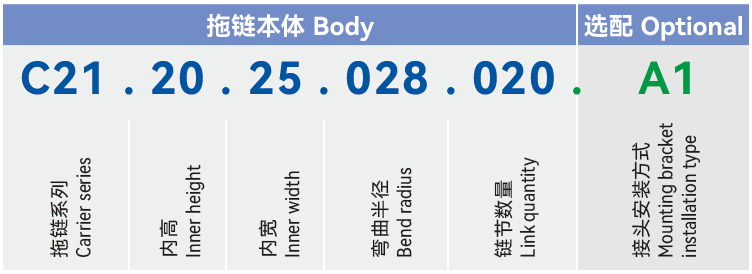

▊预装拖链订购编码

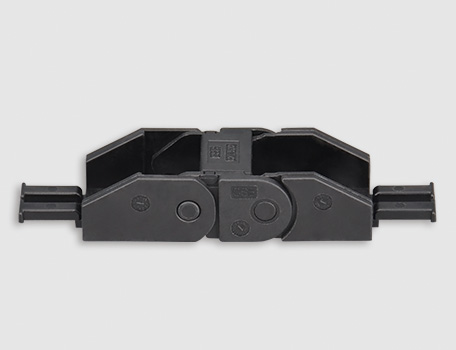

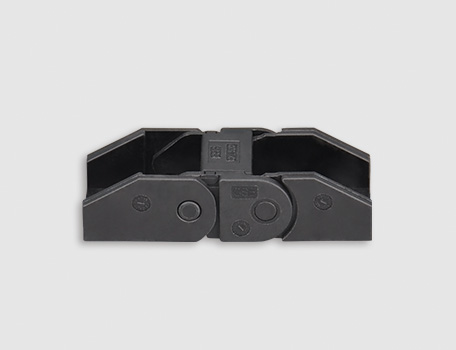

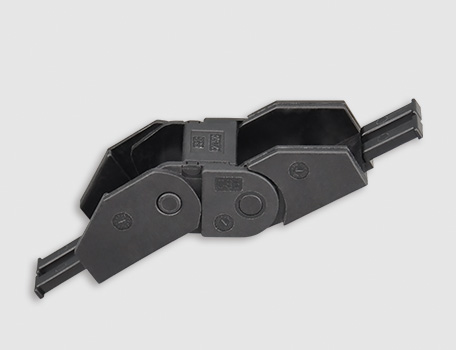

▊ CSB可打开微型电缆拖链安装说明

推入并卡合放入位置按压并卡合分开链节

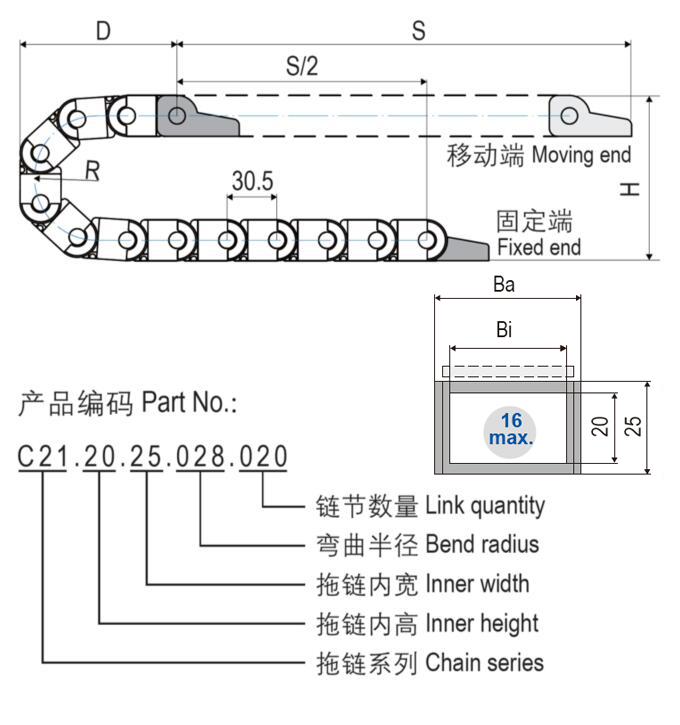

▊拖链安装尺寸

微型可打开电缆拖链安装尺寸

*如果安装空间受到限制请咨询CSB®.

R	028	038	048
H	81	101	121
D	86	96	106
K	150	185	215

*实际安装高度：H_F=H+15mm（负载 0.3kg/m)

▊接头安装方式

微型可打开电缆拖链接头安装方式

*C21.20拖链接头安装方式示意图
*A1|A2|A3|A4订购预装配拖链请注明安装方式

▊C21.20.Bi.01.P

微型可打开电缆拖链特殊配置

*推荐架空长行程拖行应用
