EPB18工程塑料轴承

产品特性

● 低吸水率下的自润滑材料。在软轴和硬轴配合下耐磨性能同样出色。

● 连续使用温度:-40℃/+100℃;

● 适合干运行、免维护;

● 适合高载荷运动;

● 适合在潮湿环境中运行。


材料性能

标准

单位

CSB-EPB18

一般性能

颜色

-

-

黄色

密度

ISO1183

g/cm3

1.40

最大吸湿率,50%RH

ISO62

%

0.3

最大吸水率

ISO62

%

0.5

对钢动摩擦系数

ITS025

µ

0.05-0.18

极限PV值

ITS026

N/mm2×m/s

0.40

机械性能

弯曲模量

ISO178

MPa

2700

弯曲强度

ISO178

MPa

65

最大静载荷

ITS027

MPa

50

最大动载荷

ITS028

MPa

21

邵氏硬度

ISO868

D

75

物理和热性能

连续运行温度

ITS029

+100

短时运行温度

ITS029

+160

最低运行温度

ITS029

-40

导热性

ISO22007

W/m/K

0.25

线性热膨胀系数

ISO11359

K-1×10-5

8

阻燃等级

UL94

Class

HB

导电性能

体电阻率

IEC60093

Ω·cm

>1012

面电阻率

IEC60093

Ω

>1011

*ITS:CSB内部测试标准  **除非特殊说明测试温度为23℃

EPB18工程塑料轴承
结构图片

轴承PV值

CSB-EPB18系列轴承最大运行PV值为0.8N/mm2 x m/s;由此决定轴承所承受的载荷与速度成反比,详细查阅图表EPB18-1。

EPB18_01-Plastic plain bearings PV value.jpg

轴承的载荷、速度、温度

CSB-EPB18系列轴承可承受最大静载荷为70Mpa,在此载荷下轴承的最大压缩变形量参考图表EPB18-2,轴承实际工作载荷略小于70Mpa,载荷还受到运行速度以及温度的影响,速度越快 (Vmax:1.2m/s) 会导致摩擦温度上升,而温度上升 (Tmax:110℃) 会导致轴承的承载能力逐渐减弱,载荷随轴承工作温度变化情况参考图表EPB18-3。

EPB18_02-Plastic plain bearings load.jpgEPB18_03-Plastic plain bearings load and tepmerature.jpg

轴承的摩擦系数、磨损、轴材料

摩擦系数

图EPB18-5表明CSB-EPB18轴承摩擦系数在速度保持不变图EPB18-4表明CSB-EPB18轴承和大多数滑动轴承一样在载荷保持不变的情况下摩擦系数会随着旋转速度的增加略有升高;图EPB18-5表明CSB-EPB18轴承摩擦系数在速度保持不变的情况下随着载荷的增加而逐步降低;图EPB18-6表明CSB-EPB18轴承最适合的轴表面粗糙度为Ra0.2~0.6um,轴过于光滑或者过于粗糙都会导致摩擦系数升高。


CSB-EPB18
干运行
油脂


摩擦系数μ
0.05~0.18
0.09
0.04
0.04



EPB18_04-Plastic plain bearings friction and speed.jpgEPB18_05-Plastic plain bearings friction and load.jpgEPB18_06-Plastic plain bearings friction and surface roughness of shaft.jpg

磨损与轴材料

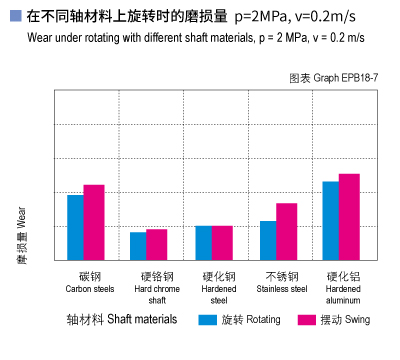

图EPB18-7与EPB18-8都表明CSB-EPB18轴承的磨损受轴材料影响比较大,硬化钢轴和碳钢轴比较适合此轴承。CSB-EPB18在摆动运动时选择硬铬钢轴和硬化钢轴比较适合,在旋转运动中也是选择硬铬钢轴和硬化钢轴比较理想。

EPB18_07-Plastic plain bearings wear and shaft materials.jpgEPB18_08-Plastic plain bearings wear and load.jpg

化学抗性

CSB-EPB18塑料轴承能抵抗部分弱酸以及各类润滑油的腐蚀。

吸水性

在标准大气压中,CSB-EPB18塑料轴承的吸水率为0.3%,浸泡水中最大平衡吸水率为0.5%;由于此吸水率的特性,此轴承可以应用于一般潮湿环境。

EPB18_09-Plastic plain bearings moisture absorption.jpg

抗UV性能

CSB-EPB18长久暴露在紫外线下颜色会发生褪变。材料性能会有所下降。

轴承安装

CSB-EPB18系列轴承配合公差

直径 [mm]
压装后公差 E10 [mm]
安装孔径 H7 [mm]
配合轴径 h9 [mm]
>0~3
+0.014~+0.054
0~+0.010
0~-0.025
>3~6
+0.020~+0.068
0~+0.012
0~-0.030
>6~10
+0.025~+0.083
0~+0.015
0~-0.036
>10~18
+0.032~+0.102
0~+0.018
0~-0.043
>18~30
+0.040~+0.124
0~+0.021
0~-0.052
>30~50
+0.050~+0.150
0~+0.025
0~-0.062
>50~80
+0.060~+0.180
0~+0.030
0~-0.074
>80~120
+0.072~+0.212
0~+0.035
0~-0.087
>120~180
+0.085~+0.245
0~+0.040
0~-0.100


CSB-EPB18工程塑料轴承

文件类型 PDF文件
文件大小 582KB
出版时间 09-2021
出版序号 CSB/CAT.062E
立即下载

362 次

CSB-EPB®工程塑料轴承查询系统V2.0©是基于CSB®实验室大量的测试数据分析计算,您可以通过输入轴承载荷、速度以及温度等参数进行模拟计算,系统会根据输入参数校核各种材料数据,最终输出材料适配数据。

由于系统基于理论数据模拟计算分析可能存在无法完全符合输入参数要求,系统数据校核具有一定的局限性;CSB®建议在设备上需再次做测试验证是否符合实际使用要求。

CSB-EPB®工程塑料轴承查询系统输出数据信息仅供设计选型参考,不可作为最终轴承材料符合性判定依据;如有疑问请与CSB®销售工程师联系。

DURAPLAS®自润滑半成品查询系统V2.0©是基于CSB®实验室大量的测试数据以及棒板材料特性结合分析计算,您可以通过输入载荷、速度以及温度等参数进行模拟计算,系统会根据输入参数校核各种材料数据,最终输出材料适配数据。

由于系统基于理论数据模拟计算分析可能存在无法完全符合输入参数,数据校核具有一定的局限性;CSB®建议在设备上需再次做测试验证符合实际使用要求。

DURAPLAS®自润滑半成品查询系统输出数据仅供设计选型参考,不可作为最终材料符合性判定依据;如有疑问请与CSB®销售工程师联系。

化学介质EPB18轴承材料抗性
酒精完全抵抗
碳氢化合物无抵抗
无添加剂油和脂完全抵抗
燃油完全抵抗
弱酸部分抵抗
强酸无抵抗
弱碱无抵抗
强碱无抵抗
CSB®轴承材料化学抗性查询

请选择需要查询的轴承材料与化学介质...

CSB®轴承材料化学抗性数据是CSB化学实验室采用单一化学介质或相似化学品在室温23℃ 下对比检测结果,并未考虑其它温度以及化学介质混合液对CSB®轴承材料化学抗性的影响;因此,查询结果仅供参考。 CSB®建议用户在化学介质中使用CSB轴承零件之前需要在实际使用条件下进行测试验证轴承的适用性。
