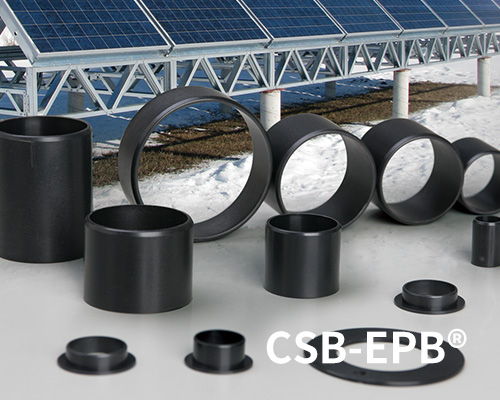

EPB16工程塑料轴承 - CSB®浙江长盛塑料轴承技术有限公司

产品特性

● 高强度和低吸水率的耐磨材料。在潮湿环境中仍能保持良好的尺寸稳定性。

● 连续使用温度：-40℃/+130℃；

● 较高的载荷；

● 适合干运行、免维护；

● 吸水率较低；

● 高载下性价比好。

材料性能	标准	单位	CSB-EPB16
一般性能
颜色	-	-	黑色
密度	ISO1183	g/cm³	1.60
最大吸湿率，50%RH	ISO62	%	0.2
最大吸水率	ISO62	%	0.4
对钢动摩擦系数	ITS025	µ	0.06-0.20
极限PV值	ITS026	N/mm²×m/s	0.40
机械性能
弯曲模量	ISO178	MPa	4900
弯曲强度	ISO178	MPa	140
最大静载荷	ITS027	MPa	75
最大动载荷	ITS028	MPa	38
邵氏硬度	ISO868	D	80
物理和热性能
连续运行温度	ITS029	℃	+130
短时运行温度	ITS029	℃	+200
最低运行温度	ITS029	℃	-40
导热性	ISO22007	W/m/K	0.25
线性热膨胀系数	ISO11359	K^-1×10^-5	4
阻燃等级	UL94	Class	HB
导电性能
体电阻率	IEC60093	Ω·cm	>10¹³
面电阻率	IEC60093	Ω	>10¹²

*ITS：CSB内部测试标准 **除非特殊说明测试温度为23℃

标准规格查询

直筒轴承

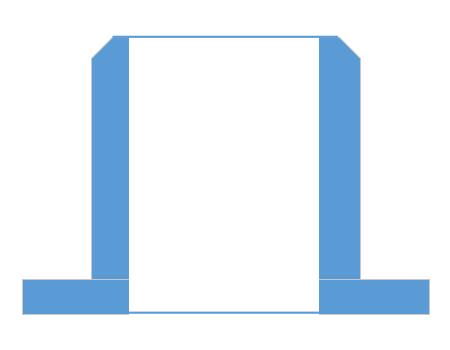

法兰轴承

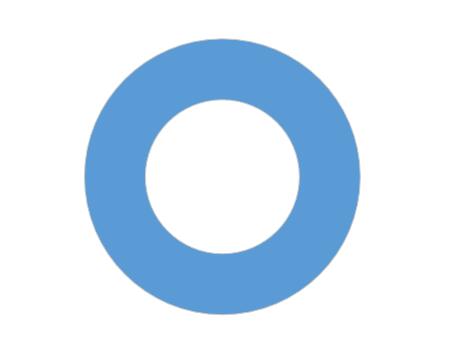

止推垫片

EPB16工程塑料轴承

产品编码：

d1 [mm]：

d2 [mm]：

L_h13 [mm]：

d3_d13 [mm]：

T [mm]：

d1-最大公差 [mm]：

d1-最小公差 [mm]：

d2-最大公差 [mm]：

d2-最小公差 [mm]：

T-最大公差 [mm]：

T-最小公差 [mm]：

轴-最大公差 [mm]：

轴-最小公差 [mm]：

孔-最大公差 [mm]：

孔-最小公差 [mm]：

*订货周期 [wsk]：

订购产品

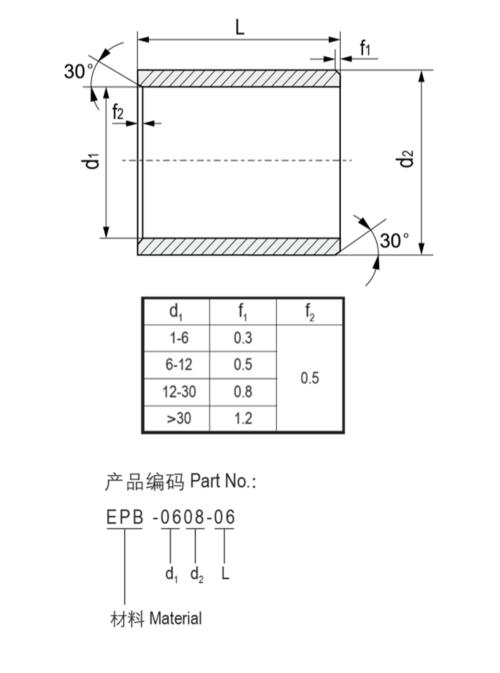

结构图片

▊轴承PV值

CSB-EPB16系列轴承最大运行PV值为0.40N/mm² x m/s；由此决定轴承所承受的载荷与速度成反比，详细查阅图表EPB16-1。

EPB16_01-Plastic plain bearings PV value.jpg

▊轴承的载荷、速度、温度

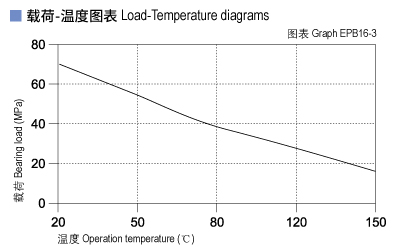

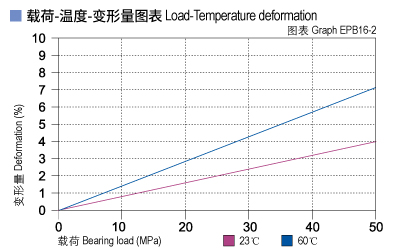

CSB-EPB16系列轴承可承受最大静载荷为75Mpa，在此载荷下轴承的最大压缩变形量参考图表EPB16-2，轴承实际工作载荷略小于75Mpa，载荷还受到运行速度以及温度的影响，速度越快 (Vmax：1.0m/s) 会导致摩擦温度上升，而温度上升 (Tmax：130℃) 会导致轴承的承载能力逐渐减弱，载荷随轴承工作温度变化情况参考图表EPB16-3。

EPB16_02-Plastic plain bearings load.jpg EPB16_03-Plastic plain bearings load and tepmerature.jpg

▊轴承的摩擦系数、磨损、轴材料

▊摩擦系数

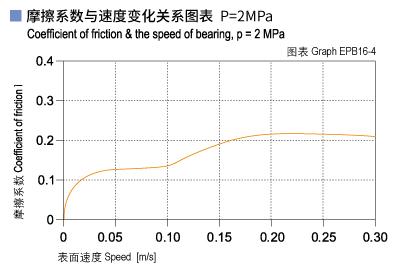

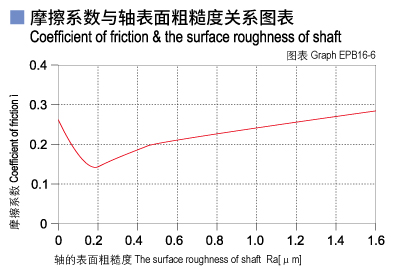

图EPB1-5表明CSB-EPB1轴承摩擦系数在速度保持不变图表EPB16-4表明CSB-EPB16轴承和大多数滑动轴承一样在载荷保持不变的情况下摩擦系数会随着旋转速度的增加略有升高；图表EPB16-5表明CSB-EPB16轴承摩擦系数在速度保持不变的情况下随着载荷的增加而逐步降低；图表EPB16-6表明CSB-EPB16轴承最适合的轴表面粗糙度为Ra0.1～0.2um，轴过于光滑或者过于粗糙都会导致摩擦系数升高。

CSB-EPB16	干运行	油脂	油	水
摩擦系数μ	0.06~0.20	0.09	0.04	0.04

EPB16_04-Plastic plain bearings friction and speed.jpg EPB16_05-Plastic plain bearings friction and load.jpg EPB16_06-Plastic plain bearings friction and surface roughness of shaft.jpg

▊磨损与轴材料

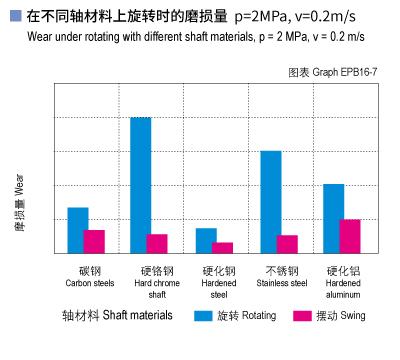

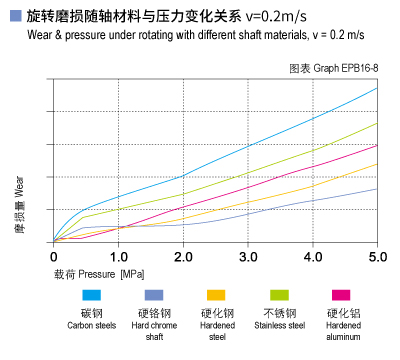

图表EPB16-7与图表EPB16-8都表明CSB-EPB16轴承的磨损受轴材料影响比较大，硬化钢轴和碳钢轴比较适合此轴承。CSB-EPB16在摆动运动时选择硬铬钢轴和硬化钢轴比较适合，而在旋转运动中则选择碳钢轴和硬化钢轴表交理想。

EPB16_07-Plastic plain bearings wear and shaft materials.jpg EPB16_08-Plastic plain bearings wear and load.jpg

▊化学抗性

CSB-EPB16塑料轴承能抵抗部分弱酸以及各类润滑油的腐蚀。

▊吸水性

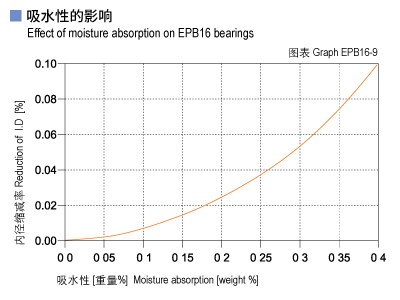

在标准大气压中，CSB-EPB16塑料轴承的吸水率为0.2%，浸泡水中最大平衡吸水率为0.4%；由于此吸水率的特性，此轴承可以应用于一般潮湿环境。

EPB16_09-Plastic plain bearings moisture absorption.jpg

▊抗UV性能

CSB-EPB16长久暴露在紫外线下颜色会发生褪变。材料性能会有所下降。

轴承安装

CSB-EPB16系列轴承配合公差

直径 [mm]	压装后公差 E10 [mm]	安装孔径 H7 [mm]	配合轴径 h9 [mm]
>0～3	+0.014～+0.054	0～+0.010	0～-0.025
>3～6	+0.020～+0.068	0～+0.012	0～-0.030
>6～10	+0.025～+0.083	0～+0.015	0～-0.036
>10～18	+0.032～+0.102	0～+0.018	0～-0.043
>18～30	+0.040～+0.124	0～+0.021	0～-0.052
>30～50	+0.050～+0.150	0～+0.025	0～-0.062
>50～80	+0.060～+0.180	0～+0.030	0～-0.074
>80～120	+0.072～+0.212	0～+0.035	0～-0.087
>120～180	+0.085～+0.245	0～+0.040	0～-0.100

CSB-EPB16工程塑料轴承

文件类型 PDF文件

文件大小 586KB

出版时间 09-2021

出版序号 CSB/CAT.062E

立即下载

515 次

▊由于系统基于理论数据模拟计算分析可能存在无法完全符合输入参数要求，系统数据校核具有一定的局限性；CSB®建议在设备上需再次做测试验证是否符合实际使用要求。

▊CSB-EPB®工程塑料轴承查询系统输出数据信息仅供设计选型参考，不可作为最终轴承材料符合性判定依据；如有疑问请与CSB®销售工程师联系。

▊由于系统基于理论数据模拟计算分析可能存在无法完全符合输入参数，数据校核具有一定的局限性；CSB®建议在设备上需再次做测试验证符合实际使用要求。

▊DURAPLAS®耐磨板棒查询系统输出数据仅供设计选型参考，不可作为最终材料符合性判定依据；如有疑问请与CSB®销售工程师联系。

化学介质	EPB16轴承材料抗性
酒精	完全抵抗
碳氢化合物	无抵抗
无添加剂油和脂	完全抵抗
燃油	完全抵抗
弱酸	部分抵抗
强酸	无抵抗
弱碱	无抵抗
强碱	无抵抗
