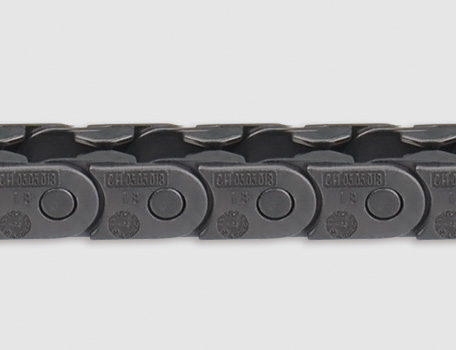

C11.05微型易填充电缆拖链

产品特性

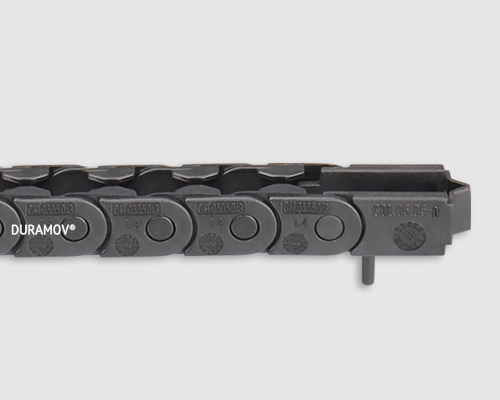

C11.05易填充微型塑料拖链体积极小,基于一片式开口设计重量轻且便于快速填充电缆,同样适用于高速运动。C11.05微型塑料拖链适用于较小安装空间,多种尺寸规格可选
● 长期使用温度:-40/+80℃

● 内高Hi:5 mm
● 内宽Bi:5-10 mm
● 弯曲半径R:10-18 mm
● 节距Pitch:10 mm


C11.05微型易填充电缆拖链

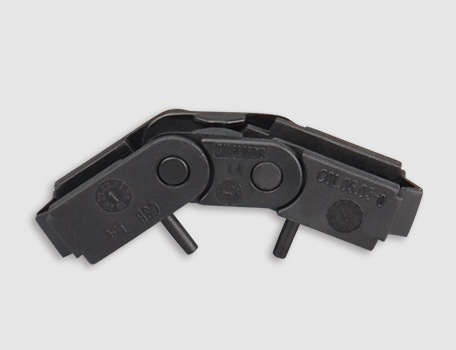

结构图片

C11.05微型易填充电缆拖链

C11.05微型易填充电缆拖链
产品特性

C11易填充微型电缆拖链体积极小,基于一片式开口设计重量轻且便于快速填充电缆,同样适用于高速运动。C11微型电缆拖链适用于较小安装空间,多种尺寸规格可选
●拖链内高5mm,内宽5-10mm
●小节距设计实现低噪音顺畅运行
●一片式设计,不可打开
●非常轻便,低成本,较小的内高和转弯半径

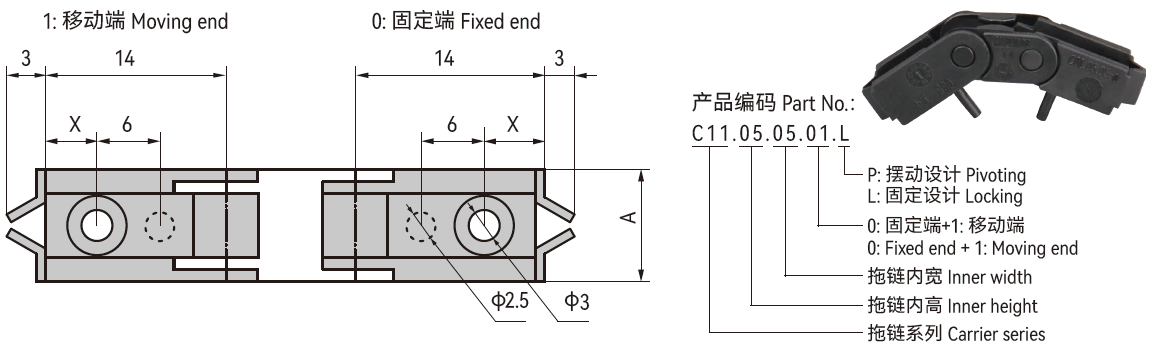

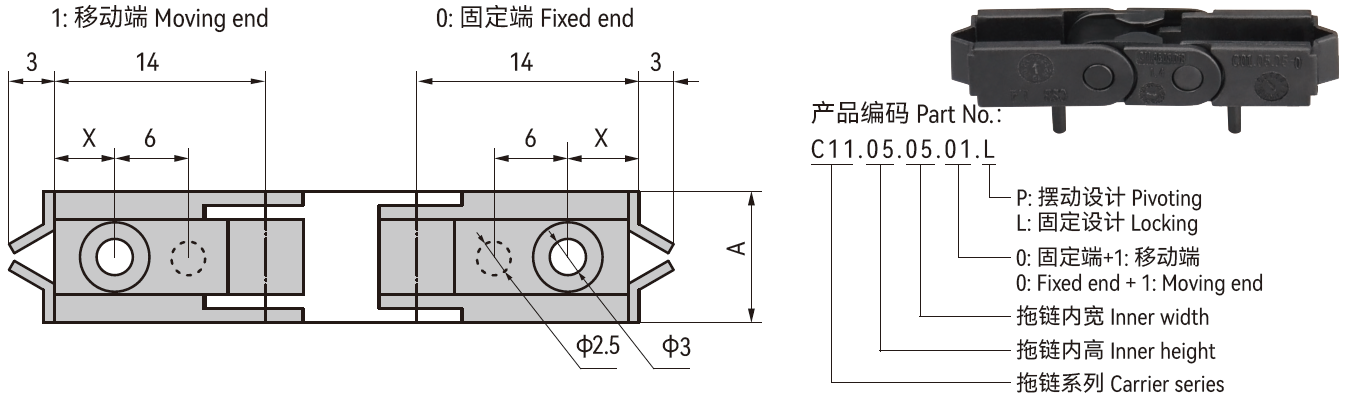

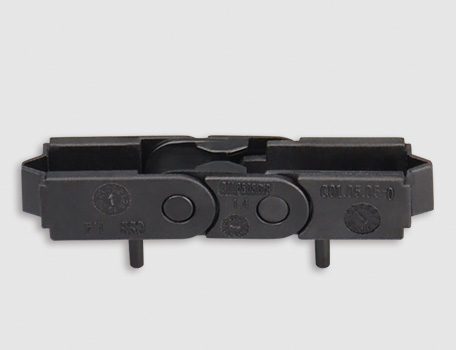

拖链接头尺寸


产品编码(固定)产品编码(摆动)

拖链内宽
[mm]

A
[mm]

X
[mm]

C11.05.05.01.LC11.05.05.01.P58.7
4
C11.05.07.01.LC11.05.07.01.P710.7
4
C11.05.10.01.LC11.05.10.01.P1013.74

* 根据要求提供

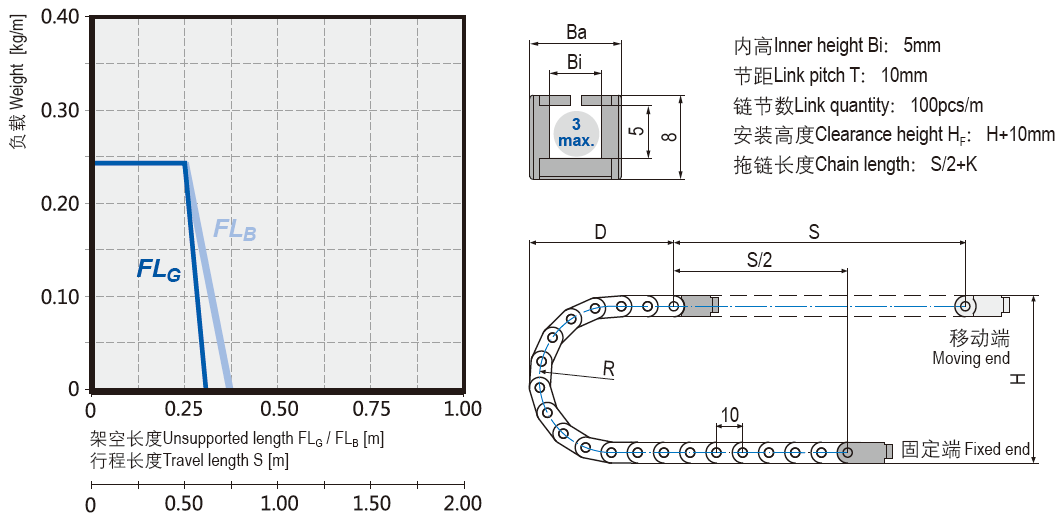

技术参数

电缆拖链技术参数

架空长度

≤ 0.3m


速度/ 加速度 FLG

≤ 3 [m/s] / 8 [m/s² ]

滑行距离

不适用

速度/ 加速度 FLB

≤ 2 [m/s] / 4 [m/s² ]

竖直悬挂

≤ 5m

滑行速度/ 加速度

不适用

垂直站立

≤ 0.5m

允许温度

-40℃ ~120℃

侧向架空

≤ 0.5m

阻燃等级

UL94 V2

预装拖链订购编码


▊ CSB微型易填充电缆拖链安装说明

CSB微型易填充电缆拖链安装说明

  扭转并卡合                                                    压装电缆                                                          扭转并分开

拖链安装尺寸

微型易填充电缆拖链安装尺寸

*如果安装空间受到限制请咨询CSB®.

R010012015018
H28323844
D29313437
K55607080

*实际安装高度:HF=H+10mm(负载 0.1kg/m)

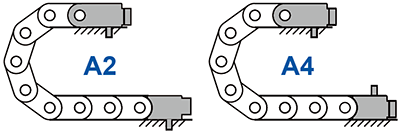

接头安装方式

微型易填充电缆拖链接头安装方式

*C11.05拖链接头安装方式示意图
*A2|A4订购预装配拖链请注明安装方式

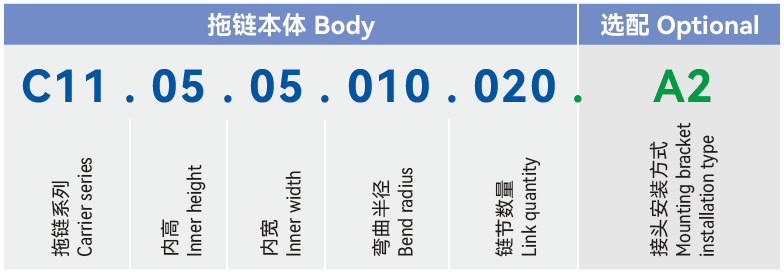

C11.05.Bi.01.P

微型易填充电缆拖链特殊配置

*推荐架空长行程拖行应用






暂无工具

C11 易填充微型电缆拖链

文件类型 PDF文件
文件大小 506KB
出版时间 10-2023
出版序号 CSB/CAT.064
立即下载

288 次

400-6633-096
