产品特性

●方法兰设计
●安装LIN-11标准滑动膜
●螺栓固定

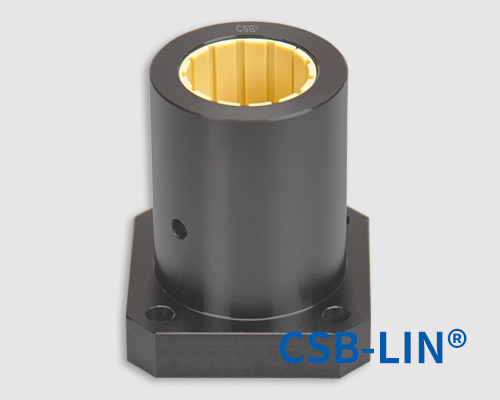

LIN-11RT 方法兰塑料直线轴承

产品编码：

d1 [mm]：

d1-最大公差 [mm]：

d1-最小公差 [mm]：

d2 h7[mm]：

dt [mm]：

d3 [mm]：

B H10[mm]：

Bf [mm]：

ts [mm]：

db [mm]：

ds [mm]：

K [mm]：

轴-最大公差 [mm]：

轴-最小公差 [mm]：

孔-最大公差 [mm]：

孔-最小公差 [mm]：

*订货周期 [wks]：

下载CAD

加入购物车

订购产品

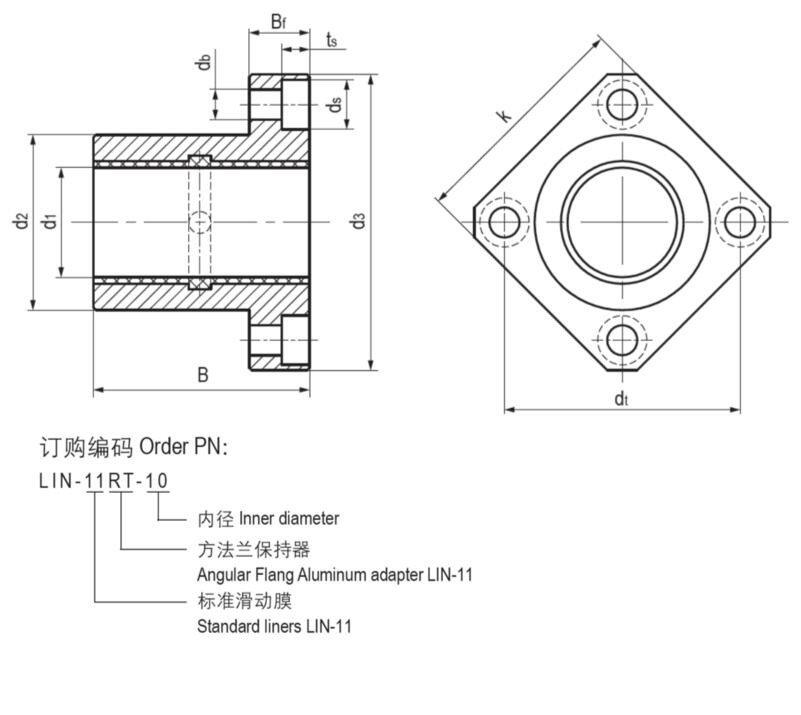

结构图片

▊LIN-11RT塑料直线轴承承载能力

产品编码	最大许可动载荷	最大许可静载荷	重量
产品编码	[N]	[N]	[g]
LIN-11RT-06B	525	3675	15
LIN-11RT-08B	960	6720	20
LIN-11RT-10	725	5075	34
LIN-11RT-12	960	6720	43
LIN-11RT-16	1440	10080	54
LIN-11RT-20	2250	15750	91
LIN-11RT-25	3625	25375	154
LIN-11RT-30	5100	35700	266
LIN-11RT-40	8000	56000	555
LIN-11RT-50	9000	87500	852

LIN-11塑料直线轴承滑动膜

● 封闭式标准设计
● 自润滑、耐灰尘
● 标准耐磨材料EPB13,MN2,EPB5，MN60

详情

精密轴

AS表面硬化铝轴-适配LIN直线轴承；
CS硬铬钢轴-性价比更高；
ES不锈钢304轴-适合化学液体；
可提供轴端加工和打孔服务

详情

▊CSB-LIN®塑料直线轴承安装偏心力

●最大比例为2:1
●1x =同轴轴承分离
●2x =从轴到负载或驱动力的距离

CSB-LIN®直线轴承安装法则

●小心：超过2:1比例时会发生爬行甚至卡死的现象！
这个原则与负载无关！这不是由于边缘加载。它也不依赖于使用的驱动力！驱动力与轴承的距离越远，所需驱动力越大，磨损也越大。
可能还有其他因素会增加制动效果，但摩擦系数是主要原因。

●注意：2:1法则是基于理论静摩擦系数0.25，然而，额外的润滑有助于降低摩擦并延长2:1的比例。

●如果您有任何设计或安装方面的疑惑，请与我们的工程师联系。

CSB®LIN-11RT方法兰塑料直线轴承 2079 次

出版时间 03-2020

文件类型 PDF文件

出版序号 CSB/CAT.052

文件大小 127KB

2079 次

立即下载

CSB-LIN®

塑料直线轴承查询器

view tools

CSB-LIN® 塑料直线轴承查询器

▊CSB-LIN®塑料直线轴承查询系统V1.0©是包含了LIN塑料直线轴承以及LINP精密直线轴承，系统基于CSB®实验室测试数据以及轴承材料相结合分析计算，您可以先选择需要的轴承类型，通过输入轴承载荷、速度、轴承数量以及相关位置信息等参数进行模拟计算，系统会根据输入参数校核直线轴承类型符合性，输出轴承负载安全性、负载与驱动力位置合理性、运行速度以及系统所需最小驱动力等数据。

▊由于系统基于理论数据模拟计算分析可能存在无法完全符合输入参数，数据校核具有一定的局限性；安装校核2：1法则与最小驱动力校核数据中轴承摩擦系数采用0.25计算。CSB®建议在设备上需再次做测试验证以符合实际使用要求。

▊CSB-LIN®塑料直线轴承查询系统输出结果仅供设计选型参考，不可作为最终轴承符合性判定依据；如有疑问请与CSB®销售工程师联系。
