产品特性

●开口型设计
●内部安装LIN-11RK开口型直线轴承
●螺栓固定

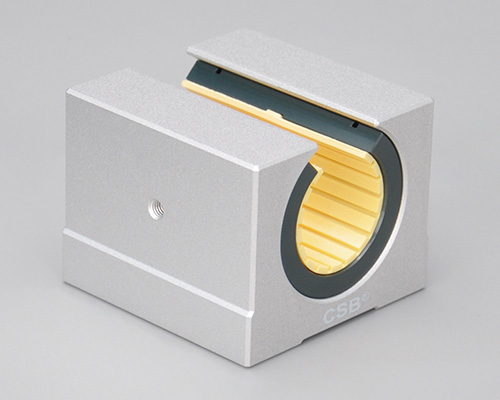

LIN-11GK标准型开口塑料直线轴承座

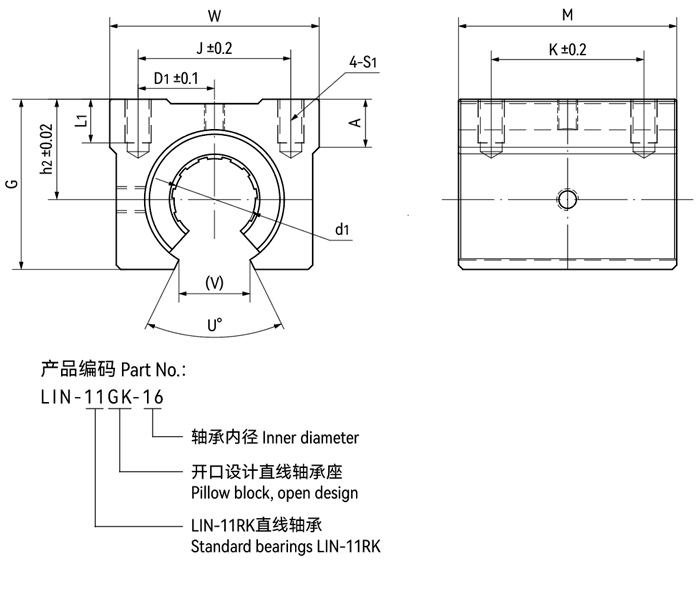

产品编码：

d1 [mm]：

d1-最大公差 [mm]：

d1-最小公差 [mm]：

W [mm]：

G [mm]：

A [mm]：

M [mm]：

h2 [mm]：

D [mm]：

U [°]：

J [mm]：

K [mm]：

V [mm]：

S1-L1 [mm]：

S2 [mm]：

轴-最大公差 [mm]：

轴-最小公差 [mm]：

*订货周期 [wks]：

下载CAD

加入购物车

订购产品

结构图片

▊LIN-11GK塑料直线轴承承载能力

产品编码	内装轴承	最大许可动载荷 [N]			最大许可静载荷 [N]			重量
产品编码	内装轴承	0°	90°	180°	0°	90°	180°	[g]
LIN-11GK-12	LIN-11RK-12	960	635	240	6720	4445	1680	84
LIN-11GK-16	LIN-11RK-16	1440	990	396	10080	6943	2772	125
LIN-11GK-20	LIN-11RK-20	2250	1800	900	15750	12600	6300	159
LIN-11GK-25	LIN-11RK-25	3625	2953	1523	25375	20670	10658	343
LIN-11GK-30	LIN-11RK-30	5100	4250	2278	35700	29735	15948	450

支撑轴

窄矮型设计轴支撑；标准型设计轴支撑； 10种不同尺寸常备库存；可选配3种轴材料：AS表面硬化铝轴，CS硬铬钢轴，ES不锈钢304轴

详情

LIN-11RK 开口塑料直线轴承

●开口设计
●安装LIN-11K标准滑动膜
●卡簧固定

详情

▊CSB-LIN®塑料直线轴承安装偏心力

●最大比例为2:1
●1x =同轴轴承分离
●2x =从轴到负载或驱动力的距离

CSB-LIN®直线轴承安装法则

●小心：超过2:1比例时会发生爬行甚至卡死的现象！
这个原则与负载无关！这不是由于边缘加载。它也不依赖于使用的驱动力！驱动力与轴承的距离越远，所需驱动力越大，磨损也越大。
可能还有其他因素会增加制动效果，但摩擦系数是主要原因。

●注意：2:1法则是基于理论静摩擦系数0.25，然而，额外的润滑有助于降低摩擦并延长2:1的比例。

●如果您有任何设计或安装方面的疑惑，请与我们的工程师联系。
