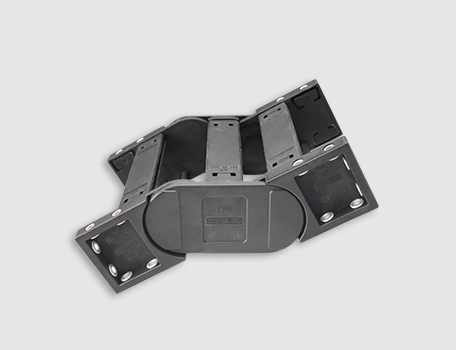

C03.42重载型电缆拖链

产品特性

C03.42重载型塑料拖链结合了电缆拖链之前所有的优点,是所有DURAMOV®塑料拖链中最好的。在与其它系列塑料拖链具有相同或更小尺寸的情况下,具有更好的稳固性。使用C03.42重载电缆拖链成本更低,寿命更长
● 长期使用温度:-40/+120℃

● 内高Hi:42 mm
● 内宽Bi:50-200 mm
● 弯曲半径R:75-350 mm
● 节距Pitch:67 mm

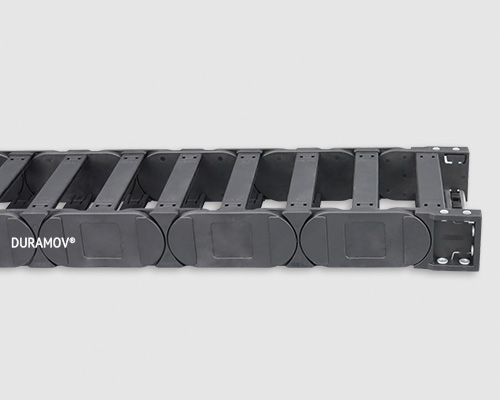

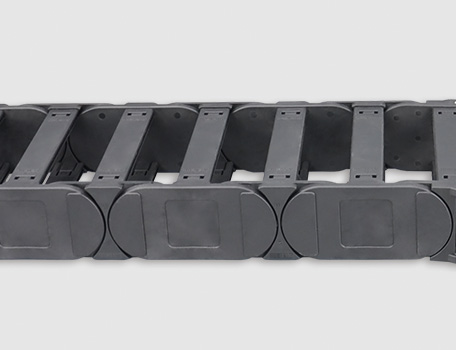

C03.42重载型电缆拖链
结构图片

C03.42重载型电缆拖链

C03.32重载型电缆拖链

产品特性

C03重载型电缆拖链结合了电缆拖链之前所有的优点,是所有DURAMOV®电缆拖链中最好的。在与其它系列拖链具有相同或更小尺寸的情况下,具有更好的稳固性。使用C03电缆拖链成本更低,寿命更长
●拖链内高42mm,内宽50-200mm
●接头可在任意边连接
●长寿命:侧向滑动面设计
●高强度与稳定性:“舌榫”结构设计,具有更高的强度与负载
●快速装配:快速锁紧横杆安装简单

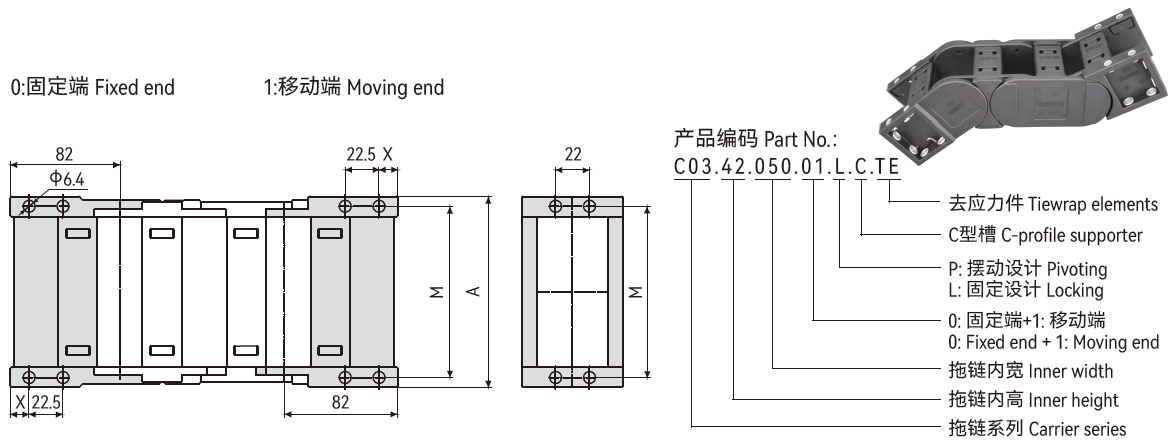

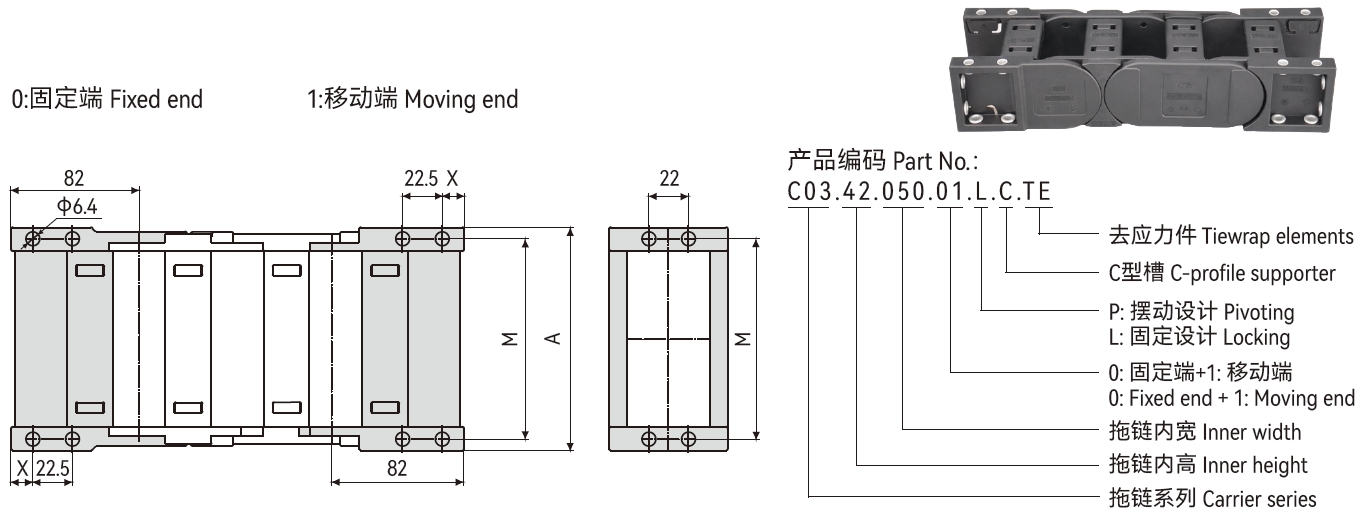

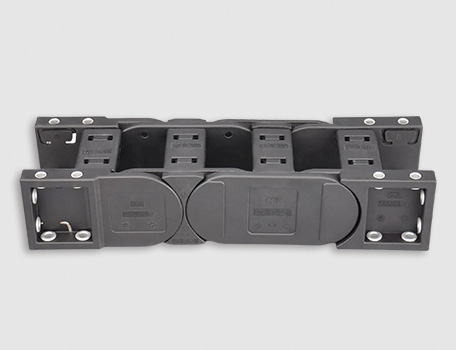

拖链接头尺寸


产品编码

(固定)

产品编码

(摆动)

拖链内宽
[mm]

A
[mm]

X
[mm]

M
[mm]

安装应力单元最大数量
[pcs]

C03.42.050.01.L.C.TEC03.42.050.01.P.C.TE507715
663
C03.42.075.01.L.C.TEC03.42.075.01.P.C.TE7510215
914
C03.42.100.01.L.C.TEC03.42.100.01.P.C.TE10012715
1166
C03.42.125.01.L.C.TEC03.42.125.01.P.C.TE12515215
1418
C03.42.150.01.L.C.TEC03.42.150.01.P.C.TE15015715
16610
C03.42.175.01.L.C.TEC03.42.175.01.P.C.TE17520215
19111
C03.42.200.01.L.C.TEC03.42.200.01.P.C.TE20022715
21613

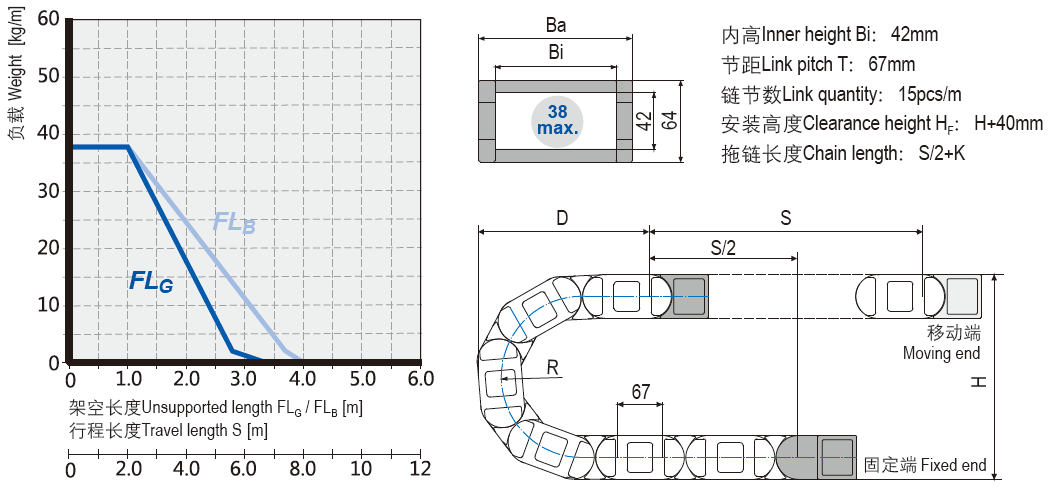

技术参数

电缆拖链技术参数

架空长度

≤ 4.2m


速度/ 加速度 FLG

≤ 10 [m/s] / 50 [m/s² ]

滑行距离

≤ 50m

速度/ 加速度 FLB

≤ 3 [m/s] / 6 [m/s² ]

竖直悬挂

≤ 50m

滑行速度/ 加速度

≤ 4 [m/s] / 25 [m/s² ]

垂直站立

≤ 3.0m

允许温度

-40℃ ~120℃

侧向架空

≤ 2.1m

阻燃等级

UL94 HB

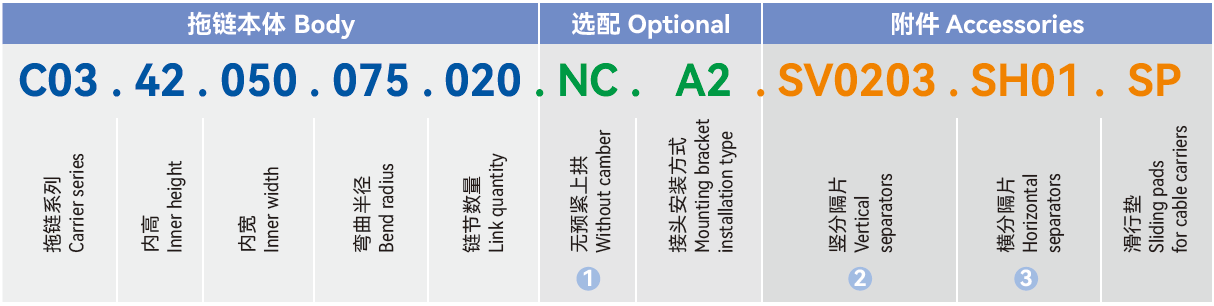

预装拖链订购编码


① SV0203: 每间隔2pcs空链节安装3pcs竖分隔片
② SH01: 横分隔件1pc 默认安装中间孔位

▊ CSB重载型电缆拖链安装说明

CSB重载型电缆拖链安装说明

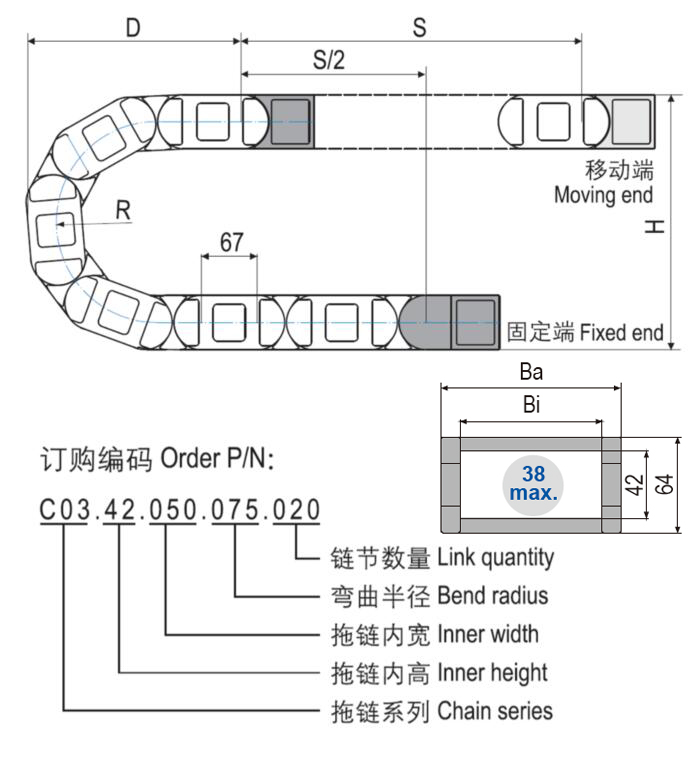

拖链安装尺寸

重载型电缆拖链安装尺寸

*如果安装空间受到限制请咨询CSB®.

R075100125150175200250300350
H214264314364414464564664764
D208233258283308333383433483
K37045053061068576592010801235

*实际安装高度:HF=H+40mm(负载 2.5kg/m)

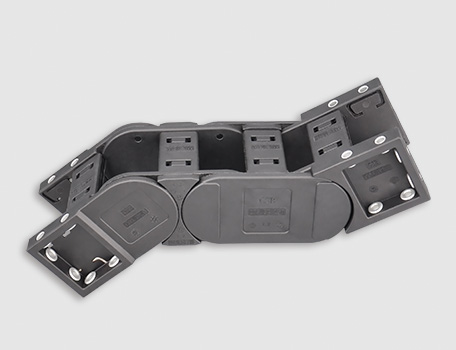

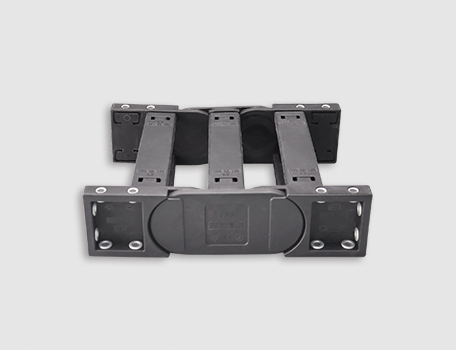

接头安装方式

重载型电缆拖链接头安装方式

*C03.42拖链接头安装方式示意图
*接头安装方式取决于链节数是奇数还是偶数:奇数为A1,偶数为A2

C03.42.Bi.01.P.C

重载型电缆拖链特殊配置

*推荐架空长行程拖行应用

重载型电缆拖链自由链节

*可S型站立


C03电缆拖链竖分隔片
C03电缆拖链竖分隔片

● 将塑料拖链内空间按需分隔开电缆、油管、气管等保护作用
● 高强度分隔片可稳固装备在塑料拖链中
● 简单快速安装

更多
C03拖链消除应力单元
C03拖链消除应力单元

● 适用C型支架,配合扎带使用
● 更方便固定电缆,易于拆装
● 节约安装时间,空间、成本,紧凑的模块化设计

更多
C03电缆拖链长行程拖行-滑行垫
C03电缆拖链长行程拖行-滑行垫

● 用于C03塑料电缆拖链长行程保护
● 经过摩擦优化耐磨复合塑料制成
● 坚固耐用,延长电缆拖链寿命
● 作为独立部件供货

更多
横分隔片
横分隔片

● 配合竖分隔片使用将电缆拖链内空间上下分层布置
● 竖分隔片可沿横分隔片水平方向自由移动
● C02与C03预装电缆拖链可选通用配置

更多
C03 C型支架(重型)
C03 C型支架(重型)

● C型支架铝合金阳极氧化表面
● 消除应力塑料元件可在导向槽内滑动
● 方便固定电缆并易于拆装
● 作为独立部件供货

更多
C03 C型支架
C03 C型支架

● C型支架铝合金阳极氧化表面
● 消除应力塑料元件可在导向槽内滑动
● 方便固定电缆并易于拆装
● 作为独立部件供货

更多
单层电缆夹
单层电缆夹

● 可与C03系列接头及C型支架集成
● 节约安装时间、空间、成本、紧凑的模块化设计
● 支撑面长,具有良好的稳定性
● 更方便固定电缆,易于拆装

更多
BL 波纹管
BL 波纹管

BL波纹管适用于众多通用机械行业,出色的耐低温和自阻燃性能还适用于汽车工业。此系列波纹管可在低温下保持较好的抗冲击性能,并具有良好的耐候性...

更多

DURAMOV®电缆拖链查询系统V1.0©是基于CSB®实验室大量的测试数据以及拖链材料特性结合分析计算,您可以通过输入填充电缆、气管以及油管参数,并结合拖链安装尺寸参数等进行模拟计算,系统会根据输入参数校核校核拖链数据,最终输出适配的电缆拖链。

由于系统基于理论数据模拟计算分析可能存在无法完全符合输入参数,数据校核具有一定的局限性;CSB®建议电缆拖链在设备上需再次做测试验证以完全符合实际使用要求。

DURAMOV®电缆拖链查询系统输出数据信息仅供设计选型参考,不可作为最终电缆拖链符合性判定依据;如有疑问请与CSB®销售工程师联系。
