● TPE 外护套
● 抗UV
● 耐油
● 抗水解和微生物
● 不含PVC和卤素
● 使用温度:-55/+90℃
编码 | ||
芯线 | ||
外径 | mm | |
|
芯数及截面积 [mm²] | 4G10 | |
接地线 | 带绿黄色的芯线 | |
外径 [mm] | 16.5 | |
铜含量 [kg/km] | 407 | |
重量 [kg/km] | 503 |
最小弯曲半径 [mm],拖链内移动(系数) | 7.5xd | |
最小弯曲半径 [mm],拖链内移动 | 123.75 | |
最小弯曲半径 [mm],非拖链内移动(系数) | 6xd | |
最小弯曲半径 [mm],非拖链内移动 | 99 | |
最小弯曲半径 [mm],固定铺设(系数) | 4xd | |
最小弯曲半径 [mm],固定铺设 | 66 | |
温度 [℃],拖链内移动 | -35至+90 | |
温度 [℃],非拖链内移动 | -50至+90 | |
温度 [℃],固定铺设 | -55至+90 | |
最大速度 [m/s],架空 | 10 | |
最大速度[m/s],滑行 | 6 m/s | |
最大加速度[m/s²] | 80 | |
行程距离[m] | 架空应用和行程距离小于400米的滑行应用 | |
扭转[°] | ±90°/m |

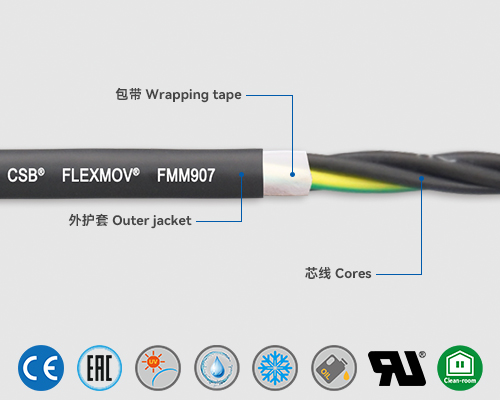

导体 | 细铜丝先编织成束然后绞在一起(符合 EN 60228 标准) | |
绝缘材料 | 高机械性能、低电容的XLPE混合物 | |
芯线结构 | 芯线以短节距绕高抗拉中心线绞合在一起 | |
芯线识别 | 一根为黄绿线,其余均为黑色芯线带白色数字 芯线1:U/L1/C/L+ 芯线2:V/L2 芯线3:W/L3/D/L- 芯线4:4/N | |
单元屏蔽 | NULL | |
单元护套 | NULL | |
中间层 | NULL | |
内护套 | NULL | |
总屏蔽 | NULL | |
外护套 | 低粘性的TPE基混合物,特别耐磨损且具有高度的灵活性,适用于拖链 | |
护套颜色 | 黑色-RAL9005 |
额定电压 | 600/1000V | |
测试电压 | 4000V |
抗紫外线 | 高 | |
耐水解 | 高 | |
耐低温 | -55℃ | |
耐油性 | 耐油(符合 IEC60811-404 标准,经SGS检测),耐生物油(符合VDMA24568 标准,经SGS检测) | |
无卤素 | 符合Following IEC60754 | |
阻燃 | NULL | |
无硅 | NULL | |
REACH | 符合(EC) No. 1907/2006 (REACH)标准 | |
无铅 | 符合 2015/863/EU (RoHS-II 经SGS检测 Tested by SGS) | |
EAC | 经认证No.KG 417/043.CN.02.00249 | |
无尘室 | 符合 ISO 14644-1 | |
CE | 符合 2014/35/EU | |
UL | NULL |
▊FLEXMOV® FMM907柔性控制电缆使用寿命
往返行程 | 500万次 | 750万次 | 1000万次 |
适用温度范围 ℃ | 最小弯曲半径 R min. [系数 x d] | 最小弯曲半径 R min. [系数 x d] | 最小弯曲半径 R min. [系数 x d] |
-35 / -25 | 10 | 11 | 12 |
-25 / +80 | 7.5 | 8.5 | 9.5 |
+80 / +90 | 10 | 11 | 12 |
***根据FLEXMOV®质保承诺
