FMD910 数据电缆

产品特性

● PUR 外护套
● 带屏蔽
● 抗UV
● 耐划痕
● 耐油和冷却剂
● 抗水解和微生物
● 不含PVC和卤素
● 使用温度：-50/+80℃

编码
芯线
外径		mm

技术数据

一般性能

	芯数及截面积 [mm²]	(4×0.14)C
	接地线	NULL
	外径 [mm]	5.5
	铜含量 [kg/km]	15
	重量 [kg/km]	39

移动参数

	最小弯曲半径 [mm]，拖链内移动（系数）	10xd
	最小弯曲半径 [mm]，拖链内移动	55
	最小弯曲半径 [mm]，非拖链内移动（系数）	8xd
	最小弯曲半径 [mm]，非拖链内移动	44
	最小弯曲半径 [mm]，固定铺设（系数）	5xd
	最小弯曲半径 [mm]，固定铺设	27.5
	温度 [℃]，拖链内移动	-25至+80
	温度 [℃]，非拖链内移动	-40至+80
	温度 [℃]，固定铺设	-50至+80°C
	最大速度 [m/s]，架空	3
	最大速度[m/s]，滑行	2 m/s
	最大加速度[m/s²]	20
	行程距离[m]	架空应用和行程距离小于50米的滑行应用
	扭转[°]	NULL

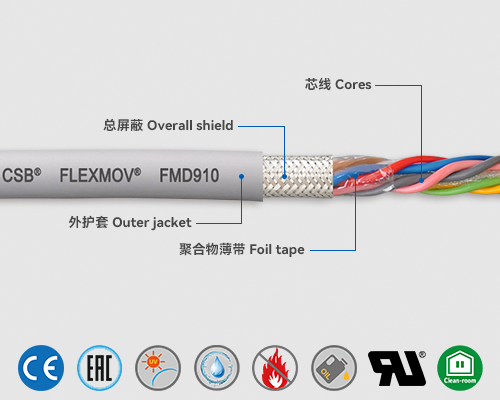

电缆结构

	导体	高柔性设计的精细裸铜多股线
	绝缘材料	高机械性能的TPE混合物
	芯线结构	每两根芯线以短节距对绞，再将所有对线以短节距围绕高强度中芯线绞合在一起
	芯线识别	颜色代码符合 DIN 47100
	单元屏蔽	NULL
	单元护套	NULL
	中间层	聚合物薄带缠绕在芯线束外
	内护套	NULL
	总屏蔽	高度抗弯曲的镀锡铜丝编织。覆盖线性约70%，光学约90%。
	外护套	低粘性的PUR基混合物，符合拖链要求（符合 EN 50363-10-2 标准）
	护套颜色	灰色-RAL7001

电气参数

	额定电压	300/300V
	测试电压	1500V

特性和认证

	抗紫外线	中等
	耐水解	高
	耐低温	-50℃
	耐油性	耐油（符合 IEC60811-404 标准，经SGS检测），耐生物油（符合VDMA24568 标准，经SGS检测）
	无卤素	符合Following IEC60754
	阻燃	符合IEC 60332-1-2、VW-1、FT1标准
	无硅	NULL
	REACH	符合(EC) No. 1907/2006 (REACH)标准
	无铅	符合 2015/863/EU (RoHS-II 经SGS检测 Tested by SGS)
	EAC	经认证No.KG 417/043.CN.02.00249
	无尘室	符合 ISO 14644-1
	CE	符合 2014/35/EU
	UL	NULL

▊FLEXMOV^® FMC603柔性控制电缆使用寿命

往返行程	500万次		750万次		1000万次
适用温度范围 ℃	＜10 m	≥ 10 m	＜10 m	≥ 10 m	＜10 m	≥ 10 m
适用温度范围 ℃	最小弯曲半径 R min. [系数 x d]	最小弯曲半径 R min. [系数 x d]	最小弯曲半径 R min. [系数 x d]	最小弯曲半径 R min. [系数 x d]	最小弯曲半径 R min. [系数 x d]	最小弯曲半径 R min. [系数 x d]
-25 / -15	12.5	15	13.5	16	14.5	17
-15 / +70	10	12.5	11	13.5	12	14.5
+70 / +80	12.5	15	13.5	16	14.5	17

***根据FLEXMOV^®质保承诺
