产品特性

● 作为通用材料中唯一符合FDA食品安全等级的材料被应用于对轴硬度要求不高的场合，白色也是较多清洁设备和包装机械的考虑因素；
● 连续使用温度：-40℃/+80℃；

● 对轴表面粗糙度要求低；
● 较低的摩擦系数；
● 适用于软轴；

材料性能	标准	单位	CSB-EPB6
一般性能
颜色	-	-	白色
密度	ISO1183	g/cm³	1.45
最大吸湿率，50%RH	ISO62	%	0.3
最大吸水率	ISO62	%	1.2
对钢动摩擦系数	ITS025	µ	0.05-0.18
极限PV值	ITS026	N/mm²×m/s	0.30
机械性能
弯曲模量	ISO178	MPa	2300
弯曲强度	ISO178	MPa	60
最大静载荷	ITS027	MPa	35
最大动载荷	ITS028	MPa	14
邵氏硬度	ISO868	D	74
物理和热性能
连续运行温度	ITS029	℃	+80
短时运行温度	ITS029	℃	+120
最低运行温度	ITS029	℃	-40
导热性	ISO22007	W/m/K	0.20
线性热膨胀系数	ISO11359	K^-1×10^-5	10
阻燃等级	UL94	Class	HB
导电性能
体电阻率	IEC60093	Ω·cm	>10¹³
面电阻率	IEC60093	Ω	>10¹²

*ITS：CSB内部测试标准 **除非特殊说明测试温度为23℃

标准规格查询

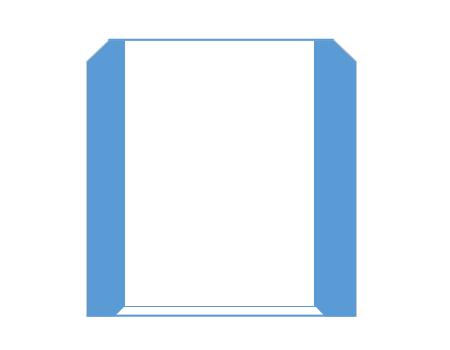

直筒轴承

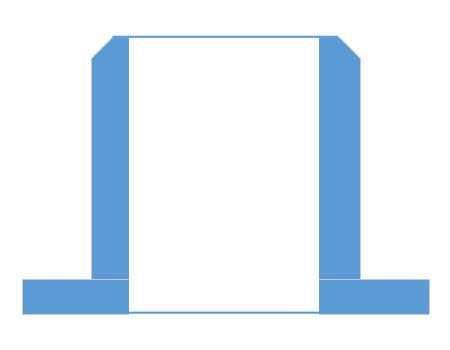

法兰轴承

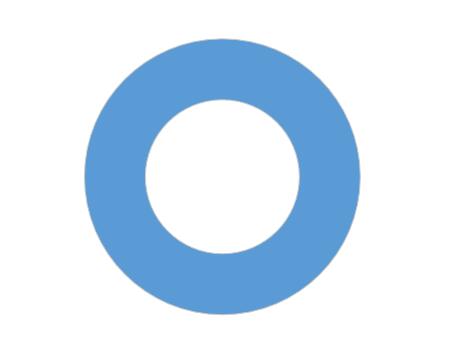

止推垫片

EPB6工程塑料轴承

产品编码：

d1 [mm]：

d2 [mm]：

L_h13 [mm]：

d3_d13 [mm]：

T [mm]：

d1-最大公差 [mm]：

d1-最小公差 [mm]：

d2-最大公差 [mm]：

d2-最小公差 [mm]：

T-最大公差 [mm]：

T-最小公差 [mm]：

轴-最大公差 [mm]：

轴-最小公差 [mm]：

孔-最大公差 [mm]：

孔-最小公差 [mm]：

*订货周期 [wsk]：

订购产品

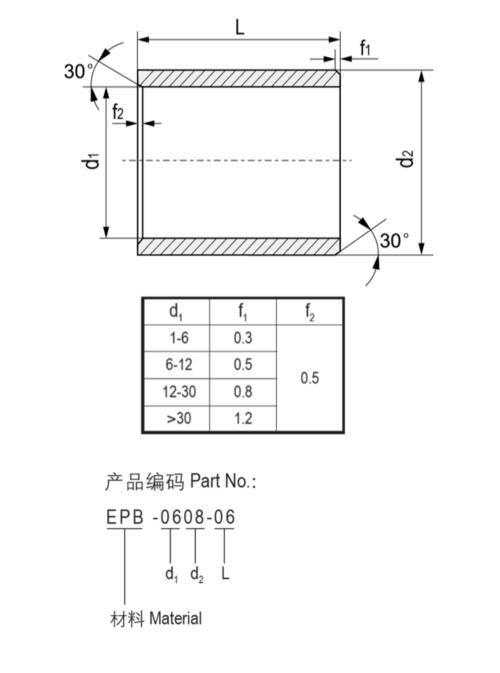

结构图片

▊轴承PV值

CSB-EPB6系列轴承最大运行PV值为0.30N/mm² x m/s；由此决定轴承所承受的载荷与速度成反比，详细查阅图表EPB6-1。

EPB6_01-Plastic plain bearings PV value.jpg

▊轴承的载荷、速度、温度

CSB-EP6系列轴承可承受最大静载荷为35Mpa，在此载荷下轴承的最大压缩变形量参考图表EPB6-2，轴承实际工作载荷略小于35Mpa，载荷还受到运行速度以及温度的影响，速度越快 (Vmax：1.0m/s) 会导致摩擦温度上升，而温度上升 (Tmax：80℃) 会导致轴承的承载能力逐渐减弱，载荷随轴承工作温度变化情况参考图表EPB6-3。

EPB6_02-Plastic plain bearings load.jpg EPB6_03-Plastic plain bearings load and tepmerature.jpg

▊轴承的摩擦系数、磨损、轴材料

▊摩擦系数

图表EPB6-4表明CSB-EPB6轴承在载荷保持不变的情况下摩擦系数随着运行速度的增加而略有小幅度的升高；图表EPB6-5表明CSB-EPB6轴承在保持速度不变时摩擦系数随着载荷的增加而逐步减低。根据图表EPB6-6表明CSBEPB6轴承的摩擦系数会随着轴表面粗糙度的变化而不同，我们推荐使用轴粗糙度为Ra0.3～0.6um；

CSB-EPB6	干运行	油脂	油	水
摩擦系数μ	0.05~0.18	0.09	0.04	0.04

EPB6_04-Plastic plain bearings friction and speed.jpg EPB6_05-Plastic plain bearings friction and load.jpg EPB6_06-Plastic plain bearings friction and surface roughness of shaft.jpg

▊磨损与轴材料

图表EPB6-7与图表EPB6-8明硬化钢轴或硬铬钢轴比较适合用于CSB-EPB6轴承，CSB-EPB6轴承在用于旋转运动或摆动运动时的磨损性能基本相同，这就决定了此轴承可以用于多种场合。

EPB6_07-Plastic plain bearings wear and shaft materials.jpg EPB6_08-Plastic plain bearings wear and load.jpg

▊化学抗性

CSB-EPB6塑料轴承能抵抗弱碱、弱酸以及各类润滑油的腐蚀。

▊ 吸水性

在标准大气压中，CSB-EPB6塑料轴承的吸水率为0.3%，浸泡水中最大平衡吸水率为1.1%；由于其具有低吸水率的特性，故此轴承可以用于一般潮湿环境中。

EPB6_09-Plastic plain bearings moisture absorption.jpg

▊抗UV性能

CSB-EPB6长久暴露在紫外线下颜色基本不会改变。材料的硬度，抗压强度和耐磨性都不会改变。

轴承安装

CSB-EPB6塑料轴承安装配合公差表

直径 [mm]	压装后公差 E10 [mm]	安装孔径 H7 [mm]	配合轴径 h9 [mm]
>0～3	+0.014～+0.054	0～+0.010	0～-0.025
>3～6	+0.020～+0.068	0～+0.012	0～-0.030
>6～10	+0.025～+0.083	0～+0.015	0～-0.036
>10～18	+0.032～+0.102	0～+0.018	0～-0.043
>18～30	+0.040～+0.124	0～+0.021	0～-0.052
>30～50	+0.050～+0.150	0～+0.025	0～-0.062
>50～80	+0.060～+0.180	0～+0.030	0～-0.074
>80～120	+0.072～+0.212	0～+0.035	0～-0.087
>120～180	+0.085～+0.245	0～+0.040	0～-0.100

CSB-EPB6工程塑料轴承

文件类型 PDF文件

文件大小 578KB

出版时间 09-2021

出版序号 CSB/CAT.062E

立即下载

626 次

▊CSB-EPB®工程塑料轴承查询系统V2.1©是基于CSB®实验室大量的测试数据分析计算，您可以通过输入轴承载荷、速度以及温度等参数进行模拟计算，系统会根据输入参数校核各种材料数据，最终输出材料适配数据。

▊由于系统基于理论数据模拟计算分析可能存在无法完全符合输入参数要求，系统数据校核具有一定的局限性；CSB®建议在设备上需再次做测试验证是否符合实际使用要求。

▊CSB-EPB®工程塑料轴承查询系统输出数据信息仅供设计选型参考，不可作为最终轴承材料符合性判定依据；如有疑问请与CSB®销售工程师联系。

▊由于系统基于理论数据模拟计算分析可能存在无法完全符合输入参数，数据校核具有一定的局限性；CSB®建议在设备上需再次做测试验证符合实际使用要求。

▊DURAPLAS®耐磨板棒查询系统输出数据仅供设计选型参考，不可作为最终材料符合性判定依据；如有疑问请与CSB®销售工程师联系。

化学介质	EPB6轴承材料抗性
酒精	完全抵抗
碳氢化合物	完全抵抗
无添加剂油和脂	完全抵抗
燃油	完全抵抗
弱酸	部分抵抗
强酸	无抵抗
弱碱	完全抵抗
强碱	部分抵抗
