EPB5工程塑料轴承

产品特性

● 高温250度自润滑材料。高化学抗性可被用于多数腐蚀性液体中。高承载能力,一般用于高温或高化学腐蚀场合。

● 连续使用温度:-100℃/+250℃;

● 适合高载荷运用;

● 高温下保持较高的承载能力;

● 较广泛的化学抗性;

● 非常低的吸水率;

● 较高的抗压强度。


材料性能

标准

单位

CSB-EPB5

一般性能

颜色

-

-

黑色

密度

ISO1183

g/cm3

1.44

最大吸湿率,50%RH

ISO62

%

0.1

最大吸水率

ISO62

%

0.5

对钢动摩擦系数

ITS025

µ

0.09-0.25

极限PV值

ITS026

N/mm2×m/s

1.40

机械性能

弯曲模量

ISO178

MPa

4800

弯曲强度

ISO178

MPa

165

最大静载荷

ITS027

MPa

110

最大动载荷

ITS028

MPa

61

邵氏硬度

ISO868

D

82

物理和热性能

连续运行温度

ITS029

+250

短时运行温度

ITS029

+315

最低运行温度

ITS029

-100

导热性

ISO22007

W/m/K

0.55

线性热膨胀系数

ISO11359

K-1×10-5

6

阻燃等级

UL94

Class

V0

导电性能

体电阻率

IEC60093

Ω·cm

>108

面电阻率

IEC60093

Ω

>107

*ITS:CSB内部测试标准  **除非特殊说明测试温度为23℃

EPB5工程塑料轴承
结构图片

轴承PV值

CSB-EPB5系列轴承最大运行PV值为1.40N/mm2 x m/s;由此决定轴承所承受的载荷与速度成反比,详细查阅图表EPB5-1。

EPB5_01-Plastic plain bearings PV value.jpg

轴承的载荷、速度、温度

CSB-EPB5系列轴承可承受最大静载荷为110Mpa,在此载荷下轴承的最大压缩变形量参考图表EPB5-2,轴承实际工作载荷略小于110Mpa,载荷还受到运行速度以及温度的影响,速度越快 (Vmax:1.5m/s) 会导致摩擦温度上升,而温度上升 (Tmax:250℃) 会导致轴承的承载能力逐渐减弱,载荷随轴承工作温度变化情况参考图表EPB5-3。

EPB5_02-Plastic plain bearings load.jpgEPB5_03-Plastic plain bearings load and tepmerature.jpg

轴承的摩擦系数、磨损、轴材料

摩擦系数

图表EPB5-4表明CSB-EPB5轴承的摩擦系数数在载荷一定时随着运行速度的增加而逐渐升高;图表EPB5-5表明CSB-EPB5轴承在速度一定载荷在20Mpa以内时摩擦系数会随着载荷的逐步增加而快速降低,而当载荷高于20Mpa时摩擦系数的变化却比较平缓。图表EPB5-6表明CSBEPB5轴承比较适合的轴表面粗糙度为Ra0.6~0.8um。


CSB-EPB5
干运行
油脂


摩擦系数μ
0.09~0.25
0.09
0.04
0.04



EPB5_04-Plastic plain bearings friction and speed.jpgEPB5_05-Plastic plain bearings friction and load.jpgEPB5_06-Plastic plain bearings friction and surface roughness of shaft.jpg

磨损与轴材料

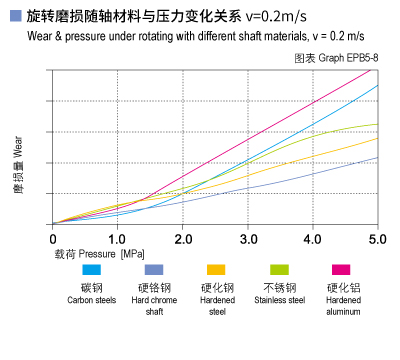

图表EPB5-7和图表EPB5-8测试表明了CSB-EPB5轴承在不同轴材料上的运行磨损对比,在载荷2Mpa以下旋转运动时不锈钢轴和碳钢轴比较适合,而当载荷超过2Mpa时在硬化钢轴和碳轴上的运行效果较好。图表EPB5-7表明CSB-EPB5轴承比较适合用于旋转运动;特别值得注意的是图表EPB5-9表明CSB-EPB5轴承在常温23℃下的摩擦磨损性能并没有在高温150℃下优秀。

EPB5_07-Plastic plain bearings wear and shaft materials.jpgEPB5_08-Plastic plain bearings wear and load.jpgEPB5_09-Plastic plain bearings wear and tepmerature.jpg

化学抗性

CSB-EPB5塑料轴承具有极好的化学抗性,能抵抗浓度65%的强酸。

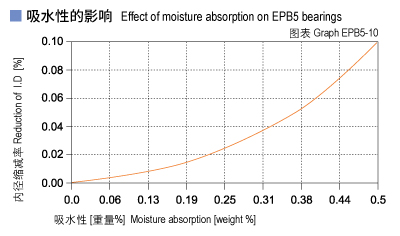

吸水性

在标准大气压中,CSB-EPB5塑料轴承的吸水率极低0.1%,浸泡水中最大平衡吸水率为0.5%;因此材料不会吸水而发生性能和尺寸变化,适合用于潮湿环境。

EPB5_10-Plastic plain bearings moisture absorption.jpg

抗UV性能

CSB-EPB5长久暴露在紫外线下材料性能不会发生变化。

轴承安装

CSB-EPB5塑料轴承安装配合公差

直径 [mm]
压装后公差 F10 [mm]
安装孔径 H7 [mm]
配合轴径 h9 [mm]
>0~3
+0.006~+0.046
0~+0.010
0~-0.025
>3~6
+0.010~+0.058
0~+0.012
0~-0.030
>6~10
+0.013~+0.071
0~+0.015
0~-0.036
>10~18
+0.016~+0.086
0~+0.018
0~-0.043
>18~30
+0.020~+0.104
0~+0.021
0~-0.052
>30~50
+0.025~+0.125
0~+0.025
0~-0.062
>50~80
+0.030~+0.150
0~+0.030
0~-0.074
>80~120
+0.036~+0.176
0~+0.035
0~-0.087
>120~180
+0.043~+0.203
0~+0.040
0~-0.100


CSB-EPB®工程塑料轴承查询系统V2.0©是基于CSB®实验室大量的测试数据分析计算,您可以通过输入轴承载荷、速度以及温度等参数进行模拟计算,系统会根据输入参数校核各种材料数据,最终输出材料适配数据。

由于系统基于理论数据模拟计算分析可能存在无法完全符合输入参数要求,系统数据校核具有一定的局限性;CSB®建议在设备上需再次做测试验证是否符合实际使用要求。

CSB-EPB®工程塑料轴承查询系统输出数据信息仅供设计选型参考,不可作为最终轴承材料符合性判定依据;如有疑问请与CSB®销售工程师联系。

DURAPLAS®自润滑半成品查询系统V2.0©是基于CSB®实验室大量的测试数据以及棒板材料特性结合分析计算,您可以通过输入载荷、速度以及温度等参数进行模拟计算,系统会根据输入参数校核各种材料数据,最终输出材料适配数据。

由于系统基于理论数据模拟计算分析可能存在无法完全符合输入参数,数据校核具有一定的局限性;CSB®建议在设备上需再次做测试验证符合实际使用要求。

DURAPLAS®自润滑半成品查询系统输出数据仅供设计选型参考,不可作为最终材料符合性判定依据;如有疑问请与CSB®销售工程师联系。

CSB-EPB5工程塑料轴承

文件类型 PDF文件
文件大小 591KB
出版时间 09-2021
出版序号 CSB/CAT.062E
立即下载

316 次

化学介质EPB5轴承材料抗性
酒精完全抵抗
碳氢化合物完全抵抗
无添加剂油和脂完全抵抗
燃油完全抵抗
弱酸完全抵抗
强酸部分抵抗
弱碱完全抵抗
强碱完全抵抗
CSB®轴承材料化学抗性查询

请选择需要查询的轴承材料与化学介质...

CSB®轴承材料化学抗性数据是CSB化学实验室采用单一化学介质或相似化学品在室温23℃ 下对比检测结果,并未考虑其它温度以及化学介质混合液对CSB®轴承材料化学抗性的影响;因此,查询结果仅供参考。 CSB®建议用户在化学介质中使用CSB轴承零件之前需要在实际使用条件下进行测试验证轴承的适用性。
