EPB3G工程塑料轴承

产品特性

● 中等载荷的优化材料。适用于运动频率较低和低成本需求。
● 连续使用温度:-40℃/+100℃;
● 承受较高的载荷;
● 经济性强;
● 干运行、免维护;
● 适用于不同轴材料。


材料性能

标准

单位

CSB-EPB3G

一般性能

颜色

-

-

黑色

密度

ISO1183

g/cm3

1.37

最大吸湿率,50%RH

ISO62

%

1.3

最大吸水率

ISO62

%

5.5

对钢动摩擦系数

ITS025

µ

0.05-0.15

极限PV值

ITS026

N/mm2×m/s

0.30

机械性能

弯曲模量

ISO178

MPa

7700

弯曲强度

ISO178

MPa

190

最大静载荷

ITS027

MPa

75

最大动载荷

ITS028

MPa

36

邵氏硬度

ISO868

D

78

物理和热性能

连续运行温度

ITS029

+100

短时运行温度

ITS029

+160

最低运行温度

ITS029

-40

导热性

ISO22007

W/m/K

0.24

线性热膨胀系数

ISO11359

K-1×10-5

11

阻燃等级

UL94

Class

HB

导电性能

体电阻率

IEC60093

Ω·cm

>1012

面电阻率

IEC60093

Ω

>1011

*ITS:CSB内部测试标准  **除非特殊说明测试温度为23℃

EPB3G工程塑料轴承

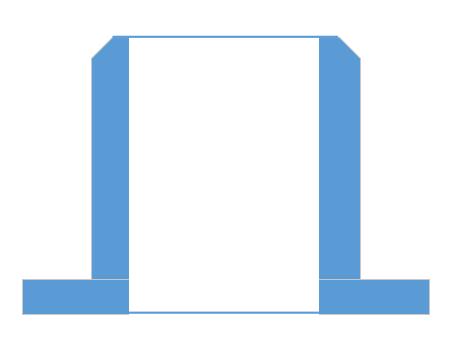

结构图片

轴承PV值

CSB-EPB3G系列轴承最大运行PV值为0.30N/mm2 x m/s;由此决定轴承所承受的载荷与速度成反比,详细查阅图表EPB3G-1。

EPB3G_01-Plastic plain bearings PV value.jpg

轴承的载荷、速度、温度

CSB-EPB3G系列轴承可承受最大静载荷为75Mpa,在此载荷下轴承的最大压缩变形量参考图表EPB3G-2,轴承实际工作载荷略小于75Mpa,载荷还受到运行速度以及温度的影响,速度越快 (Vmax:0.8m/s) 会导致摩擦温度上升,而温度上升 (Tmax:110℃) 会导致轴承的承载能力逐渐减弱,载荷随轴承工作温度变化情况参考图表EPB3G-3。

EPB3G_02-Plastic plain bearings load.jpgEPB3G_03-Plastic plain bearings load and tepmerature.jpg

轴承的摩擦系数、磨损、轴材料

摩擦系数

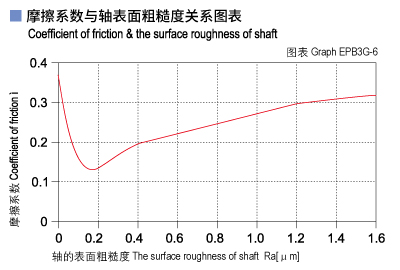

图表EPB3G-4与图表EPB3G-5表明CSB-EPB3G轴承的摩擦系数会受到运行速度以及轴承载荷影响而发生变化,当轴承载荷在20Mpa以内时,这种表现特别明显。同时图表EPB3G-6显示CSB-EPB3G轴承的摩擦系数还会受到对磨轴表面粗糙度的影响,轴表面太光滑或者太粗糙都会导致轴承的摩擦系数和磨损值增大,我们推荐轴表面粗糙度为Ra0.1~0.3mm最为合适。


CSB-EPB3G
干运行
油脂


摩擦系数μ
0.05~0.15
0.09
0.04
0.04



EPB3G_04-Plastic plain bearings friction and speed.jpgEPB3G_05-Plastic plain bearings friction and load.jpgEPB3G_06-Plastic plain bearings friction and surface roughness of shaft.jpg

磨损与轴材料

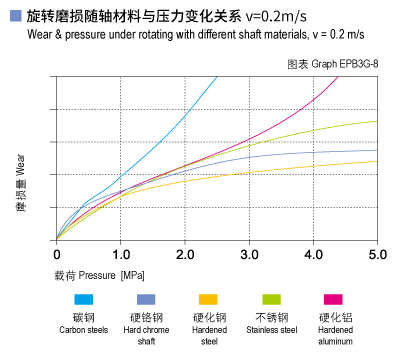

图表EPB3G-7与图表EPB3G-8表明CSB-EPB3G无论是在普通轴上运行还是在硬质轴上运行磨损值基本相当,根据图表显示CSB-EPB3G最适合的轴材料为硬化轴和硬铬钢轴;根据图表EPB3G-7显示CSB-EPB3G在摆动运动下的磨损值会略优越于旋转运动下的磨损值。

EPB3G_07-Plastic plain bearings wear and shaft materials.jpgEPB3G_08-Plastic plain bearings wear and load.jpg

化学抗性

CSB-EPB3G塑料轴承能抵抗弱碱以及各类润滑油的腐蚀。

吸水性

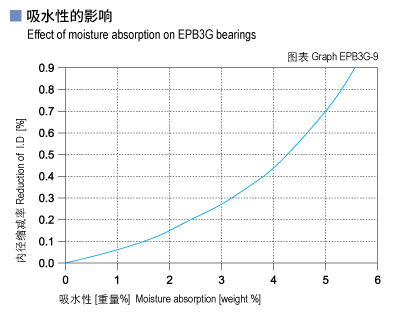

在标准大气压中,CSB-EPB3G塑料轴承的吸水率为1.3%,浸泡水中最大平衡吸水率为5.5%;由于此吸水率的特性,我们必须考虑此轴承的应用环境。

EPB3G_09-Plastic plain bearings moisture absorption.jpg

抗UV性能

CSB-EPB3G长久暴露在紫外线下颜色基本不会改变。材料性能基本都不会发生改变。

轴承安装

CSB-EPB3G塑料轴承配合公差

直径 [mm]
压装后公差 E10 [mm]
安装孔径 H7 [mm]
配合轴径 h9 [mm]
>0~3
+0.014~+0.054
0~+0.010
0~-0.025
>3~6
+0.020~+0.068
0~+0.012
0~-0.030
>6~10
+0.025~+0.083
0~+0.015
0~-0.036
>10~18
+0.032~+0.102
0~+0.018
0~-0.043
>18~30
+0.040~+0.124
0~+0.021
0~-0.052
>30~50
+0.050~+0.150
0~+0.025
0~-0.062
>50~80
+0.060~+0.180
0~+0.030
0~-0.074
>80~120
+0.072~+0.212
0~+0.035
0~-0.087
>120~180
+0.085~+0.245
0~+0.040
0~-0.100


CSB-EPB®工程塑料轴承查询系统V2.0©是基于CSB®实验室大量的测试数据分析计算,您可以通过输入轴承载荷、速度以及温度等参数进行模拟计算,系统会根据输入参数校核各种材料数据,最终输出材料适配数据。

由于系统基于理论数据模拟计算分析可能存在无法完全符合输入参数要求,系统数据校核具有一定的局限性;CSB®建议在设备上需再次做测试验证是否符合实际使用要求。

CSB-EPB®工程塑料轴承查询系统输出数据信息仅供设计选型参考,不可作为最终轴承材料符合性判定依据;如有疑问请与CSB®销售工程师联系。

DURAPLAS®自润滑半成品查询系统V2.0©是基于CSB®实验室大量的测试数据以及棒板材料特性结合分析计算,您可以通过输入载荷、速度以及温度等参数进行模拟计算,系统会根据输入参数校核各种材料数据,最终输出材料适配数据。

由于系统基于理论数据模拟计算分析可能存在无法完全符合输入参数,数据校核具有一定的局限性;CSB®建议在设备上需再次做测试验证符合实际使用要求。

DURAPLAS®自润滑半成品查询系统输出数据仅供设计选型参考,不可作为最终材料符合性判定依据;如有疑问请与CSB®销售工程师联系。

CSB-EPB3G工程塑料轴承

文件类型 PDF文件
文件大小 584KB
出版时间 09-2021
出版序号 CSB/CAT.062E
立即下载

591 次

化学介质EPB3G轴承材料抗性
酒精完全抵抗
碳氢化合物完全抵抗
无添加剂油和脂完全抵抗
燃油完全抵抗
弱酸部分抵抗
强酸无抵抗
弱碱完全抵抗
强碱部分抵抗
CSB®轴承材料化学抗性查询

请选择需要查询的轴承材料与化学介质...

CSB®轴承材料化学抗性数据是CSB化学实验室采用单一化学介质或相似化学品在室温23℃ 下对比检测结果,并未考虑其它温度以及化学介质混合液对CSB®轴承材料化学抗性的影响;因此,查询结果仅供参考。 CSB®建议用户在化学介质中使用CSB轴承零件之前需要在实际使用条件下进行测试验证轴承的适用性。
