BTU 万向滚珠轴承

产品特性

塑料万向滚珠轴承与钢制轴承相比具有不导电、耐酸碱液、无需润滑、免维护、低摩擦、重量轻(最多可减少70%)、适用于真空或压力、盐水-证明,根据材料选择不含金属成分,运输玻璃等易碎物品,可用于爆炸性环境和无菌区域(例如医疗技术),可定制设计。


BTU 万向滚珠轴承

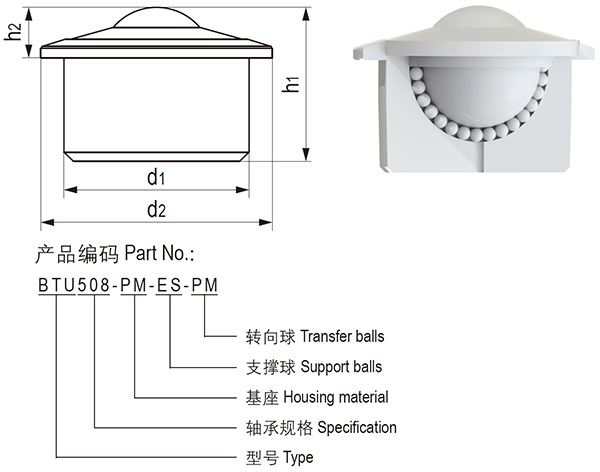

结构图片

BTU 万向滚珠轴承承载能力

产品编码

*最大轴承静态载荷
 [N]
BTU508-PM-ES-PM
45
BTU512-PM-ES-PM
55
BTU515-PM-ES-PM
70
BTU519-PM-ES-PM
85
BTU522-PM-ES-PM
100
BTU525-PM-ES-PM
120
BTU530-PM-ES-PM
150
BTU538-PM-ES-PM
175
BTU545-PM-ES-PM200
BTU560-PM-ES-PM300

*轴承载荷特性取决于材料配置 Max. static load depending on selection of materials

BTU 万向滚珠轴承可选配置表

基座

转向球

支撑球

PMPOM

标准材料

-40/+90℃

PMPOM

标准材料

-40/+90℃

PMPOM

无磁性与重量轻

-40/+90℃

PK
PEEK

高强度与耐腐蚀

-100/+250℃

ES
Stainless steel

高载荷

ES
Stainless steel

标准材料

PT
PET医疗辐射

-40/+100℃

ZO
Ceramic

高强度与耐腐蚀

-200/+400℃

ZO
Ceramic

高强度与耐腐蚀

-200/+400℃

PS
PPS

高强度与耐腐蚀

-40/+200℃

PK
PEEK

高强度与耐腐蚀

-100/+250℃

PK
PEEK

高强度与耐腐蚀

-100/+250℃

PF
PVDF

真空应用

-50/+150℃

GL
Glass

重量轻与低成本

-200/+400℃

GL
Glass

重量轻与低成本

-200/+400℃

CSB-PRB®塑料滚动轴承查询系统V1.0©是基于CSB®实验室测试数据以及轴承材料相结合分析计算,通过输入轴承载荷、速度、温度信息等参数进行模拟计算,系统会根据输入参数校核直线轴承类型符合性。

由于系统基于理论数据模拟计算分析可能存在无法完全符合输入参数,数据校核具有一定的局限性;CSB®建议轴承在设备上需再次做测试验证以符合实际使用要求。

CSB-PRB®塑料滚动轴承查询系统输出结果仅供设计选型参考,不可作为最终轴承符合性判定依据;如有疑问请与CSB®销售工程师联系。

CSB-PRB® BTU 万向滚珠轴承

文件类型 PDF文件
文件大小 153KB
出版时间 06-2022
出版序号 CSB/CAT.062E
立即下载
