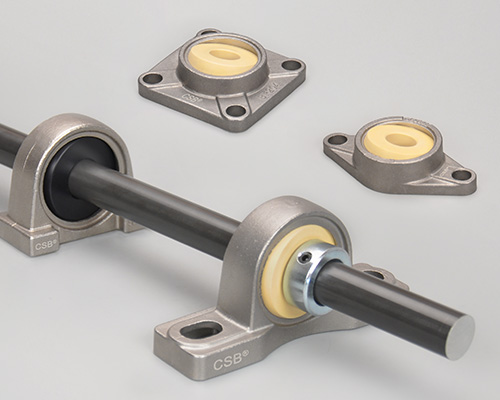

CSB-BAL®M关节轴承座

产品特性

● 基座采用不锈钢材料，内部安装耐磨球体
● 免维护、自润滑
● 适合重载低速运动
● 自动补偿安装偏差
● 耐冲击、无噪音
● 耐灰尘、重量轻

BAL关节轴承座球体

● 高负载关节轴承解决方案
● 标准球体材料EPB13，可选：FDA等级球体EPB6、高温250℃球体EPB10
● 适用于各种金属轴承座

SFL法兰关节轴承

● 从UC204到UC208

● 标准耐磨材料EPB13球体

● 可选：FDA等级球体EPB6、高温250℃球体EPB10

● 自润滑免维护

SF方法兰关节轴承

● 从UC204到UC208

● 标准耐磨材料EPB13球体

● 可选：FDA等级球体EPB6、高温250℃球体EPB10

● 自润滑免维护

SP关节轴承座

● 从UC204到UC208

● 标准耐磨材料EPB13球体

● 可选：FDA等级球体EPB6、高温250℃球体EPB10

● 自润滑免维护

SPA关节轴承座

● 从UC204到UC208

● 标准耐磨材料EPB13球体

● 可选：FDA等级球体EPB6、高温250℃球体EPB10

● 不锈钢基座带有2个固定孔

LR锁紧环

● 尺寸范围：20mm，25mm，30mm

● 标准材料：镀锌钢，可选不锈钢与铝合金

● 配合关节轴承座

● 带锁紧螺钉

产品信息
PDF下载

▊CSB-BAL® M关节轴承球体

标准球体采用高耐磨EPB13材料制成，它在干运行时具有较高的承载和极低的摩擦系数，特别适用于高载低速运动场合。CSB还可以采取EPB10标准高温耐磨材料制成球体，最高使用温度250℃。

▊CSB-BAL® M关节轴承基座

标准基座采用高强度不锈钢材料制成，具有较高的承载击性能，同时保证塑料关节轴承的耐腐蚀性能。

▊载荷和温度

在正常外界温度使用的情况下，不锈钢基塑料关节轴承具有较高的承载能力；塑料关节轴承由于球体采用特种塑料制成具有一定的减震性能。塑料关节轴承长期用于高载或极端温度下时我们建议通过实际实验检测。

▊摩擦系数和速度

CSB-BAL®M不锈钢基塑料关节轴承在正常使用时是轴在球体内滑动，球体与基座之间调整角度时存在一定的滑动；球体材料采用EPB13制成具有极低的摩擦系数，在载荷较低时轴与球体之间可达到较高的运动速度。

▊公差与检测

CSB-BAL®M塑料关节球体内径公差采用E10标准，轴公差为h6至h9之间。内径检测采用塞规检测而不可以采用游标卡尺检测。如您需要更高精度或其它公差的轴承请联系我们。
