产品特性

● PCB双法兰塑料卡箍轴承采用标准材料EPB3M制成

● 自润滑免维护

● 双法兰轴套卡扣更易装配

● 专为汽车座椅行业长寿命设计

标准规格查询

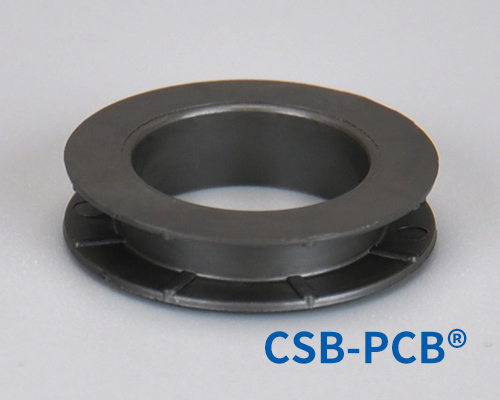

PCB双法兰塑料卡箍轴承

产品编码：

d1 [mm]：

d1最小公差 [mm]：

d1最大公差 [mm]：

d2 [mm]：

d3 [mm]：

s -0.10 [mm]：

b1 +0.20/-0.10 [mm]：

轴-最大公差 [mm]：

轴-最小公差 [mm]：

孔-最大公差 [mm]：

孔-最小公差 [mm]：

*订货周期 [wks]：

订购产品

结构图片

▊结构设计

PCB塑料卡箍轴承采用了2个法兰轴承对插式结构设计，专门为用于保护穿过金属板的轴。法兰轴承对插设计使得轴承装配变得简单；2个法兰轴承之间卡扣设计即使在直线使用过程中也不会从座孔中脱落。

▊材料设计

PCB塑料卡箍轴承是采用耐磨性较好的EPB3M材料制成，轴承具有良好的自润滑性能，可以完全干运行；当然，由于EPB3M对各种润滑剂具有良好的抗性，所以使用过程中额外的润滑剂也是被允许的。

▊PCB双法兰塑料卡箍轴承安装设计

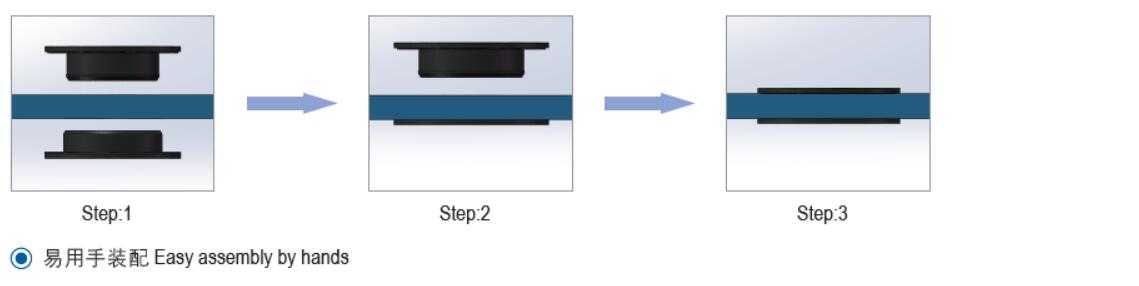

双法兰塑料卡箍轴承被安装时，先将外法兰轴承压入座孔内再从另一侧压入内法兰轴承直到两个法兰轴承在卡扣处形成互锁。卡箍轴承的推荐使用座孔公差为H7，可用于最大为H13公差场合；卡箍轴承允许在座孔中旋转。

PCB双法兰塑料卡箍轴承安装

CSB-PCB®塑料卡箍轴承

文件类型 PDF文件

文件大小 566KB

出版时间 09-2021

出版序号 CSB/CAT.062E

立即下载

1567 次

化学介质	PCB塑料卡箍轴承材料抗性
酒精	完全抵抗
碳氢化合物	完全抵抗
无添加剂油和脂	完全抵抗
燃油	完全抵抗
弱酸	部分抵抗
强酸	无抵抗
弱碱	完全抵抗
强碱	部分抵抗

▊ CSB®轴承材料化学抗性查询

请选择需要查询的轴承材料与化学介质...

▊CSB®轴承材料化学抗性数据是CSB化学实验室采用单一化学介质或相似化学品在室温23℃ 下对比检测结果，并未考虑其它温度以及化学介质混合液对CSB®轴承材料化学抗性的影响；因此，查询结果仅供参考。 CSB®建议用户在化学介质中使用CSB轴承零件之前需要在实际使用条件下进行测试验证轴承的适用性。
