产品特性

● 安装标准滑动膜EPB13
● 316不锈钢轴承座
● 抗腐蚀能力强
● 自润滑、免维护
● 抵抗灰尘，无噪音运行
● 可用于WR不锈钢单轨和双轨

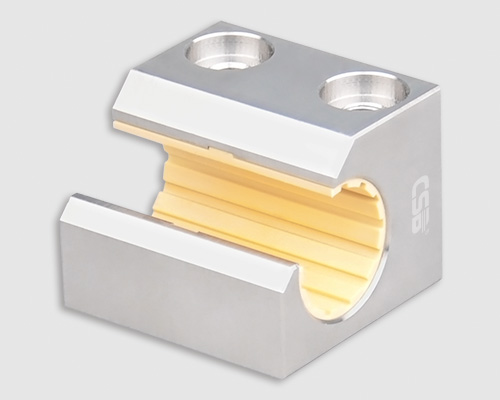

WRU01不锈钢导轨滑块

产品编码：

D [mm]：

D-最大公差 [mm]：

D-最小公差 [mm]：

B [mm]：

C3 [mm]：

C1 [mm]：

H [mm]：

K3 [mm]：

*订货周期 [wks]：

下载CAD

加入购物车

订购产品

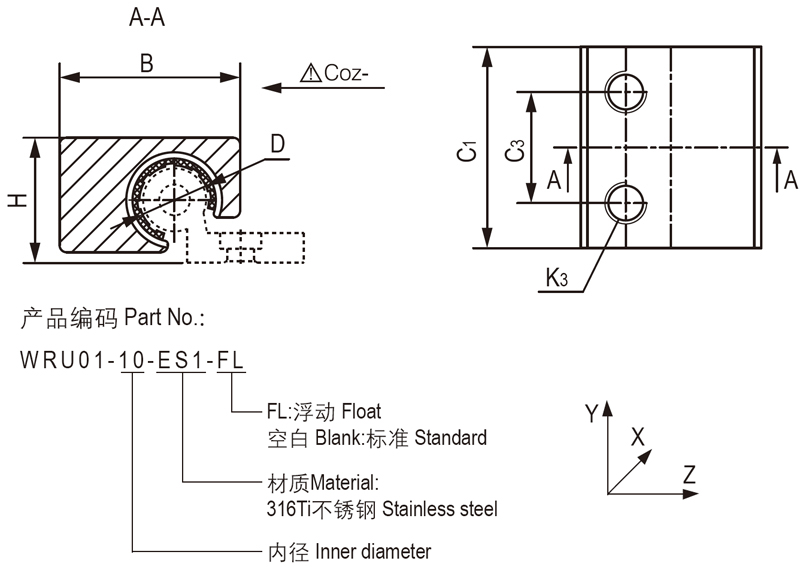

结构图片

▊WRU01不锈钢导轨滑块承载能力

产品编码	静态载荷 [N]			重量
产品编码	Coy	Coz+	Coz-	[g]
WRU01-10-ES1	1200	1200	250	61
WRU01-16-ES1	2100	2100	400	134
WRU01-20-ES1	3200	3200	500	305
WRU01-25-ES1	4800	4800	950	1230
WRU01-10-ES1-FL	1200	1200	250	61
WRU01-16-ES1-FL	2100	2100	400	134
WRU01-20-ES1-FL	3200	3200	500	305
WRU01-25-ES1-FL	4800	4800	950	1230

WR02双圆不锈钢直线导轨

● 316不锈钢双圆导轨;
● 较强的抗腐蚀能力;
● 配合LIN滑动膜抵抗污物;
● 标准安装宽度;

详情

WR01单圆不锈钢直线导轨

● 316不锈钢单圆导轨;
● 较强的抗腐蚀能力;
● 配合LIN滑动膜抵抗污物;
● 自由设计安装宽度;

详情

LIN-11K塑料直线轴承滑动膜

● 开口式设计
● 自润滑、耐灰尘
● 标准耐磨材料EPB13,MN2,EPB5

详情

▊WR直线导轨安装偏心力

●最大比例为2:1
●1x =同轨滑块距离
●2x =从导轨到负载或驱动力的距离

CSB-LIN®直线轴承安装法则

●小心：超过2:1比例时会发生爬行甚至卡死的现象！
这个原则与负载无关！这不是由于边缘加载。它也不依赖于使用的驱动力！驱动力与直线滑块的距离越远，所需驱动力越大，磨损也越大。
可能还有其他因素会增加制动效果，但摩擦系数是主要原因。

●注意：2:1法则是基于理论静摩擦系数0.25，然而，额外的润滑有助于降低摩擦并延长2:1的比例。

●如果您有任何设计或安装方面的疑惑，请与我们的工程师联系。
