产品特性

● 自润滑免维护塑料直线轴承，无噪音运行；适合在极其恶劣的粉尘环境中连续使用；允许被食品药品包装机械清洗液清洗
● 免维护、长期干运行、无噪音
● 适合灰尘中长期运行
● 耐腐蚀，适合用消毒液清洗
● 沟槽设计能及时排出污垢与粉尘

材料性能	标准	单位	CSB-EPB13	CSB-MN2	CSB-EPB5	CSB-MR4	CSB-MN7
一般性能
颜色	-	-	黄色	深灰	黑色	灰色	灰色
密度	ISO1183	g/cm³	1.48	1.72	1.44	1.48	1.05
最大吸湿率, 50%RH	ISO62	%	0.3	0.2	0.1	0.3	0.1
最大吸水率	ISO62	%	1.3	0.7	0.5	1.3	0.1
对钢动摩擦系数	ITS025	µ	0.05-0.15	0.10-0.18	0.09-0.25	0.05-0.20	0.05-0.15
极限PV值	ITS026	N/mm²×m/s	0.40	0.3	1.40	0.30	0.30
机械性能
弯曲模量	ISO178	MPa	2800	2800	4800	2350	650
弯曲强度	ISO178	MPa	60	53	165	60	20
最大静载荷	ITS027	MPa	35	30	110	35	20
最大动载荷	ITS028	MPa	14	12	61	14	5
邵氏硬度	ISO868	D	74	73	82	74	61
物理和热性能
连续运行温度	ITS029	℃	+90	+90	+250	+90	+70
短时运行温度	ITS029	℃	+120	+120	+315	+120	+90
最低运行温度	ITS029	℃	-50	-50	-100	-50	-50
导热性	ISO22007	W/m/K	0.25	0.24	0.55	0.25	0.20
线性热膨胀系数	ISO11359	K^-1×10^-5	10	8	6	10	16
阻燃等级	UL94	Class	HB	HB	V0	HB	HB
导电性能
体电阻率	IEC60093	Ω·cm	>10¹³	>10⁸	>10⁸	>10¹³	>10⁹
面电阻率	IEC60093	Ω	>10¹²	>10⁸	>10⁷	>10¹²	>10⁹

*ITS：CSB内部测试标准 **除非特殊说明测试温度为23℃

塑料直线轴承滑动膜

● 封闭与开口式滑动膜
● 标准与短设计滑动膜
● 标准耐磨材料EPB13,MN2,EPB5

详情

全塑料直线轴承

● 全塑料制成
● 高排污能力
● 低成本方案

详情

全封闭塑料直线轴承

● 全封闭设计直线轴承
● 标准长型与短型压配合设计
● 自动调心设计

详情

开口塑料直线轴承

● 开口设计直线轴承
● 自动调心设计
● 安装LIN-11K开口型直线滑动膜

详情

法兰塑料直线轴承

● 圆法兰与方型法兰设计
● 标准与加长型设计
● 螺栓连接固定

详情

塑料直线轴承座

● 轴承座设计直线轴承
● 标准、短型与加长型设计
● 螺栓连接固定

详情

塑料直线轴承滑块

● 枕块式设计
● 标准、短型与加长型设计
● 带预紧调节功能设计

详情

浮动直线轴承

● 浮动设计直线轴承
● 装配标准LIN-11滑动膜
● 补偿平行度误差±3.0mm
● 补偿对中误差±3.5°

详情

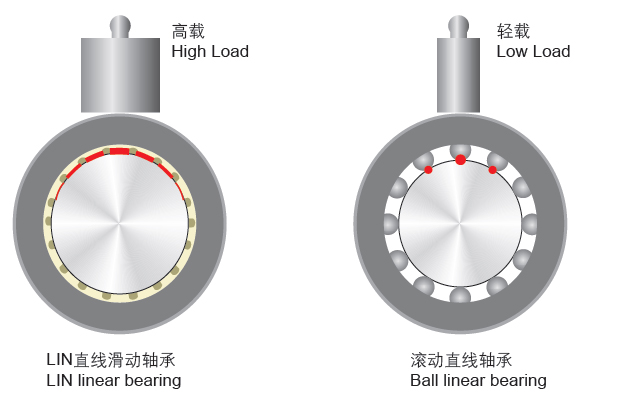

▊CSB-LIN®直线轴承高承载能力

LIN直线轴承作为一种直线滑动轴承，工作面是以面形式与轴表面接触，而传动的滚珠直线轴承是以点线的形式和轴表面接触；这就决定了较大接触面的LIN系列直线轴承具有比滚珠直线轴承更高的承载能力。

▊CSB-LIN®直线轴承在污垢、灰尘中干运行

LIN直线轴承滑动膜是专门为干运行而开发的高性能滑动膜；沟槽结构设计允许轴承在污垢、灰尘或沙粒中平稳运行，使得脏物很快速的落入到设计的凹槽中，并通过不断的直线运动最终被从凹槽中带出直线轴承系统。而传统的金属滚动直线轴承在有污垢、灰尘或沙粒存在的情况下会很容易出现卡死、跑珠等现象而卡死，甚至会因卡死现象导致轴被拉伤。

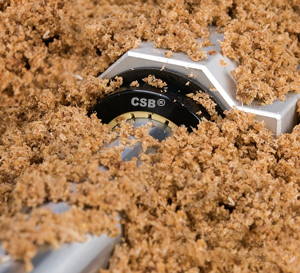

塑料直线轴承在污垢灰尘中干运行

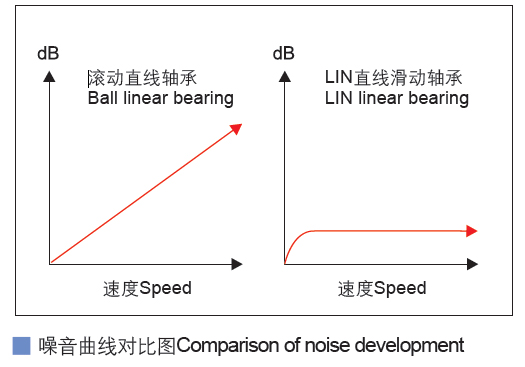

▊LIN直线轴承低噪音运行

金属滚珠直线轴承由于滚珠在运动过程中与保持架体之间的撞击所发出的噪音，而且这种噪音会随着速度的加快而增高。但LIN直线轴承的工作面为滑动摩擦设计，所以在运行过程中只能发出较低的摩擦声，运行噪音非常低。

▊LIN直线轴承允许经常接触清洗液

LIN直线轴承被经常用于食品包装机械的导向机构中，经常受到清洗液的冲刷；多年的使用证明LIN直线轴承正如所设计的那样足够抵抗各类碱性清洗液的腐蚀，甚至能整体浸泡在液体介质中运行。

▊CSB-LIN®直线轴承高承载能力

公称内径 [mm]	最大许可动载荷 [P=5MPa]		最大许可静载荷 [P=35MPa]
公称内径 [mm]	LIN-11滑动膜 [N]	LIN-12滑动膜 [N]	LIN-11滑动膜 [N]	LIN-12滑动膜 [N]
10	725	650	5075	4550
12	960	840	6720	5880
16	1440	1200	10080	8400
20	2250	1500	15750	10500
25	3625	2500	25375	17500
30	5100	3750	35700	26250
40	8000	6000	56000	42000
50	9000	8750	87500	61250

支撑轴

窄矮型设计轴支撑；标准型设计轴支撑； 10种不同尺寸常备库存；可选配3种轴材料：AS表面硬化铝轴，CS硬铬钢轴，ES不锈钢304轴

详情

精密轴

AS表面硬化铝轴-适配LIN直线轴承；
CS硬铬钢轴-性价比更高；
ES不锈钢304轴-适合化学液体；
可提供轴端加工和打孔服务

详情

CSB® 聚合物技术解决方案-产品展厅

▊CSB-LIN®塑料直线轴承安装偏心力

●最大比例为2:1
●1x =同轴轴承分离
●2x =从轴到负载或驱动力的距离

CSB-LIN®直线轴承安装法则

●小心：超过2:1比例时会发生爬行甚至卡死的现象！
这个原则与负载无关！这不是由于边缘加载。它也不依赖于使用的驱动力！驱动力与轴承的距离越远，所需驱动力越大，磨损也越大。
可能还有其他因素会增加制动效果，但摩擦系数是主要原因。

●注意：2:1法则是基于理论静摩擦系数0.25，然而，额外的润滑有助于降低摩擦并延长2:1的比例。

●如果您有任何设计或安装方面的疑惑，请与我们的工程师联系。

CSB-LIN®塑料直线轴承 3915 次

出版时间 09-2021

文件类型 PDF文件

出版序号 CSB/CAT.062E

文件大小 1.28MB

3915 次

立即下载

CSB-LIN®

塑料直线轴承查询器

view tools

CSB-LIN® 塑料直线轴承查询器

▊CSB-LIN®塑料直线轴承查询系统V1.0©是包含了LIN塑料直线轴承以及LINP精密直线轴承，系统基于CSB®实验室测试数据以及轴承材料相结合分析计算，您可以先选择需要的轴承类型，通过输入轴承载荷、速度、轴承数量以及相关位置信息等参数进行模拟计算，系统会根据输入参数校核直线轴承类型符合性，输出轴承负载安全性、负载与驱动力位置合理性、运行速度以及系统所需最小驱动力等数据。

▊由于系统基于理论数据模拟计算分析可能存在无法完全符合输入参数，数据校核具有一定的局限性；安装校核2：1法则与最小驱动力校核数据中轴承摩擦系数采用0.25计算。CSB®建议在设备上需再次做测试验证以符合实际使用要求。

▊CSB-LIN®塑料直线轴承查询系统输出结果仅供设计选型参考，不可作为最终轴承符合性判定依据；如有疑问请与CSB®销售工程师联系。
