产品特性

● 高强度缠绕轴承
● 静载荷420MPa,动载荷160MPa
● 工作温度-196/+200℃
● 抗污与灰尘
● 耐化学腐蚀

轴承壁厚=2.5mm

轴承壁厚=5.0mm

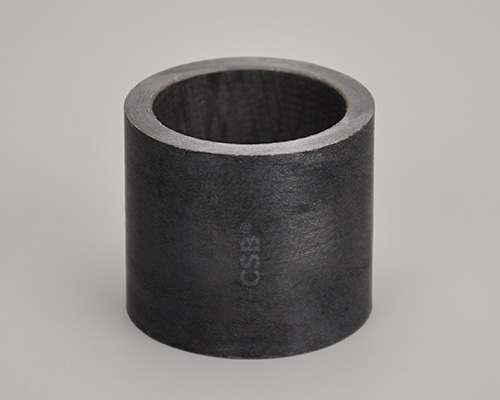

CRH纤维缠绕轴承

产品编码：

d [mm]：

d-最大公差 [mm]：

d-最小公差 [mm]：

D [mm]：

D-最大公差 [mm]：

D-最小公差 [mm]：

L [mm]：

L-最大公差 [mm]：

L-最小公差 [mm]：

轴-最大公差 [mm]：

轴-最小公差 [mm]：

孔-最大公差 [mm]：

孔-最小公差 [mm]：

*订货周期 [wks]：

下载CAD

加入购物车

订购产品

结构图片

▊轴承材料结构

内衬：以PTFE纤维与高等强度纤维缠绕而成的织物作为滑动层；
衬背：以高强度玻璃纤维增强高温环氧树脂作为承载层。

▊典型特征

极限载荷摆动与旋转应用

极高耐温应用

极好的耐磨特性

较强的耐腐蚀能力

不推荐加油

▊CSB-FWB®纤维缠绕轴承安装方式

FWB纤维缠绕轴承安装方式

▊典型应用

油缸耳轴
举升机械
起重机械
港口机械
建筑机械

▊CSB-FWB®纤维缠绕轴承适用于高载荷工况，基于使用场合满足大部分可能接触的化学介质；缠绕轴承基于干摩擦高负荷运动而开发，但即使在油润滑、脂润滑或有水环境都不会对轴承造成损坏；但CSB®建议轴承在完全浸泡水下或者润滑油中使用请考虑CRW缠绕轴承与CRF缠绕轴承。

详细化学介质对缠绕轴承的影响请在右侧查询...

CSB®轴承材料化学抗性查询

请选择需要查询的轴承材料与化学介质...

CSB®轴承材料化学抗性数据是CSB化学实验室采用单一化学介质或相似化学品在室温23℃ 下对比检测结果，并未考虑其它温度以及化学介质混合液对CSB®轴承材料化学抗性的影响；因此，查询结果仅供参考。 CSB®建议用户在化学介质中使用CSB轴承零件之前需要在实际使用条件下进行测试验证轴承的适用性。

DURARUB®CRH纤维缠绕轴承 1123 次

出版时间 05-2025

文件类型 PDF文件

出版序号 CSB/CAT.070E

文件大小 301KB

1123 次

立即下载

DURARUB®

纤维缠绕轴承查询器

view tools

DURARUB® 纤维缠绕轴承查询器

▊由于基于理论数据模拟计算分析可能存在无法完全符合输入参数，数据校核具有一定的局限性；CSB®建议轴承在设备上需再次做测试验证以完全符合实际使用要求。

▊DURARUB®纤维缠绕轴承查询系统输出数据仅供设计选型参考，不可作为最终轴承符合性判定依据；如有疑问请与CSB®销售工程师联系。

使用工具

一般性能	标准	单位	CRH
密度	ISO1183	g/cm³	1.90
最大吸水率	ISO62	%	0.1
极限PV值	ITS026	N/mm²×m/s	1.5
摩擦系数	ITS025	µ	0.03-0.12
连续运行温度	ITS029	℃	+200
短时运行温度	ITS029	℃	+260
最低运行温度	ITS029	℃	-196
最高速度	ITS032	m/s	0.13
抗压强度	ITS033	MPa	620
最大静载荷	ITS027	MPa	420
最大动载荷	ITS028	MPa	160
线热膨胀系数	ISO11359	10^-6×K^-1	13
颜色	-	-	深灰色
